2. Curățați și uscați suprafețele de împerechere ale vasului de ulei.

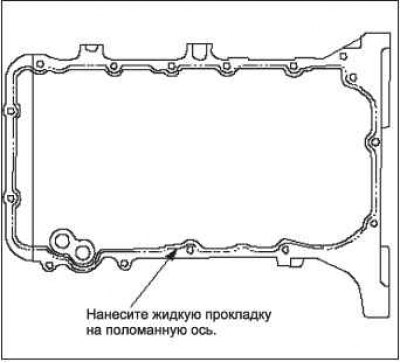

3. Aplicați un strat uniform de etanșant lichid P/N 08C70-K0234M, 08C70-K0334M sau 08C70-X0331S pe suprafața baii de ulei care se întâlnește cu blocul motor.
Nota. Dacă au trecut 5 minute sau mai mult de la aplicarea sigilantului lichid, nu instalați componente. În schimb, îndepărtați vechiul strat de etanșant lichid și aplicați un nou strat.
 |
 |

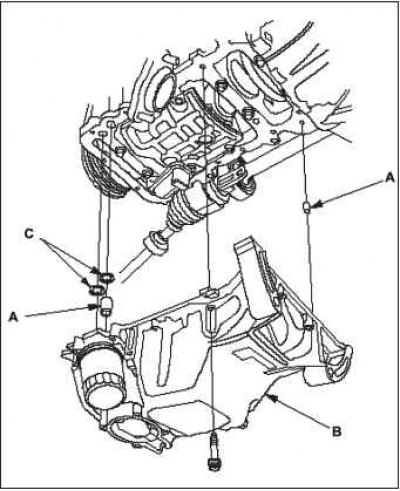

4. Montați știfturile de ghidare A, apoi instalați baia de ulei B cu inele O noi C.

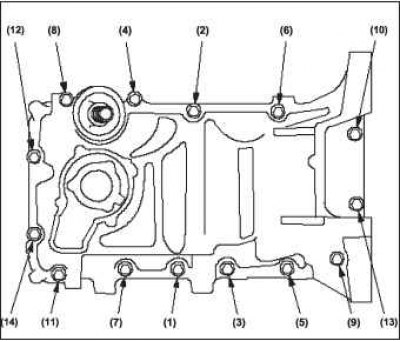

5. Strângeți șuruburile în două sau trei etape. În pasul final, strângeți toate șuruburile unul câte unul la 18 Nm. Îndepărtați excesul de etanșant lichid de pe fiecare parte a roții arborelui cotit și a volantului.
Nota. Așteptați 30 de minute înainte de a adăuga ulei la motor.
Nu porniți motorul timp de cel puțin 3 ore după instalarea baii de ulei.

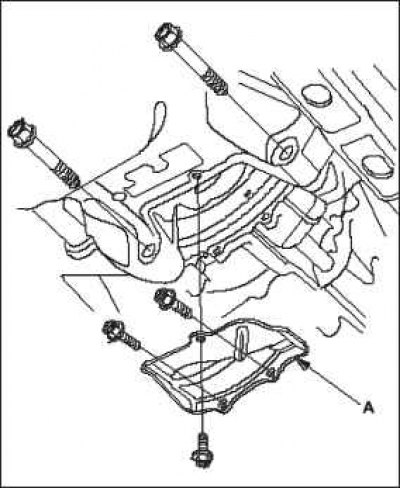

6. Montați carcasa ambreiajului A și strângeți cele două șuruburi de fixare a cutiei de viteze.

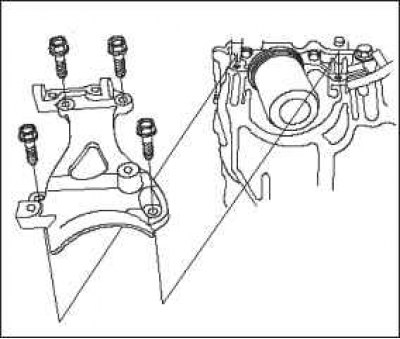

7. Instalaţi suportul compresorului aparatului de aer condiţionat.

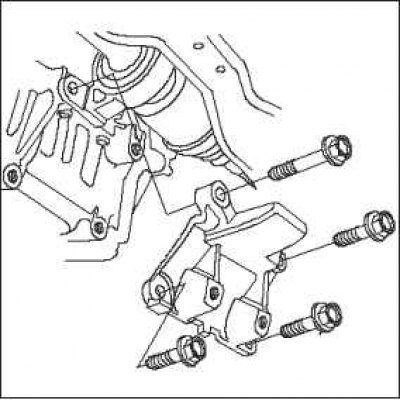

8. Scoateți suportul inferior al tijei de reacție.

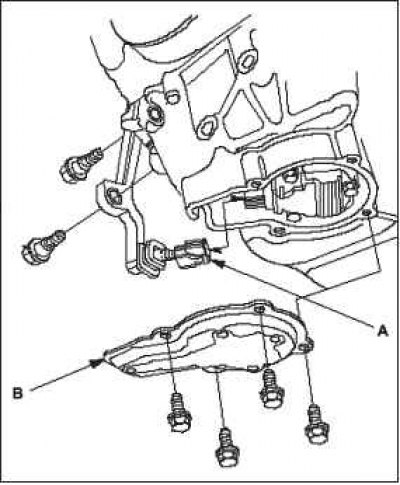

9. Conectați conectorii senzorului de nivel de ulei A, apoi instalați capacele senzorului de nivel de ulei B.
10. Montați cele două șuruburi C care fixează suportul cablajului.
 |
 |
 |
 |
11. Dacă motorul încă nu este scos din vehicul, urmați acești pași:.
12. Coborâți mașina pe lift.
13. Slăbiți șurubul de fixare a tijei de reacție inferioare.
14. Ridicați mașina la înălțimea maximă a liftului.
15. Instalați tija de reacție inferioară.
16. Coborâți mașina pe lift.
17. Strângeți șurubul de fixare a tijei de reacție superioare.
18. Ridicați vehiculul la înălțimea maximă a ascensorului.
19. Montați țeava de evacuare A.
20. Coborâți mașina pe lift.
21. Instalați compresorul de aer condiționat. Instalați cablajul, apoi conectați conectorul ambreiajului compresorului de aer condiționat (cu aer conditionat).
22. Instalați carcasa ventilatorului condensatorului A/C A (cu aer conditionat).
23. Instalați cureaua de transmisie (cu aer conditionat)
24. Umpleți motorul cu ulei de motor.
25. Montaţi capacul inferior al motorului.
