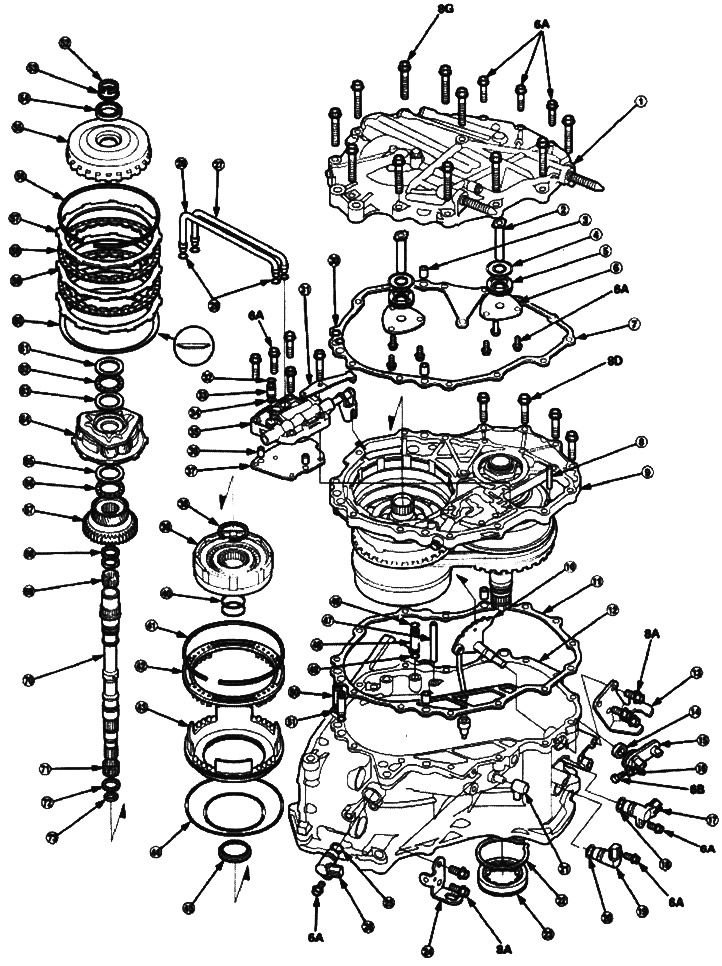

1. Right cover; 2. ATF supply pipe; 3. Reference pin; 4. O-ring. Replace; 5. Feed tube flange; 6. Feed tube flange plate; 7. Gasket under the right cover. Replace; 8. Roller; 9. Intermediate crankcase assembly; 10. Control shaft assembly; 11. Gasket under the gearbox housing. Replace; 12. Gearbox housing; 13. Gear shift cable bracket; 14. Oil seal. Replace.; 15. Control lever; 16. Lock washer. Replace; 17. Secondary shaft speed sensor; 18. O-ring. Replace; 19. Driven pulley speed sensor; 20. O-ring. Replace; 21. Breather cap; 22. Retaining ring; 23. Roller bearing of the shaft of the driven pulley of the gearbox housing; 24. Gearbox hanger; 25. O-ring. Replace; 26. Speed sensor of the drive pulley; 27. Tube A of the manual valve body; 28. Tube In the manual valve body; 29. O-ring. Replace; 30. O-ring. Replace; 31. Detent spring; 32. O-ring. Replace; 33. ATF fluid supply pipe; 34. O-ring. Replace; 35. Manual control valve body; 36. Reference pin; 37. Dividing plate for manual valve; 38. Retaining ring; 39. Forward clutch assembly; 40. O-ring. Replace; 41. Retaining ring; 42. Spring retainer/pull spring assembly; 43. Reverse brake piston; 44. O-ring. Replace; 45. Retaining ring holder; 46. O-ring. Replace; 47. ATF supply pipe; 48. ATF supply pipe; 49. O-ring. Replace; 50. ATF supply pipe; 51. O-ring. Replace; 52. Retaining ring; 53. Adjusting gasket, 25x31 mm. Selected locally; 54. Ball bearing; 55. Ring gear; 56. Retaining ring; 57. Reverse brake end plate. Selected locally; 58. Reverse brake disc; 59. Reverse brake plate; 60. Belleville spring; 61. Thrust washer; 62. Thrust needle bearing; 63. Thrust washer; 64. Carrier assembly; 65. Thrust washer; 66. Thrust needle bearing; 67. Sun gear; 68. Sealing ring. Replace; 69. Needle bearing; 70. Drive shaft; 71. Needle bearing; 72. Sealing ring. Replace; 73. Sealing ring (rubber). Replace
Tightening torques
bolt/nut no | Torque | Size |
6A | 12 Nm (1.2 kgf/m) | 6x1.0 mm |
6V | 14 Nm (1.4 kgf/m) | 6x1.0 mm |
8A | 26 Nm (2.7 kgf/m) | 8x1.25 mm |
8D | 29 Nm (3.0 kgf/m) | 8x1.25 mm |
8G | 37 Nm (3.8 kgf/m) | 8x1.25 mm |
