Gyújtótekercsek ki-/beszerelése

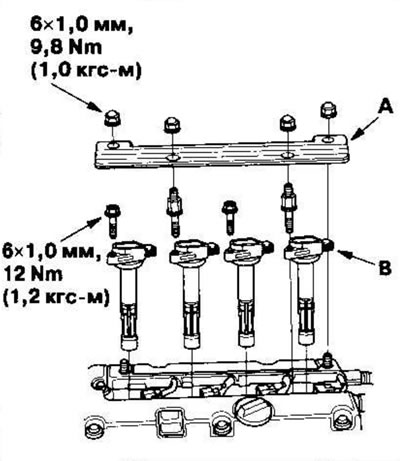

1. Távolítsa el a gyújtótekercs burkolatát (A), majd vegye ki a gyújtótekercseket (B).
2. A gyújtótekercsek beszerelése a kiszerelés fordított sorrendjében történik.
Gyújtótekercsek hibaelhárítása
1. Távolítsa el a négy gyújtótekercset.
2. Vegye ki a gyújtógyertyákat a hengerfejből, és ellenőrizze a gyújtógyertyákat.
Jó állapotban vannak a gyújtógyertyák?
Igen Folytassa a. oldalon. 3.
Nem Cserélje ki a gyújtógyertyákat.
3. Válassza le a csatlakozókat a négy befecskendezőről.
4. Szerelje fel a gyújtógyertyákat a gyújtótekercsekre.
5. Csatlakoztassa a csatlakozókat a tekercsekhez, és földelje a gyújtógyertyákat.
6. A választókar [N] vagy [P] állásában (automata sebességváltó) fordítsa a gyújtáskulcsot START (III) állásba, és ellenőrizze a szikrát.
A gyújtógyertya szikrát hoz létre?
Igen A gyújtótekercs jó állapotban van.
Nem Folytassa a. oldalon. 7.
7. Szereljen be egy biztosan jó gyújtótekercset, és ellenőrizze a szikrát.
A gyújtógyertya szikrát hoz létre?
Igen Cserélje ki az eredeti gyújtótekercset.
Nem Folytassa a. oldalon. 8.
8. Válassza le a 3 tűs gyújtótekercs csatlakozóját.
9. Fordítsa a gyújtáskulcsot ON (II) állásba.

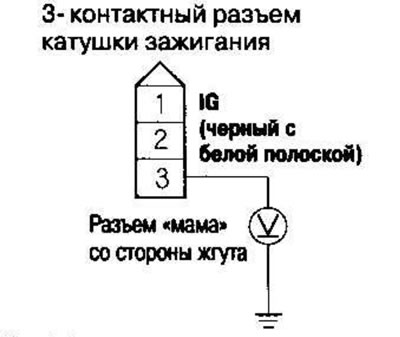

10. Mérje meg a feszültséget a 3 tűs gyújtótekercs csatlakozó 3. számú kivezetése és a test között.
Van akkumulátorfeszültség?
Igen Folytassa a. oldalon. 11.
Nem Javítsa meg a gyújtótekercs és a műszerfal alatti biztosíték/relé dobozban az 1. számú biztosíték (15A) közötti vezeték szakadását.
11. Fordítsa a gyújtáskulcsot KI állásba.

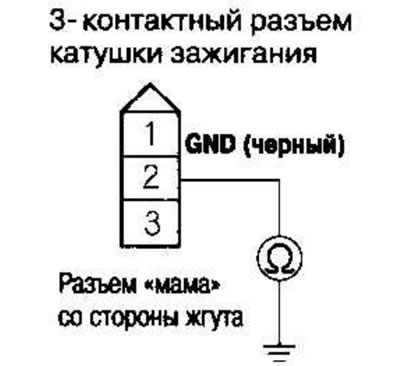

12. Ellenőrizze a folytonosságot a 3 tűs gyújtótekercs csatlakozó 2. kivezetése és a föld között.
Van vezetőképesség?
Igen Folytassa a. oldalon. 13.
Nem Javítsa meg a gyújtótekercs és a G101 közötti vezetékben lévő szakadást.
13. Válassza le a kábelt az akkumulátor negatív pólusáról.
14. Válassza le a 31 tűs A csatlakozót az ECM/PCM-ről.
15. Ellenőrizze a földelés és az ECM/PCM csatlakozó következő kivezetései közötti folytonosságot.
- A27 (4. gyújtótekercs)
- A28 (3. gyújtótekercs)
- A29 (2. gyújtótekercs)

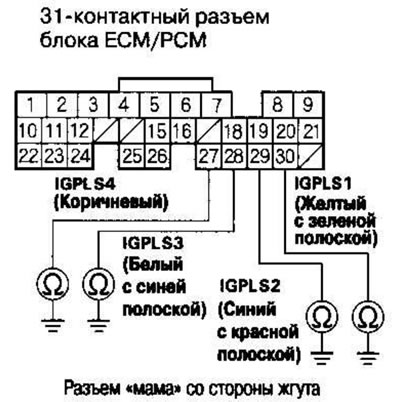

- A30 (1. gyújtótekercs)
Van vezetőképesség?
Igen Javítsa meg a rövidzárlatot a vezetékben az ECM/PCM és a gyújtótekercs között.
Nem Folytassa a. oldalon. 16.

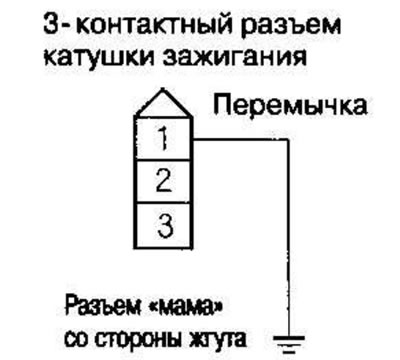

16. Zárja rövidre a 3 tűs gyújtótekercs csatlakozó 1. számú érintkezőjét a testhez egy jumper segítségével.
17. Ellenőrizze a földelés és az ECM/PCM csatlakozó következő kivezetései közötti folytonosságot.
- A27 (4. gyújtótekercs)
- A28 (3. gyújtótekercs)
- A29 (2. gyújtótekercs)

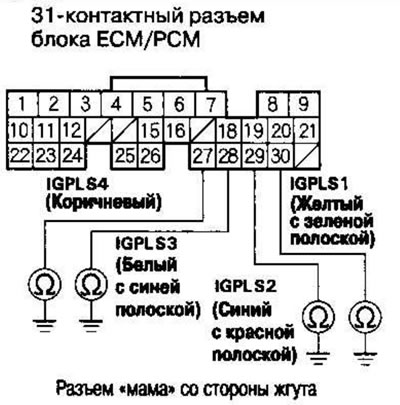

- A30 (1. gyújtótekercs)
Van vezetőképesség?
Igen Cserélje ki egy ismert, jó ECM/PCM-re, és tesztelje újra.
Nem Javítsa meg a szakadást a vezetékben az ECM/PCM és a gyújtótekercs között.
Gyertyák ellenőrzése
1. Ellenőrizze az elektródákat és a kerámia szigetelőt:
Az elektródák kiégése vagy kopása a következők miatt fordulhat elő:
- Korai gyújtás
- A gyújtógyertya meghúzása laza
- A gyújtógyertya hőmérséklet-tartománya túl magas
- Nem megfelelő hűtés
A gyújtógyertya szennyeződése a következők miatt fordulhat elő:
- Késői gyújtás
- Olaj jut az égéstérbe
- Helytelen szikraköz
- A gyújtógyertya hőmérsékleti tartománya túl alacsony
- Hosszú távú motorüzem alapjáraton/alacsony fordulatszámon
- Eltömődött légszűrő elem

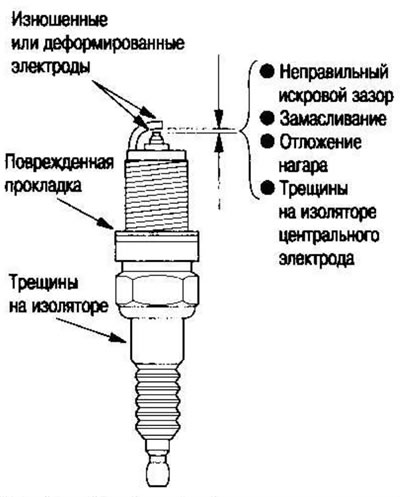

- A gyújtótekercsek sérülése
2. Ellenőrizze a szikraközt (A). Ha a hézag meghaladja a szabványos értéket, állítsa be egy megfelelő szerszámmal.
Szikraköz: Standard (új): 1,0-1,1 mm
3. Cserélje ki a gyújtógyertyákat az ajánlott időközönként, vagy ha a középső elektróda (A) lekerekített. Csak az alább megadott gyújtógyertyákat használja.
Gyújtógyertyák: ZFR6K-11 (NGK) KJ20DR-M11 (DENSO)
4. Vigyen fel egy kis mennyiségű berágásgátló pasztát a gyújtógyertya menetére, és kézzel csavarja be a gyújtógyertyákat a hengerfejbe. Ezután húzza meg őket 18 Nm (1,8 kgf·m) nyomatékkal.
