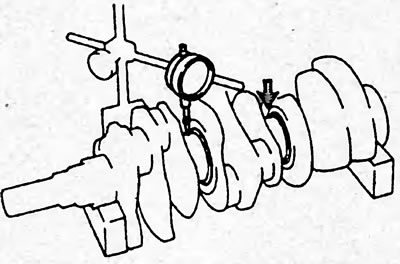

а) Уложите коленчатый вал на призмы.
б) Часовым индикатором проверьте биение коленчатого вала по центральной коренной шейке.
Номинальное биение:
- К20А (модели с блоком коромысел 3 типа) — 0,02 мм
- остальные — 0,03 мм
Максимальное биение:
- К20А (модели с блоком коромысел 3 типа) — 0,03 мм
- остальные — 0,04 мм
Если биение больше максимально допустимого, замените коленчатый вал.
2. Проверьте шатунные и коренные шейки.

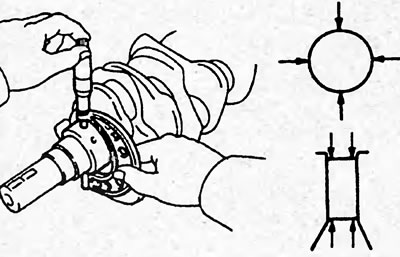

а) Микрометром измерьте диаметр каждой шатунной и коренной шейки в двух взаимно перпендикулярных плоскостях, как показано на рисунке.
Номинальный диаметр шейки:
D17A:
- коренная — 54,976 - 55,000 мм
- шатунная — 44,976 - 45,000 мм
D15A:
- коренная — 44,976 - 45,000 мм
- шатунная — 41,976 - 42,000 мм
К20А:
коренная:
- №1,2,4, 5 — 54,984 - 55,008 мм
- №3 — 54,976 - 55,000 мм
шатунная — 44,976 - 45,000 мм
Если значения диаметров выходят за указанные в таблице "Диаметр коренных и шатунных шеек" пределы, перешлифуйте или замените коленчатый вал.
б) Проверьте шатунные и коренные шейки на некруглость, как показано на предыдущем рисунке.
Номинальная некруглость:
- D15B, D17A — 0,0025 мм
- К20А — 0,005 мм
Максимальная некруглость:
- D15B, D17A — 0,005 мм
- К20А — 0,010 мм
Если некруглость больше максимальной, замените коленчатый вал.
