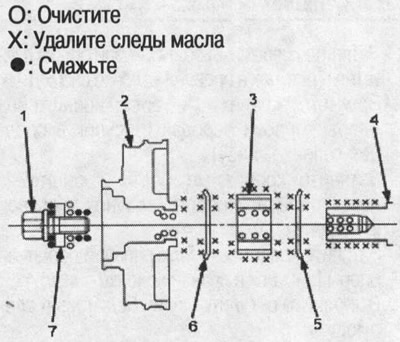

1. болт шкива; 2. шкив коленчатого вала; 3. ведущий шкив ремня привода ГРМ; 4. коленчатый вал; 5. направляющая пластина ремня привода ГРМ; 6. направляющая пластина ремня привода ГРМ; 7. шайба
2. Затяните болт шкива с усилием 20 Nm (2,0 кгс/м)

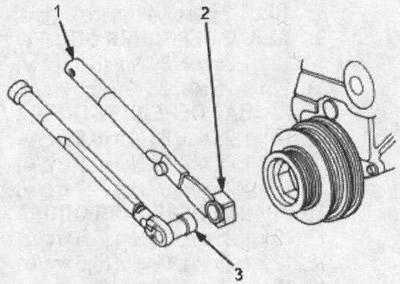

1. рукоятка, 07JAB-0010200
2. держатель шкива шестигранный 50 мм, 07JAB-0010400
3. торцовый ключ, 17 мм, 07JAA-0010100

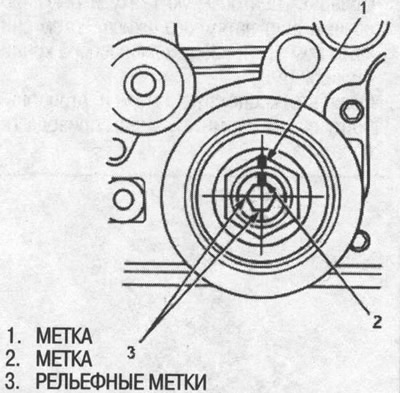

3. Нанесите фломастером метки на головку болта шкива и шайбу (рисунок в центральной колонке).

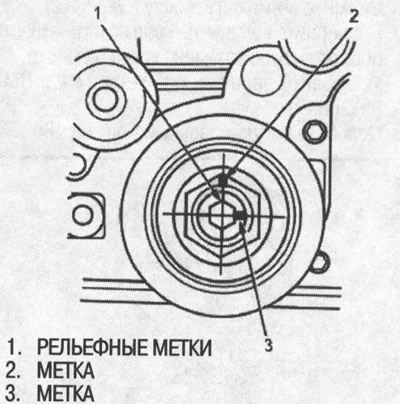

4. Доверните болт шкива еще на 90° (рисунок в правой колонке).
