Электроусилитель рулевого управления (EPS)

Считывание кодов неисправностей

С использованием сканера

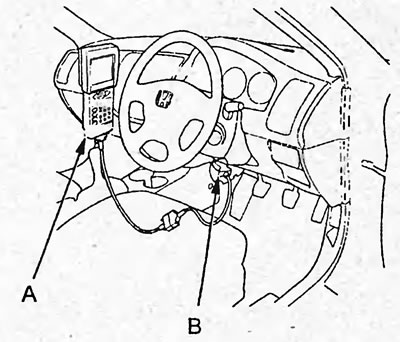

1. Подсоедините сканер (А) к диагностическому разъему (В).



2. Поверните ключ в замке зажигания в положение "ON" и считайте коды неисправностей.

Примечание: более подробно о процедуре считывания кодов смотрите в инструкции к сканеру.

3. После считывания кодов и устранения неисправностей сотрите коды (см. подраздел "Стирание кодов неисправностей").

Без использования сканера

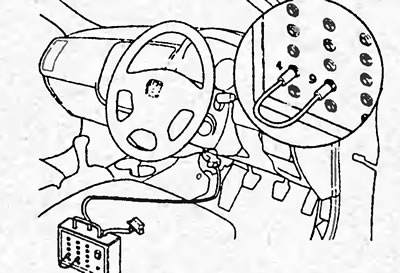

1. При выключенном зажигании подсоедините спецприспособление к диагностическому разъему.



2. Используя перемычку замкните выводы "4" и "9" спецприспособления. Включите выключатель спецприспособления.

3. Поверните ключ в замке зажигания в положение "ON".

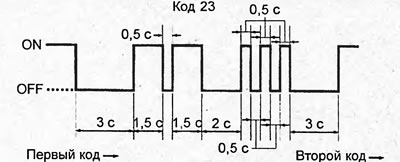

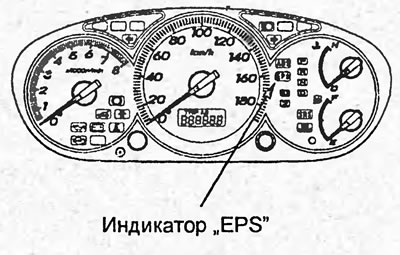

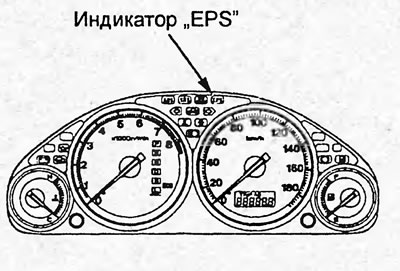

4. Считайте коды неисправностей по числу вспышек индикатора EPS (см. рисунок "Считывание кодов неисправностей").

Примечания:

• Коды неисправностей повторяются до поворота ключа в замке зажигания в положение "OFF".
• При наличии неисправности после паузы в 3 секунды начинается вывод кодов.
• Вывод кодов начинается с наименьшего.
• Первая последовательность вспышек соответствует первому числу диагностического кода, состоящего из двух чисел. После паузы в 2 секунды выводится вторая последовательность вспышек, соответствующая второму числу кода.

5. После считывания кодов неисправностей поверните ключ в замке зажигания в положение "OFF" и отсоедините спецприспособление от диагностического разъема.


6. После устранения неисправностей сотрите коды (см. подраздел "Стирание кодов неисправностей").

Стирание кодов

Примечание: коды, сохраненные в памяти EEPROM, невозможно стереть путем отсоединения аккумуляторной батареи.

С использованием сканера

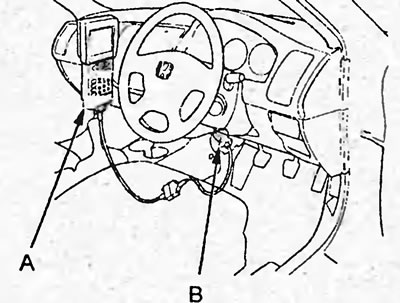

1. Подсоедините сканер (А) к диагностическому разъему (В).



2. Поверните ключ в замке зажигания в положение "ON" и сотрите коды неисправностей.

Примечание: более подробно о процедуре стирании кодов смотрите в инструкции к сканеру.

Без использования сканера

1. Убедитесь, что положение рулевого колеса соответствует положению движения по прямой.

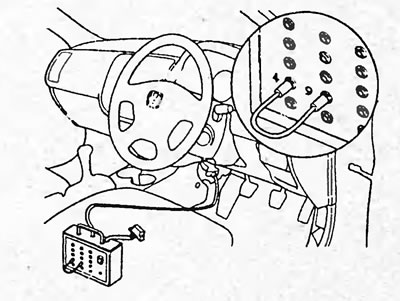

2. При выключенном зажигании подсоедините спецприспособление к диагностическому разъему.



3. Используя перемычку замкните выводы "4" и "9" спецприспособления. Включите спецприспособление.


4. Поверните рулевое колесо относительно положения движения по прямой влево на 45°.

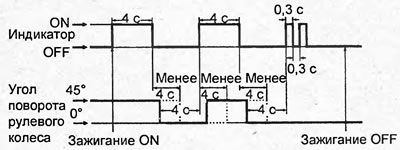

5. Поверните ключ в замке зажигания в положение "ON" (индикатор EPS должен загореться на 4 секунды и погаснуть).

6. После того, как индикатор погас, поверните рулевое колесо в положение движения по прямой (через 4 секунды индикатор загорится на 4 секунды, после чего погаснет).

7. Когда индикатор загорится, снова поверните рулевое колесо на 45° влево.

8. После того, как индикатор погаснет, верните колесо в положение движения по прямой и убедитесь, что через 4 секунды индикатор два раза загорится и погаснет.

Примечание: если индикатор два раза не загорится, то процедура стирания кодов завершена неудачно, в этом случае выключите зажигание ("OFF") и повторите процедуру.

10. Выключите зажигание. Снимите перемычку или отсоедините спецприспособление.

Таблица. Диагностические коды неисправностей системы EPS.

Код	Неисправность	Возможное место неисправности
12	Датчика момента - неисправность в цепи T/S IG	Датчик момента; Проводка; Соединительные разъемы.
16	Главный и дополнительный датчики момента - неисправность	Датчик момента; Проводка; Соединительные разъемы.
17	Датчик момента - неправильное напряжение питания (12В)	Датчик момента; Проводка; Соединительные разъемы.
18	Датчик момента - неправильное напряжение питания (5 В)	Датчик момента; Проводка; Соединительные разъемы.
22	Несоответствие показаний датчика скорости и датчика частоты положения коленчатого вала	Датчик скорости автомобиля; Датчик частоты положения коленчатого вала; Проводка; Блок управления EPS; Блок управления двигателем и АКПП.
23	Датчик частоты вращения коленчатого вала двигателя - неисправность цепи	Датчик частоты положения коленчатого вала; Проводка; Блок управления EPS; Блок управления двигателем и АКПП.
37	Электродвигатель - неисправность цепи	Электродвигатель; Блок управления EPS; Проводка.
41	Электродвигатель - неисправность цепи	Электродвигатель; Блок управления EPS; Проводка.
42	Напряжение питания электродвигателя	Электродвигатель; Блок управления EPS; Проводка.
43	Напряжение питания электродвигателя
45	Несоответствие сигнала обратной связи задаваемому значению
47	Неисправность в цепи реле электродвигателя	Блок управления EPS; Проводка.
50	Процессор блока управления системы EPS	Блок управления EPS
51	Память EEPROM	Блок управления EPS
62	Реле "Fail Safe" - заклинивание в положении "ON"	Блок управления EPS
64	Низкое напряжение питания; Плохой контакт реле "File Safe".	Аккумуляторная батарея, Предохранитель №18 (60 А) в монтажном блоке в моторном отсеке; Блок управления EPS.
66	Неисправность в цепи питания	Проводка
67	Датчика момента - неисправность в цепи "I/F"	Датчик момента; Проводка; Соединительные разъемы.
68	Неисправность внутренней цепи блока управления EPS	Блок управления EPS
69
