Снятие
Внимание: неосторожное обращение с подушкой безопасности может привести к ее самопроизвольному срабатыванию, что может нанести серьезные увечья. Перед снятием подушки безопасности прочитайте раздел "Меры предосторожности при эксплуатации и проведении ремонтных работ" главы "Система пассивной безопасности (SRS)".
1. Установите колеса в положение движения по прямой.
2. Снимите подушку безопасности водителя (см. главу "Система пассивной безопасности (SRS)").

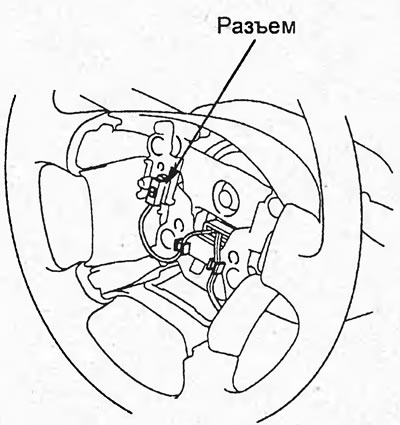

3. Отсоедините разъем звукового сигнала.

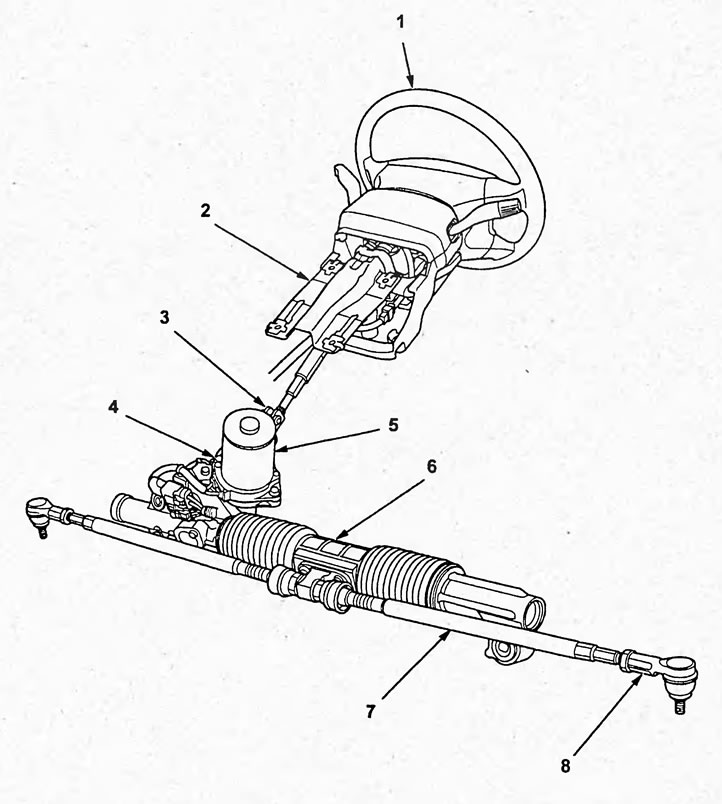

Расположение компонентов рулевого управления. 1 - рулевое колесо, 2 - рулевая колонка, 3 - шарнир, 4 - датчик момента, 5 - электродвигатель усилителя рулевого управления, 6 - рулевой механизм, 7 - рулевая тяга, 8 - наконечник рулевой тяги.

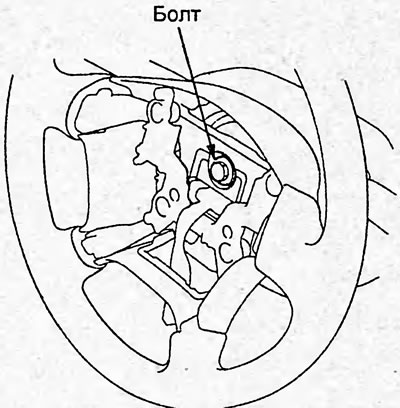

4. Ослабьте болт крепления рулевого колеса.

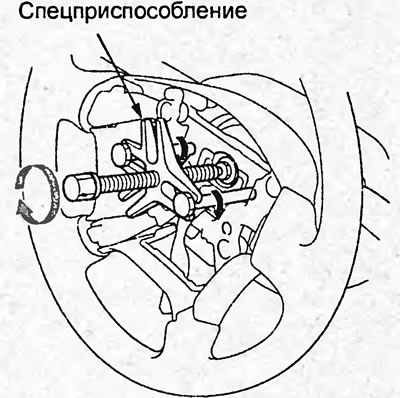

5. Установите спецприспособление на рулевое колесо и, вращая болт спецприспособления, ослабьте посадку рулевого колеса.
6. Снимите спецприспособление.

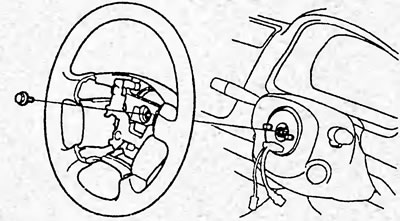

7. Отверните болт и снимите рулевое колесо.

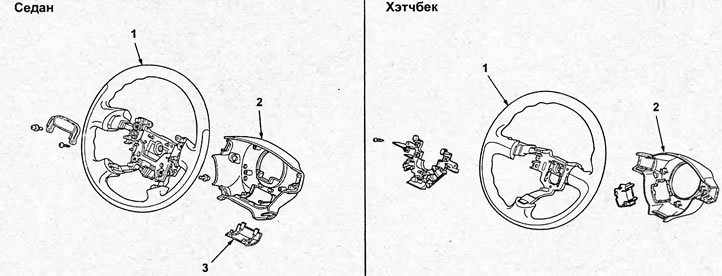

Рулевое колесо. 1 - рулевое колесо, 2 - задний кожух, 3 - заглушка.
Разборка и сборка
Разборку и сборку рулевого колеса производите руководствуясь сборочным рисунком "Рулевое колесо".
Установка
1. Убедитесь, что колеса установлены в положение движения по прямой.
2. Установите и отрегулируйте спиральный провод.
а) Установите спиральный провод.
б) Поверните спиральный провод по часовой стрелке до упора.
в) Поверните спиральный провод против часовой стрелки на два оборота.

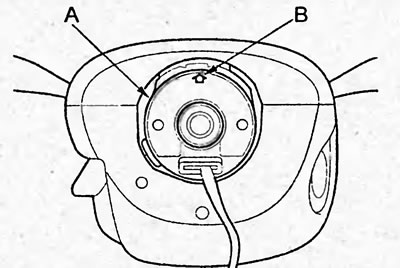

г) Совместите метки (В) на спиральном проводе (А) и рулевой колонке.

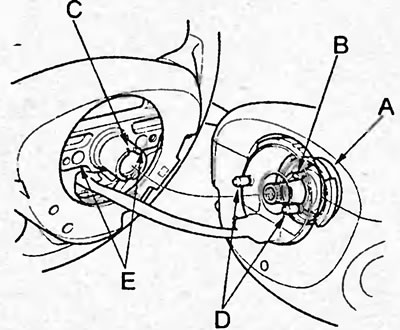

3. Поверните втулку (А) так, чтобы при установке выступы (В) на втулке совпали с пазами (С) на ступице рулевого колеса.
4. Совместите штифты (D) с отверстиями (Е) в рулевом колесе и установите рулевое колесо.
5. Заверните болт крепления рулевого колеса.

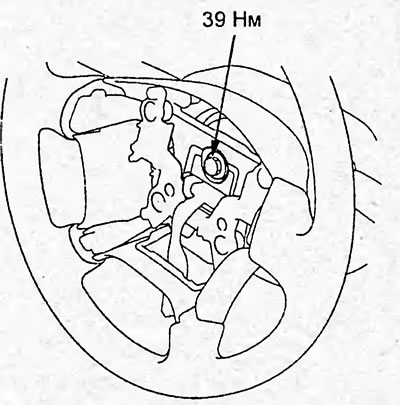

Момент затяжки — 39 Н·м
6. Подсоедините разъем звукового сигнала.
7. Установите подушку безопасности водителя (см. главу "Система пассивной безопасности (SRS)").
8. Убедитесь в правильности работы звукового сигнала и указателей поворота.
