Рулевая колонка

Снятие и установка

Примечание:

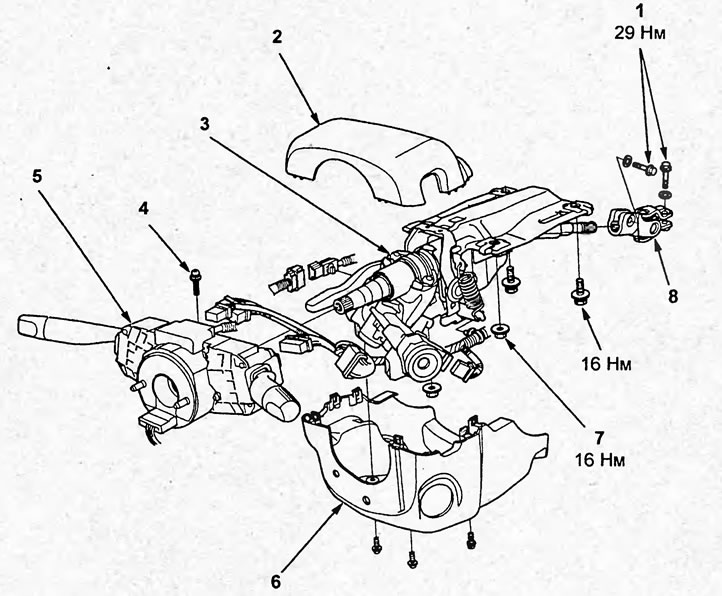

• При снятии и установке рулевой колонки руководствуйтесь сборочным рисунком "Снятие и установка рулевой колонки".
• Установка производится в порядке, обратном снятию.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите подушку безопасности водителя (см. главу "Система пассивной безопасности (SRS)").

3. Снимите рулевое колесо (см. раздел "Рулевое колесо").

4. Снимите верхний и нижний кожухи рулевой колонки.

5. Ослабьте винт в верхней части комбинированного переключателя и снимите комбинированный переключатель.

6. Отсоедините разъемы от замка зажигания.

7. Отсоедините шарнир от рулевого вала.

8. Отверните болты и снимите рулевую колонку.

Рычаг регулировки наклона рулевой колонки

Проверка

1. Переместите рычаг регулировки из положения "Заблокировано" в положение "Не заблокировано" и обратно 3-5 раз.

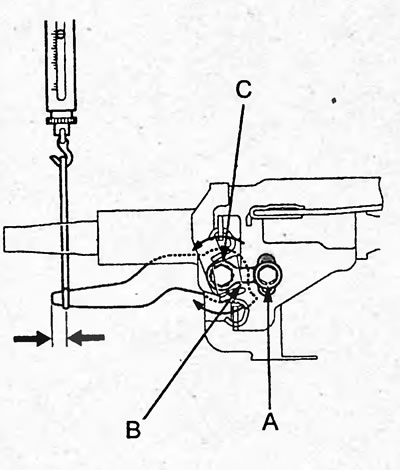

2. При помощи динамометра измерьте усилие на рычаге регулировки на расстоянии 10 мм от края рычага.

Усилие 70 - 90 Н



При необходимости отрегулируйте усилие на рычаге регулировки.

Регулировка

1. Установите рычаг регулировки наклона рулевой колонки в положение "Не заблокировано". Установите рулевое колесо в нейтральное положение.


2. Отверните стопорный болт (А) и снимите стопор (В).

3. Вращая по, или против часовой стрелки болт (С), отрегулируйте усилие на рычаге регулировки.

4. Установите рычаг регулировки в самое верхнее положение и установите стопор. Заверните стопорный болт.

5. Проверьте усилие на рычаге регулировки наклона рулевой колонки и, при необходимости, повторите регулировку.
