Снятие и установка
Примечание: установка производится в порядке, обратном снятию.
1. Снимите электродвигатель усилителя рулевого управления (см. раздел "Электродвигатель усилителя рулевого управления").
2. Поддомкратьте переднюю часть автомобиля и установите ее на подставки.
3. Снимите передние колеса.
4. Снимите подушку безопасности водителя (см. главу "Система пассивной безопасности (SRS)").
5. Снимите рулевое колесо (см. раздел "Рулевое колесо").
6. Снимите нижнюю отделочную панель со стороны водителя (см. главу "Кузов").

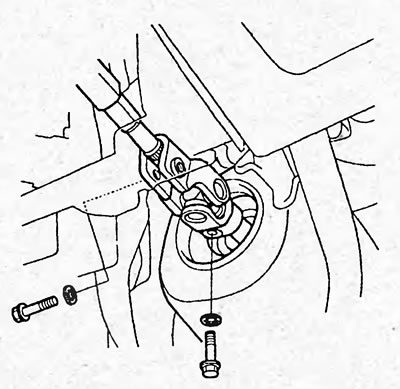

7. Отверните болты и отсоедините шарнир от рулевого вала.
8. Снимите шплинт, отверните гайку.
Момент затяжки — 43 Н·м

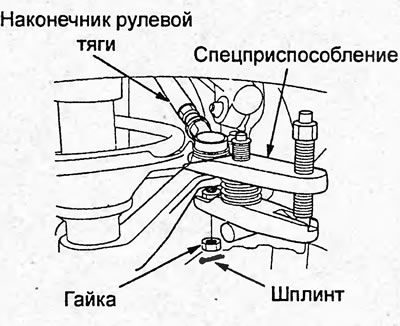

9. При помощи спецприспособления отсоедините наконечник рулевой тяги от поворотного кулака.
10. (Модели с вариатором (CVT)) Отсоедините трос управления вариатором (см. главу "Вариатор (CVT)").
11. (Модели с МКПП) Снимите бачок рабочей жидкости сцепления и кронштейн бачка (см. главу "Сцепление").

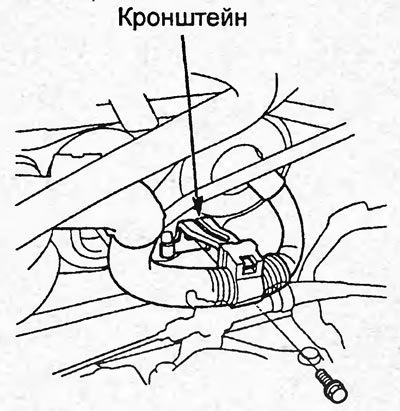

12. Отверните болт и снимите кронштейн жгута проводов.
Момент затяжки — 10 Н·м

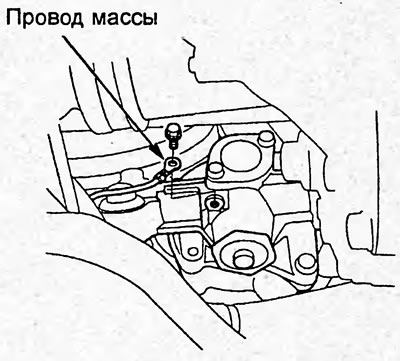

13. Отверните болт и отсоедините провод массы, расположенный с нижней стороны рулевого механизма.
Момент затяжки — 10 Н·м

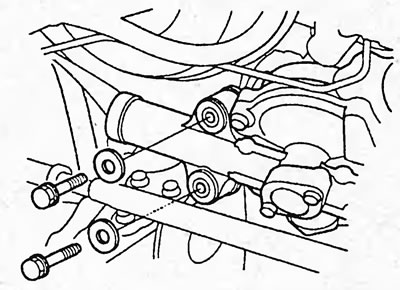

14. Отверните болты крепления рулевого механизма и снимите шайбы.
Момент затяжки — 61 Н·м

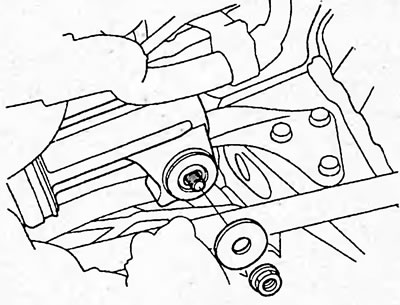

15. Отверните гайку и снимите шайбу.
Момент затяжки — 61 Н·м

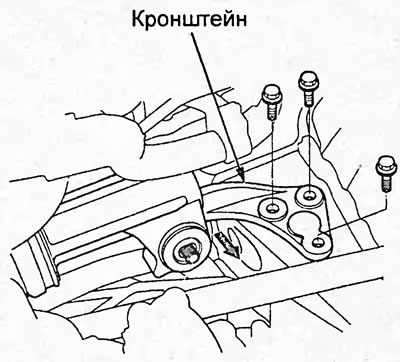

16. Сдвиньте рулевой механизм в направлении, указанном на рисунке. Отверните три болта и снимите кронштейн.
Момент затяжки — 29 Н·м

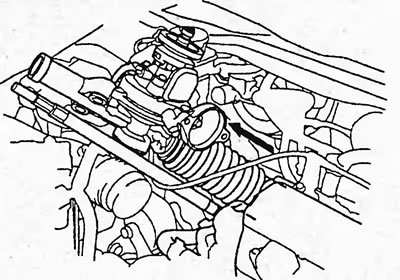

17. Опустите рулевой механизм и поверните его так, чтобы вал червяка был направлен вверх.

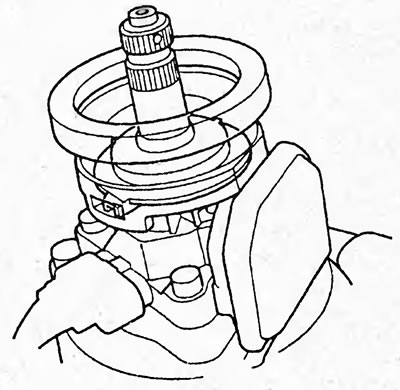

18. Снимите уплотнение.
19. Сдвиньте рулевой механизм влево, поднимите правую сторону (сторона с валом червяка) и аккуратно извлеките рулевой механизм.

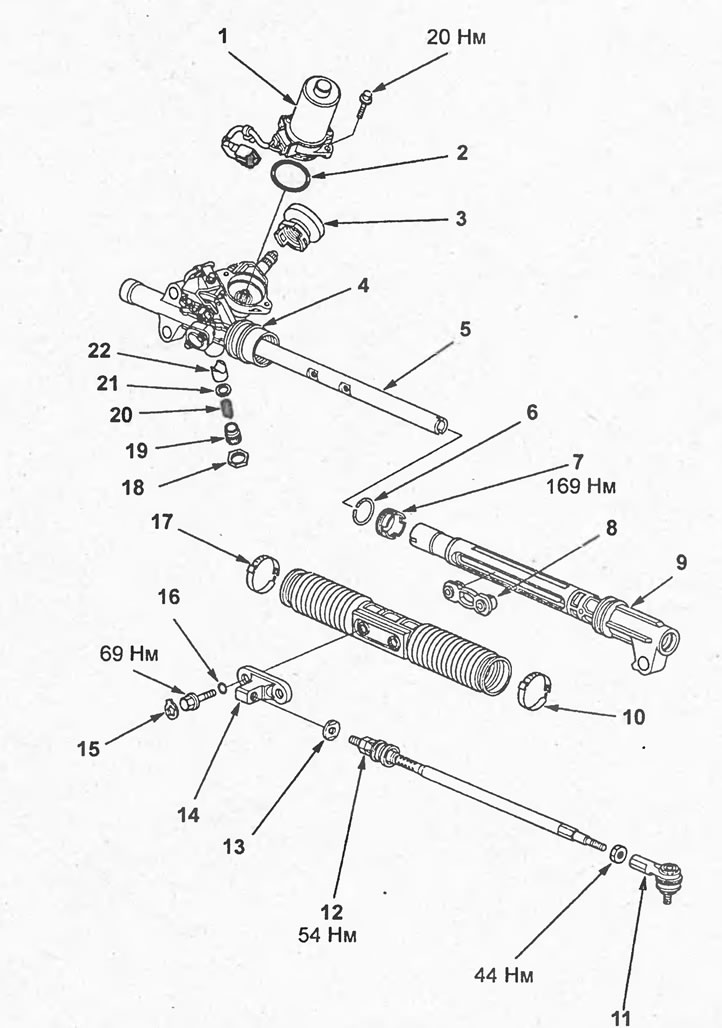

Рулевой механизм. 1 - электродвигатель усилителя рулевого управления, 2 - кольцевое уплотнение, 3 - уплотнение, 4 - корпус электроусилителя, 5 - рейка рулевого механизма, 6 - стопорное кольцо, 7 - стопор, 8 - ползун, 9 - корпус рейки рулевого механизма, 10 - хомут, 11 - наконечник рулевой тяги, 12 - рулевая тяга, 13 - шайба, 14 - кронштейн, 15 - стопорная пластина, 16 - кольцевое уплотнение, 17 - хомут, 18 - контргайка, 19 - регулировочная крышка, 20 - пружина, 21 - шайба, 22 - направляющая рейки рулевого механизма.
