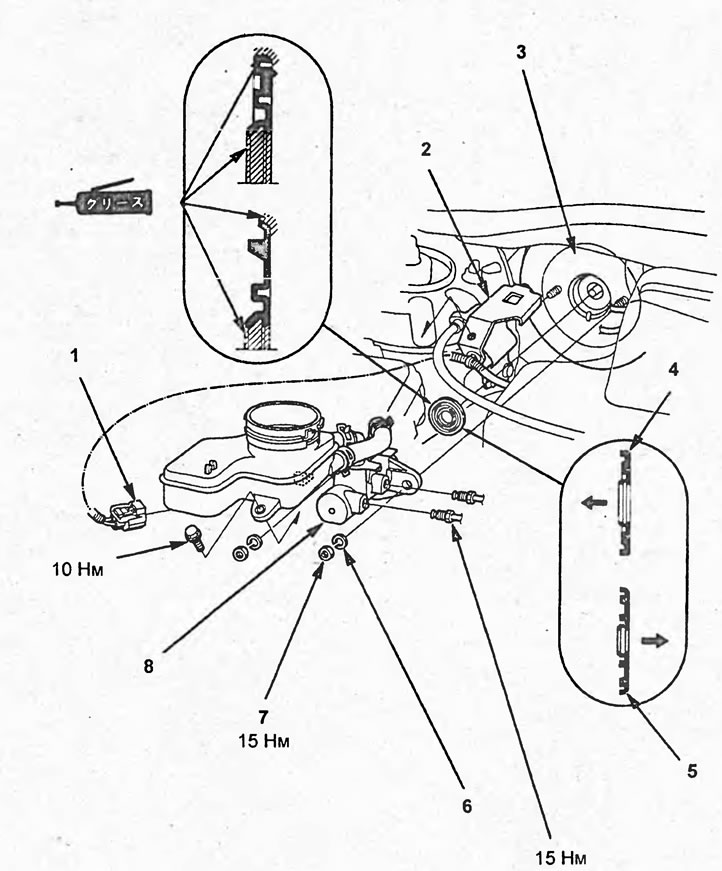

Снятие и установка главного тормозного цилиндра. 1 - разъем датчика низкого уровня тормозной жидкости, 2 - кронштейн, 3 - вакуумный усилитель тормозов, 4 - сальник (модели с двойным вакуумным усилителем), 5 - сальник (модели с одинарным вакуумным усилителем), 6 - пружинная шайба, 7 - гайка, 8 - главный тормозной цилиндр.
Снятие и установка
Примечание: при снятии деталей руководствуйтесь рисунком "Снятие и установка главного тормозного цилиндра".
1. Снимите крышку бачка тормозной жидкости.
2. Откачайте тормозную жидкость из бачка.
3. Отсоедините разъем датчика низкого уровня тормозной жидкости.
4. Отсоедините трубки тормозной жидкости и установите на них заглушки.
Момент затяжки — 15 Н·м
5. Отверните гайки и снимите главный тормозной цилиндр с вакуумного усилителя тормозов.
Момент затяжки — 15 Н·м
6. Снимите сальник.
Примечание:
- Установка производится в порядке, обратном снятию.
- При установке:
- расположите сальник так, чтобы сторона с канавками была направлена в сторону главного тормозного цилиндра, а плоская сторона - в сторону вакуумного усилителя тормозов;
- нанесите смазку на сальник;
- отрегулируйте зазор штока главного тормозного цилиндра.
- После установки:
- залейте тормозную жидкость в бачок и прокачайте тормозную систему;
- проверьте и, при необходимости, отрегулируйте высоту расположения и свободный ход педали тормоза.
Разборка
1. Снимите сальник.
2. Отсоедините шланги от бачка и главного тормозного цилиндра.
3. Снимите крышку бачка тормозной жидкости, затем снимите уплотнение с крышки.
4. Снимите фильтр с бачка тормозной жидкости.
5. Нажмите на поршень №2 и, удерживая поршень в нажатом состоянии, снимите стопорное кольцо.
6. Снимите штуцеры и соединительные втулки.
7. Нажмите на поршень №2 и, удерживая поршень в нажатом состоянии, снимите стопорный штифт.

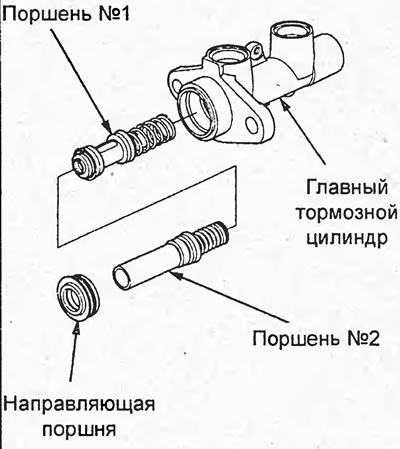

8. Снимите направляющую поршня (модели с двойным усилителем), поршень №2 и поршень №1.
Сборка

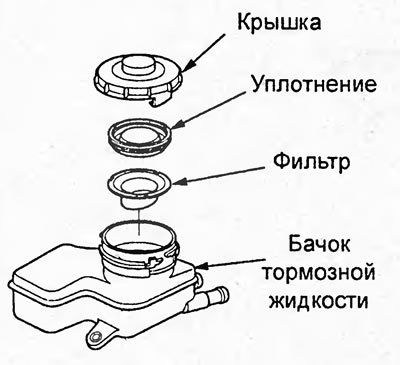

1. Установите уплотнение на крышку бачка тормозной жидкости.
2. Установите фильтр на бачок тормозной жидкости.

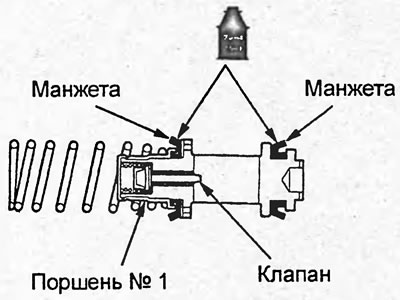

3. Смажьте тормозной жидкостью манжеты поршня №1 и установите поршень №1 в главный тормозной цилиндр.
Примечание: перед установкой убедитесь, что клапан перемещается плавно и без заеданий.
4. Смажьте тормозной жидкостью манжеты поршня №2.
Модели с двойным вакуумным усилителем тормозов.
Модели с одинарным вакуумным усилителем тормозов.

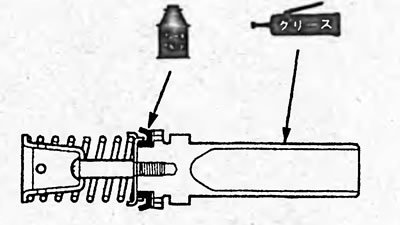

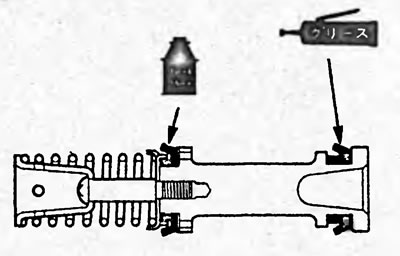

5. Нанесите консистентную смазку на:
- (Модели с двойным вакуумным усилителем тормозов) поверхность поршня №2;
- (Модели с одинарным вакуумным усилителем тормозов) манжету поршня №2.
6. Установите поршень №2 в главный тормозной цилиндр.

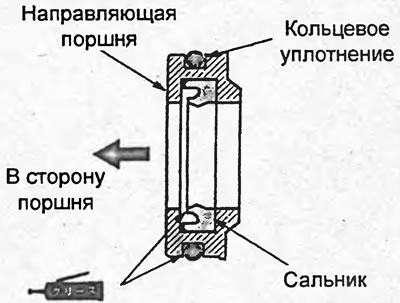

7. (Модели в двойным вакуумным усилителем тормозов) Нанесите консистентную смазку на поверхности направляющей поршня, показанные на рисунке.

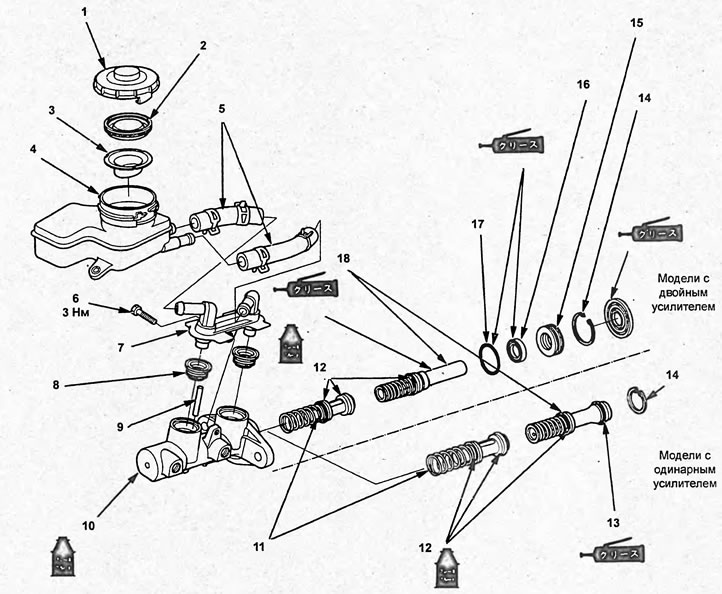

Главный тормозной цилиндр. 1 - крышка бачка тормозной жидкости, 2 - уплотнение крышки, 3 - фильтр, 4 - бачок тормозной жидкости, 5 - шланги, 6 - винт, 7 - штуцеры, 8 - соединительные втулки, 9 - стопорный штифт, 10 - корпус главного тормозного цилиндра, 11 - поршень №1, 12, 13 - манжета поршня, 14 - стопорное кольцо, 15 - направляющая поршня, 16 - манжета поршня, 17 - кольцевое уплотнение, 18 - поршень №2.

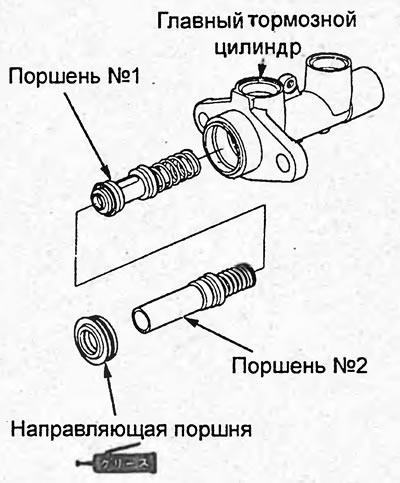

8. Установите поршни и направляющую поршня (модели с двойным вакуумным усилителем).

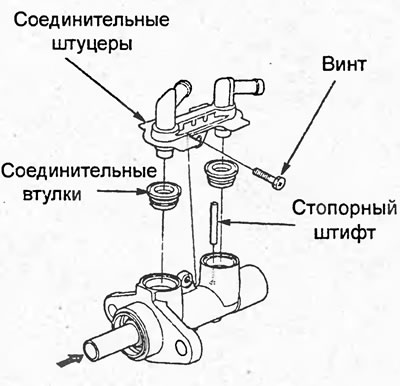

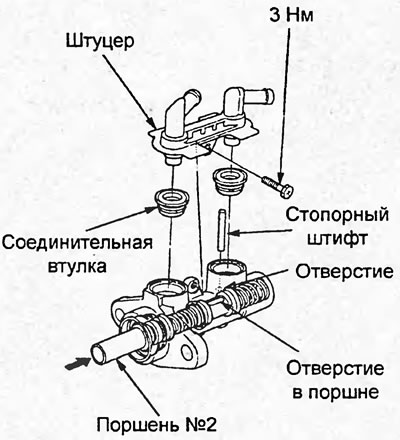

9. Нажимая на поршень №2 совместите отверстие в поршне с отверстием стопорного штифта и установите стопорный штифт.
10. Установите соединительные втулки на штуцеры.
11. Установите штуцеры на главный тормозной цилиндр.

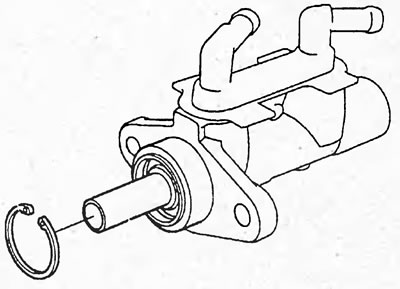

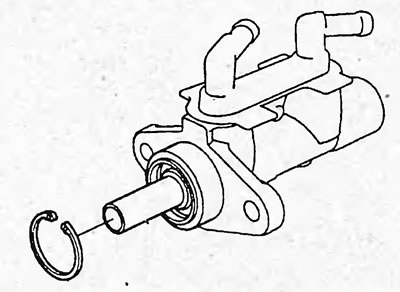

12. Надавите на поршень №2 и удерживая его, установите стопорное кольцо.
13. Отрегулируйте зазор штока главного тормозного цилиндра (см. подраздел "Регулировка зазора штока" раздела "Вакуумный усилитель тормозов").

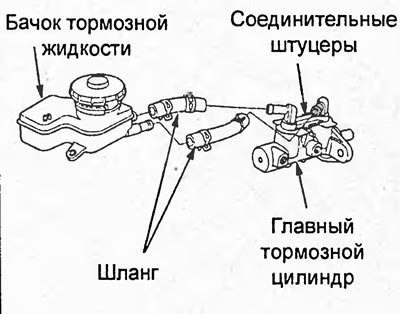

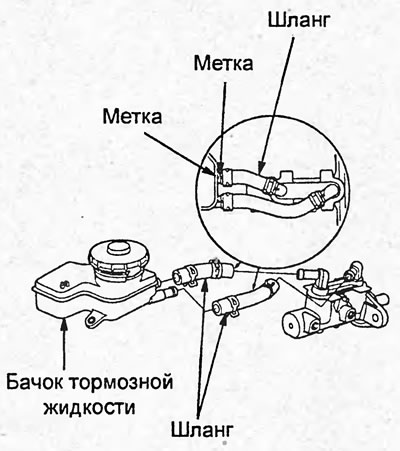

14. Подсоедините шланги к штуцерам и бачку тормозной жидкости. При установке совместите метки на шлангах и штуцерах.
15. Совместите метки и подсоедините шланги к бачку и штуцерам.
