Проверка и регулировка
Высота расположения педали
1. Проверьте высоту расположения педали тормоза.

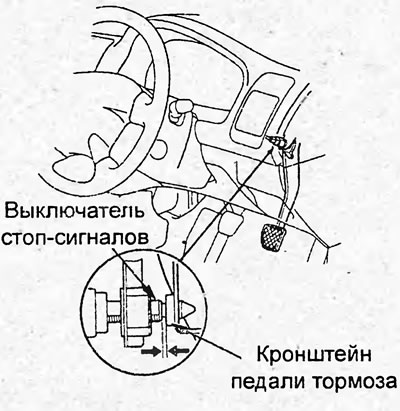

а) Выверните выключатель (А) стоп-сигналов так, чтобы он не касался педали тормоза.
б) Отогните напольное покрытие со стороны водителя.

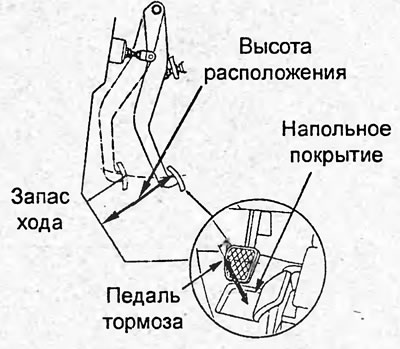

в) Измерьте высоту расположения (В) педали тормоза: расстояние от центра накладки педали до пола.
Высота расположения педали тормоза:
- модели с АКПП — 187,5 мм
- модели с МКПП —184 мм
2. При необходимости отрегулируйте высоту расположения педали тормоза.

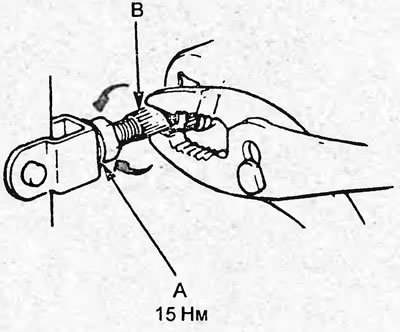

а) Ослабьте затяжку контргайки (А).
б) Вращая шток (В), отрегулируйте высоту расположения педали тормоза.
в) Затяните контргайку.
г) Надавите на выключатель стоп-сигналов так, чтобы он касался педали тормоза. Затем поверните выключатель по часовой стрелке, чтобы зафиксировать его положение.
д) После регулировки проверьте свободный ход педали тормоза и правильность работы стоп-сигналов.
Свободный ход педали тормоза

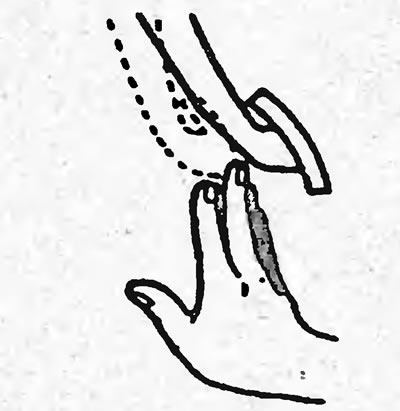

При выключенном двигателе, плавно нажимайте педаль тормоза, пока не почувствуете сопротивление, измерьте свободный ход педали.
Свободный ход педали — 1 - 5 мм

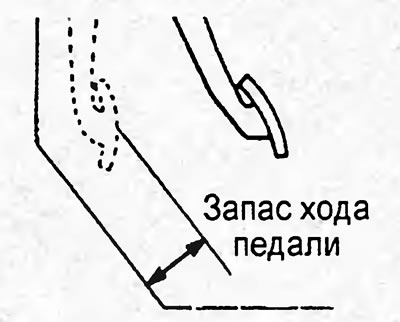

Запас хода педали тормоза
Запустите двигатель и нажмите педаль тормоза с силой 196 Н. Убедитесь, что расстояние между верхней поверхностью накладки педали и покрытием пола соответствует норме.
Запас хода:
- модели с МКПП — более 142 мм
- модели с АКПП — более 144 мм
Если расстояние меньше нормы, убедитесь в отсутствии воздуха в тормозной системе.
