Проверка
1. Проверка толщины накладок тормозных колодок.
а) Снимите тормозные барабаны.
б) Проверьте толщину накладок тормозных колодок.
Номинальная толщина:
- седан — 4,0 мм
- хэтчбек — 4,5 мм
Минимальная толщина накладки — 2,0 мм
При необходимости замените тормозные колодки.
Примечание: заменяйте тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину.
2. Проверка тормозного барабана.

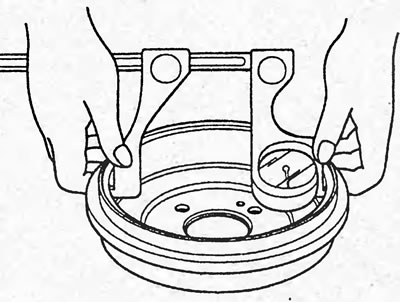

а) Измерьте внутренний диаметр тормозного барабана.
Номинальный диаметр:
- седан — 200,0 мм
- хэтчбек — 220,0 мм
Максимально допустимый диаметр:
- седан — 201,0 мм
- хэтчбек — 221,0 мм
б) Проверьте внутреннюю поверхность барабана на отсутствие трещин, неровностей и неравномерный износ поверхности.
в) Если необходимо, отремонтируйте или замените барабан. Ремонту подлежат барабаны, имеющие только незначительные дефекты.

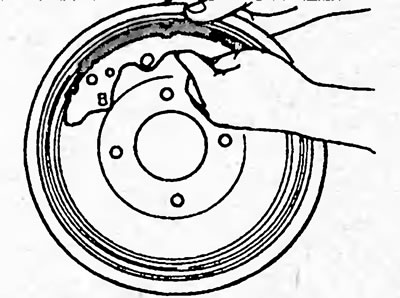

г) При ремонте или замене барабана проверьте плотность прилегания тормозных колодок. Нанесите мел на рабочую поверхность барабана и проверьте плотность прилегания колодок.

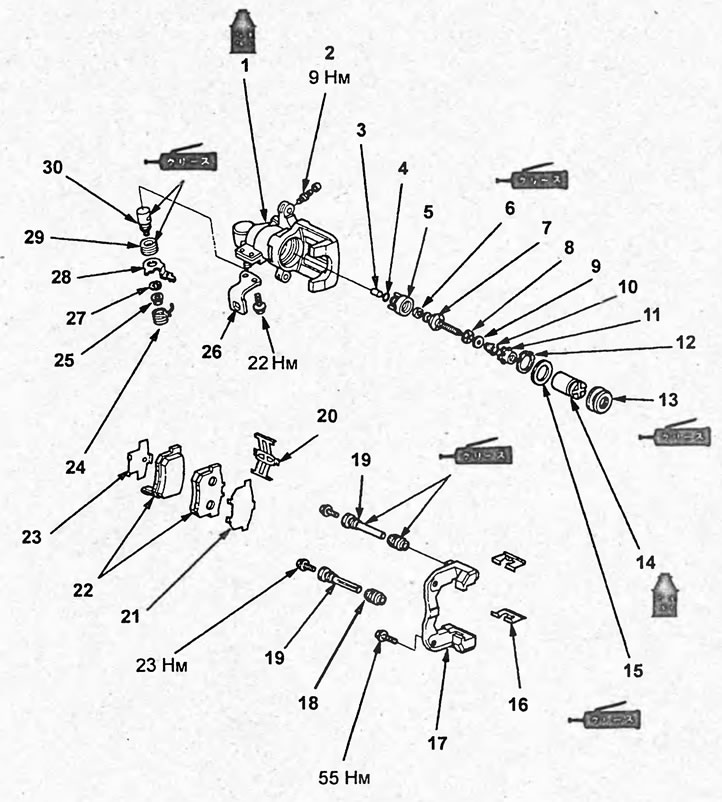

Тормозной суппорт. 1 - суппорт, 2 - штуцер прокачки, 3 - штифт, 4 - кольцевое уплотнение, 5 - втулка, 6 - колпачок, 7 - регулировочный болт, 8 - подшипник, 9 - проставка, 10 - регулировочная пружина, 11 - держатель пружины, 12 - стопорное кольцо, 13 - пыльник, 14 - поршень, 15 - уплотняющая манжета, 16 - удерживающий пластинчатый вкладыш, 17 - скоба суппорта, 18 - пыльник, 19 - направляющий палец, 20 - пружина, 21 - внешняя прокладка, 22 - тормозная колодка, 23 - внутренняя прокладка, 24 - возвратная пружина, 25 - гайка, 26 - рычаг, 27 - пружинная шайба, 28 - рычаг привода стояночного тормоза, 29 - пыльник, 30 - кулачок.
Внимание: удалите мел с поверхности барабана и колодок после проверки.
Замена тормозных колодок
1. Снимите тормозной барабан (см. подраздел "Снятие и установка").
2. (Хэтчбек) Используя спецприспособление отсоедините верхнюю возвратную пружину от задней тормозной колодки.

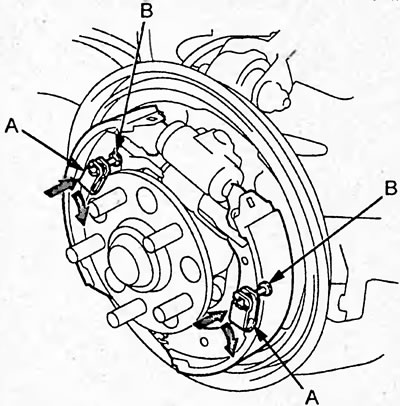

3. Нажмите на пружинный фиксатор (А) и поверните штифт (В). Снимите пружинный фиксатор.
4. Снимите пружину "В".

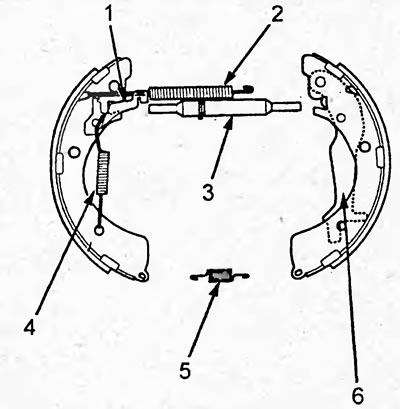

1 - регулировочный рычаг, 2 - пружина "А", 3 - регулятор, 4 - пружина регулировочного рычага, 5 - пружина "В", 6 - рычаг стояночного тормоза.
5. Отсоедините трос привода стояночного тормоза от рычага стояночного тормоза.
6. Снимите пружину "А".
7. Снимите тормозные колодки.

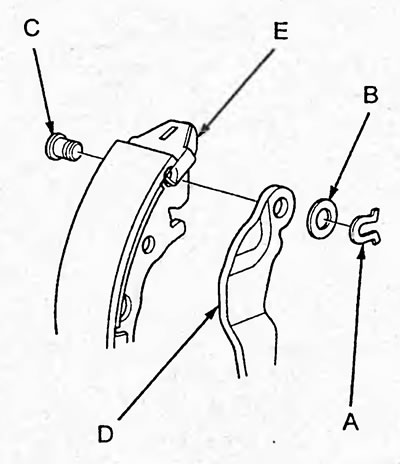

8. Снимите фиксатор (А) и шайбу (В), затем извлеките ось рычага (С) и снимите рычаг стояночного тормоза (D) с тормозной колодки (Е).
9. Замените тормозные колодки на новые.

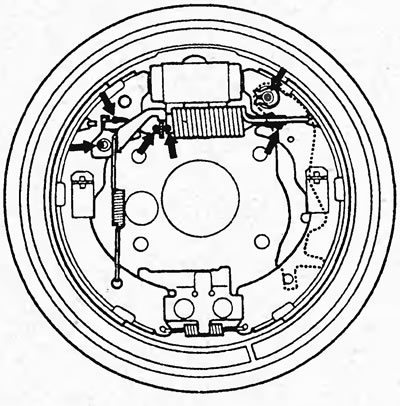

10. Нанесите специальную смазку для тормозных механизмов на поверхности, указанные на рисунке.

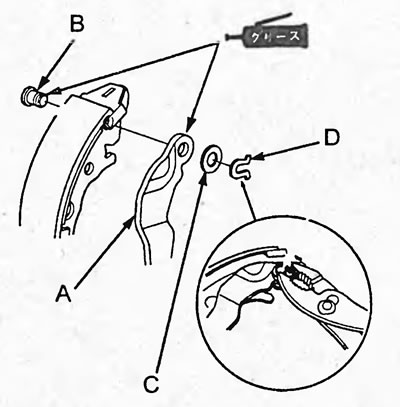

11. Установите рычаг (А) стояночного тормоза на тормозную колодку, установите штифт (В) и шайбу (С). Установите новый фиксатор (D) и зажмите его при помощи пассатижей.
12. (Седан) Установите рычаги на регулировочный болт, установите регулятор в сборе и пружину "А".

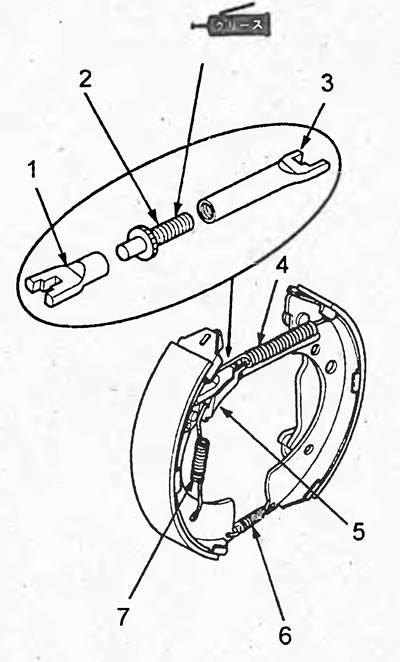

1 - рычаг "В" регулятора, 2 - регулировочный болт, 3 - рычаг "А" регулятора, 4 - пружина "А", 5 - регулировочный рычаг, 6 - пружина "В", 9 - пружина регулировочного рычага.
13. (Седан) Установите регулировочный рычаг и подсоедините пружину к передней тормозной колодке.
14. (Хэтчбек) Установите регулировочный рычаг и пружину на переднюю тормозную колодку.

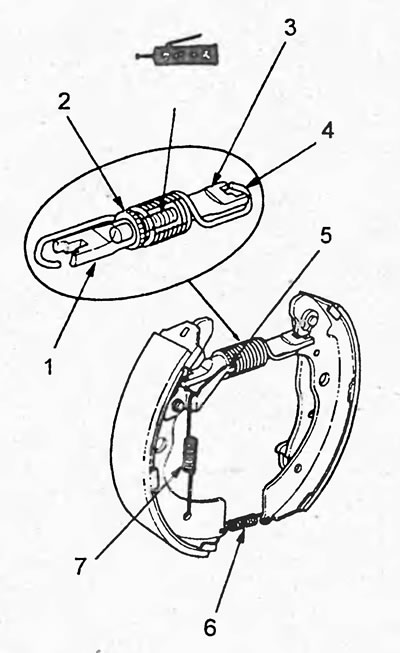

1 - рычаг "В" регулятора, 2 - регулировочный болт, 3 - рычаг "А" регулятора, 4 - пружина "А", 5 - регулировочный рычаг, 6 - пружина "В", 7 - пружина регулировочного рычага.
15. (Хэтчбек) Установите рычаги регулятора на регулировочный болт, затем установите пружину "А" на регулятор в сборе. Установите пружину "В".

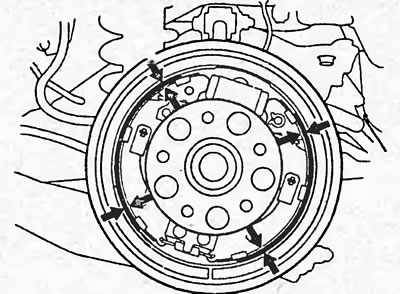

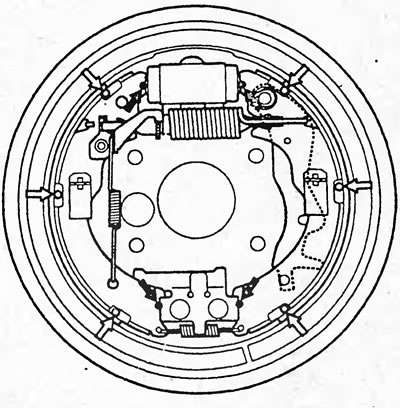

16. Нанесите специальную смазку для тормозных механизмов в места, указанные на рисунке.
Внимание:
- Удалите излишнюю смазку.
- Не допускайте попадания смазки на накладки тормозных колодок.
подвижные части
задняя кромка тормозной колодки
17. Установите тормозные колодки на тормозной щит и установите пружину "В".

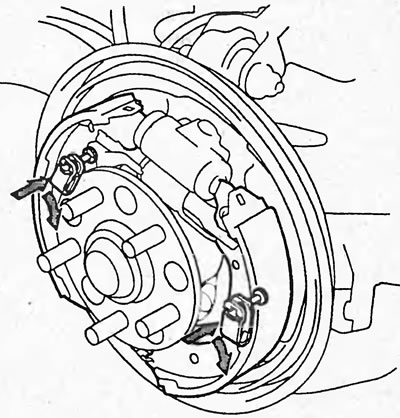

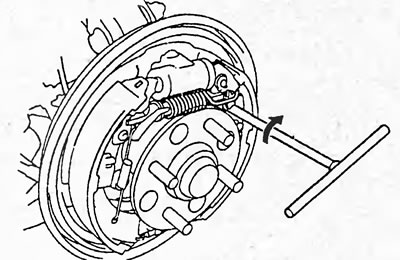

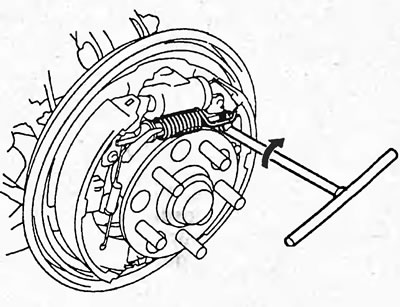

18. Установите пружинный фиксатор на штифт. Нажмите на фиксатор и поверните штифт, как показано на рисунке.
19. (Хэтчбек) Используя спецприспособление подсоедините верхнюю возвратную пружину к задней тормозной колодке.
20. Установите тормозной барабан и колесо
21. Прокачайте тормозную систему (см. раздел "Прокачка тормозной системы").
22. Нажмите на педаль тормоза несколько раз.
23. Проверьте и, при необходимости, отрегулируйте, ход рычага стояночного тормоза.
Снятие и установка
Снятие и установку деталей производите, руководствуясь сборочным рисунком "Снятие и установка задних барабанных тормозных механизмов".

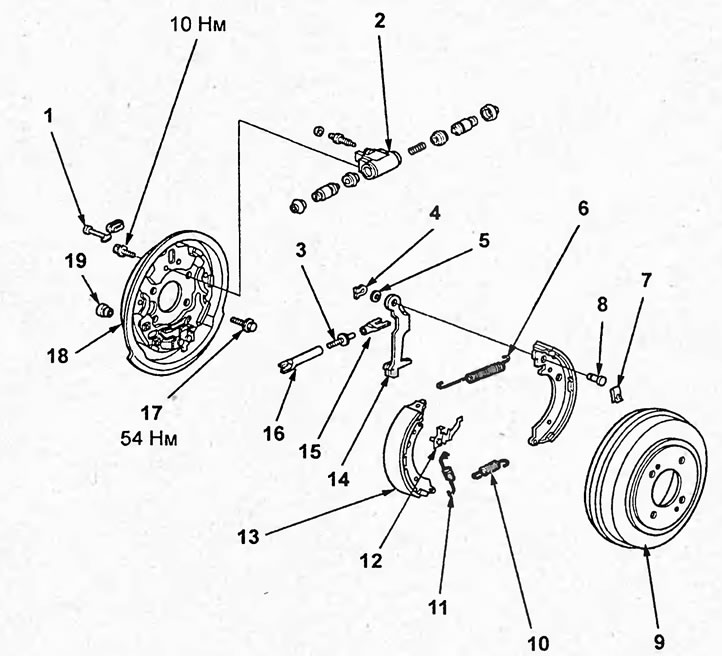

Снятие и установка задних барабанных тормозных механизмов (седан). 1 - удерживающий палец, 2 - рабочий цилиндр, 3 - регулировочный болт, 4 - фиксатор, 5 - шайба, 6 - пружина "А", 7 - пружинный фиксатор, 8 - ось рычага стояночного тормоза, 9 - тормозной барабан, 10 - пружина "В", 11 - пружина регулировочного рычага, 12 - регулировочный рычаг, 13 - тормозная колодка, 14 - рычаг стояночного тормоза, 15 - рычаг "А" регулятора, 16 - рычаг "В" регулятора, 17 - болт, 18 - тормозной щит, 19 - заглушка.

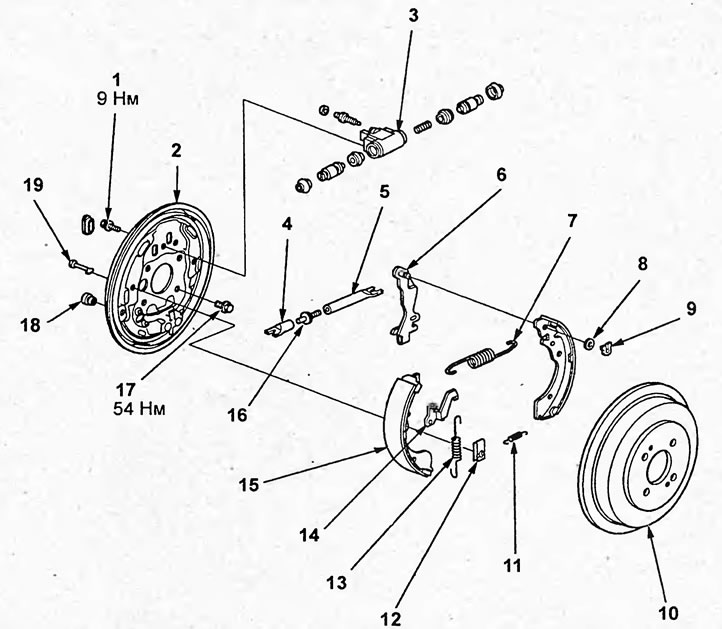

Снятие и установка задних барабанных тормозных механизмов (хэтчбек). 1 - болт, 2 - тормозной щит, 3 - рабочий цилиндр, 4 - рычаг "В" регулятора, 5 - рычаг "А" регулятора, 6 - рычаг стояночного тормоза, 7 - пружина "А", 8 - шайба, 9 - фиксатор, 10 - тормозной барабан, 11 - пружина "В", 12 - фиксатор, 13 - пружина регулировочного рычага, 14 - регулировочный рычаг, 15 - тормозная колодка, 16 - регулировочный болт, 17 - болт, 18 - заглушка, 19 - удерживающий палец.
