Проверка уровня тормозной жидкости
Процедуры поверки уровня тормозной жидкости описаны в главе "Техническое обслуживание и общие процедуры проверки и регулировки".
Прокачка тормозной системы
Примечание:
- Во время проведения прокачки уровень тормозной жидкости в бачке не должен опускаться ниже 3/4 от установленного уровня.
- При любом отсоединении тормозных трубок необходимо провести прокачку всей системы. Если тормозная трубка отсоединялась от главного тормозного цилиндра, начинайте прокачку с колёсного цилиндра, наиболее удалённого от главного, далее переходите к следующему, наиболее удалённому колёсному цилиндру и так прокачайте все четыре колёсных цилиндра. Если тормозная трубка отсоединялась в другом месте, начните прокачку с колёсного цилиндра, наиболее близко расположенного к месту отсоединения трубки, перейдите к следующему самому близкому к месту отсоединения колёсному цилиндру, и так прокачайте все четыре колёсные цилиндра.
1. Убедитесь, что уровень тормозной жидкости в бачке находится около метки "МАХ". При необходимости долейте тормозную жидкость.

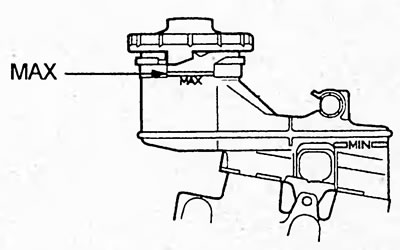

Седан.

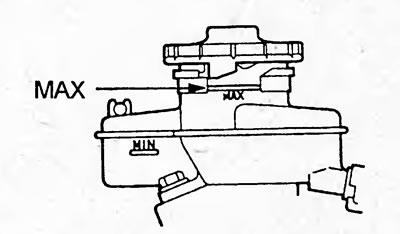

Хэтчбек.
2. Поддомкратьте автомобиль и установите его на подставки.
3. Снимите колпачок со штуцера прокачки и наденьте на штуцер прозрачный виниловый шланг (расположение штуцеров показано на рисунке).

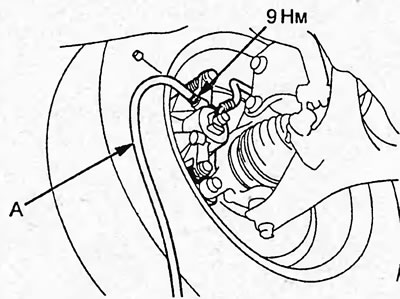

Передние колеса.

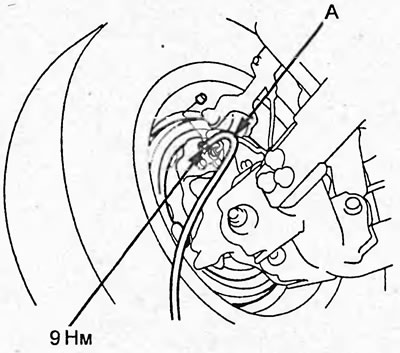

Задние колеса (модели с задними барабанными тормозами).

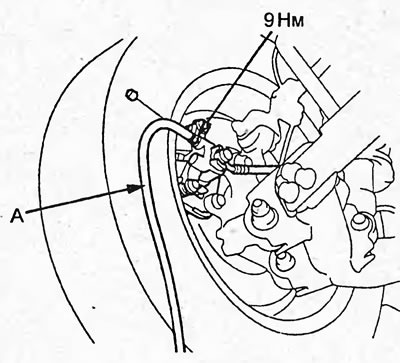

Задние колеса (модели с задними дисковыми тормозами).
3. Опустите другой конец шланга в прозрачный резервуар для слива тормозной жидкости.
4. Один работник должен несколько раз нажать педаль тормоза и удерживать педаль в нажатом состоянии.
5. Другой работник при помощи спецприспособления ослабляет затяжку штуцера прокачки и после того, как жидкость перейдёт в резервуар для слива тормозной жидкости, затягивает штуцер.
6. Повторяйте пункты 4 и 5 до тех пор, пока в выходящей тормозной жидкости не перестанут появляться пузырьки воздуха.
7. Проверьте правильность работы тормозов.
8. Убедитесь в отсутствии утечек тормозной жидкости.
Внимание: при подтекании тормозной жидкости немедленно удалите ее.
9. После прокачки тормозной системы доведите уровень тормозной жидкости до максимума.
Тормозная жидкость — DOT-3 или DOT-4

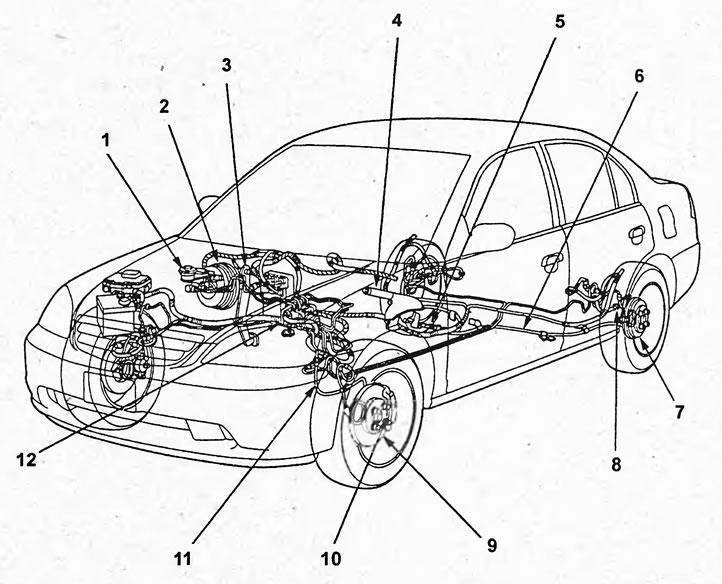

Расположение компонентов тормозной системы. 1 - главный тормозной цилиндр, 2 - вакуумный усилитель тормозов, 3 - педаль тормоза, 4 - рычаг стояночного тормоза / педаль стояночного тормоза (5-ти дверный хэтчбек), 5 - уравнитель, 6 - трос стояночного тормоза, 7 - тормозные механизмы задних колес, 8 - тормозной шланг, 9 - тормозной диск, 10 - тормозной суппорт, 11 - тормозной шланг, 12 - модулятор давления.
