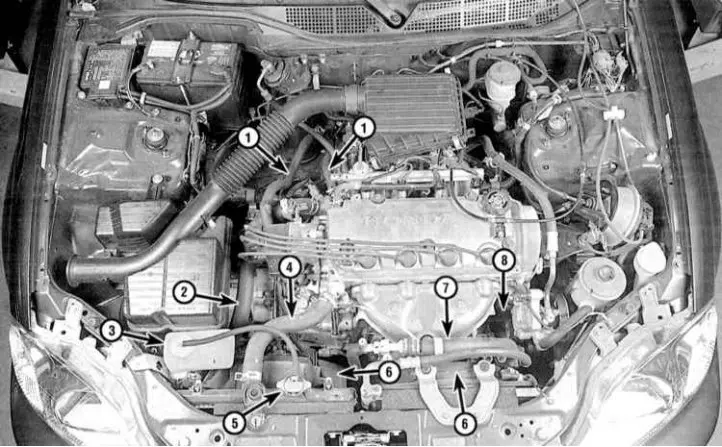

Разположение на компонентите на охладителната система в двигателното отделение на автомобил (Honda Civic)
1 - Отоплителни маркучи; 2 - Долен маркуч на радиатора; 3 - Разширителен резервоар; 4 - Горен маркуч на радиатора; 5 - Капачка на радиатора; 6 - Вентилатори на охладителната система; 7 - Маркуч за хладилник K/V; 8 - Компресор K/V

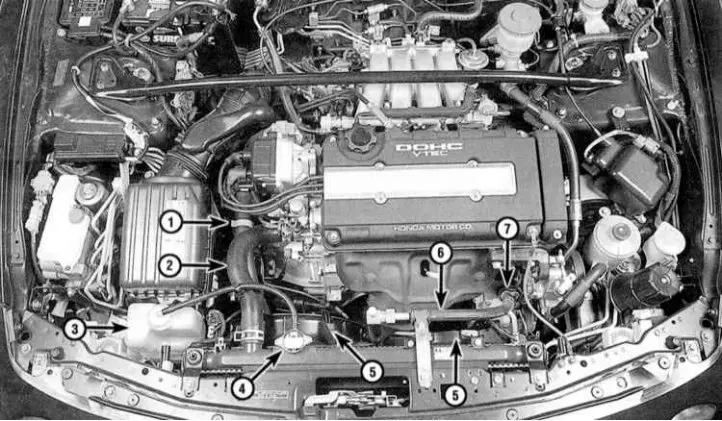

Разположение на компонентите на охладителната система в двигателното отделение на автомобил (Acura Integra)
1 - Долен маркуч на радиатора; 2 - Горен маркуч на радиатора; 3 - Разширителен резервоар; 4 - Капачка на радиатора; 5 - Вентилатори на охладителната система; 6 - Маркуч за хладилник K/V; 7 - Компресор K/V
