Проверка ротора

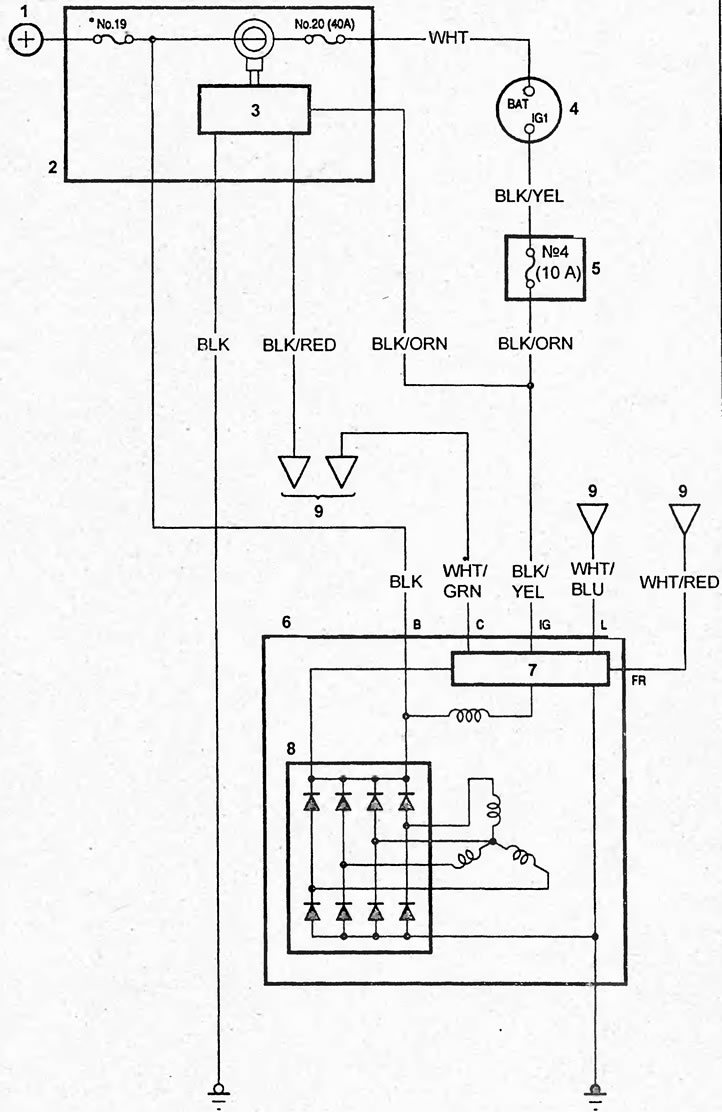

Электрическая цепь генератора. 1 - аккумуляторная батарея, 2 - блок реле и предохранителей моторного отсека, 3 - блок системы контроля напряжения питания, 4 - замок зажигания, 5 - монтажный блок в салоне, 6 - генератор, 7 - регулятор напряжения, 8 - выпрямительный блок, 9 - блок управления.
1. Проверьте, нет ли обрыва в обмотке возбуждения.

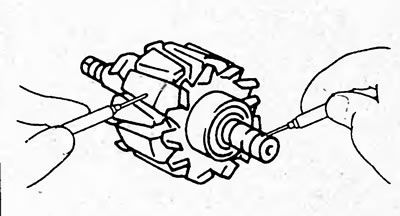

При помощи омметра измерьте сопротивление между контактными кольцами. Номинальное сопротивление (в "холодном" состоянии):
- D15B, D17A — 1,84-2,1 Ом
- К20А — 2,2 - 3,0 Ом
Если сопротивление стремится к бесконечности (цепь разомкнута), то замените ротор или генератор.
2. Проверьте, нет ли замыкания обмотки возбуждения на массу.

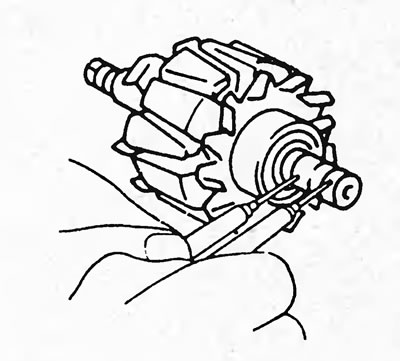

При помощи омметра проверьте наличие проводимости между полюсом ротора и контактными кольцами и валом ротора.
Если сопротивление равно "О" (цепь замкнута), то замените ротор.
3. Проверьте контактные кольца.
а) Проверьте рабочие поверхности контактных колец. На них не должно быть задиров или сколов.

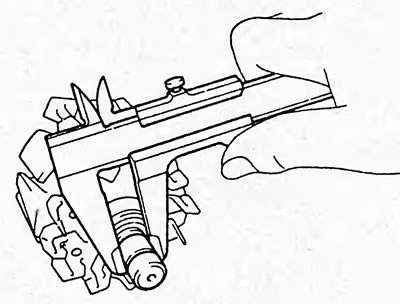

б) При помощи штангенциркуля измерьте диаметр контактных колец.
Номинальный диаметр:
- D15B, D17A — 22,7 мм
- К20А — 14,4 мм
Минимальный диаметр:
- D15B, D17A — 21,7 мм
- К20А — 14,0 мм
Если диаметр контактных колец меньше минимального диаметра, то замените ротор.
Проверка статора

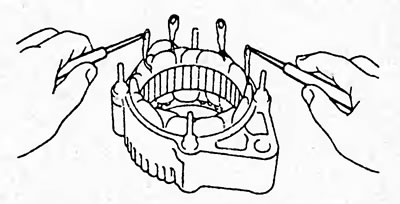

1. Проверьте, нет ли обрыва в обмотке стартера. При помощи омметра измерьте сопротивление между выводами катушек обмотки статора.
Если сопротивление стремится к бесконечности (цепь разомкнута), то замените статор.
2. Проверьте, не замыкается ли обмотка статора на массу.

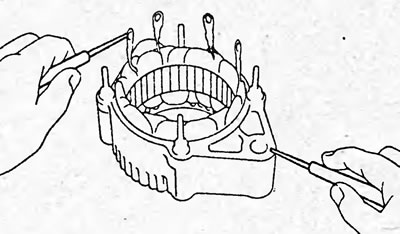

При помощи омметра измерьте сопротивление между корпусом статора и выводами катушек обмотки статора.
Если сопротивление равно "О" (цепь замкнута), то замените статор.
Проверка щеток

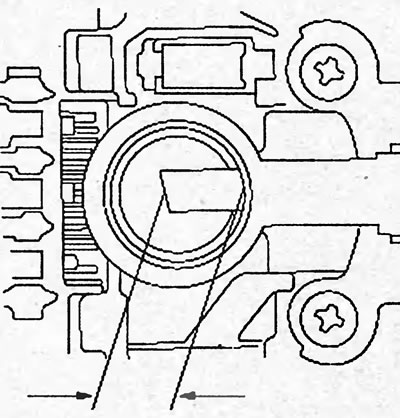

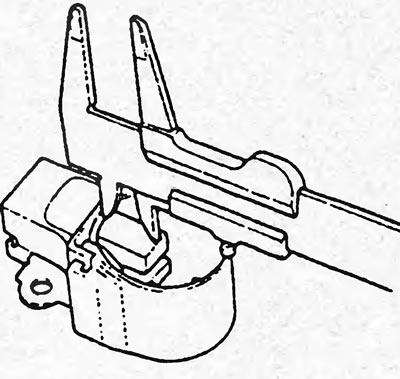

Измерьте длину выступающей части щеток.
Номинальная длина:
- К20А — 10,5 мм
- D15B, D17A — 19,0 мм
Минимальная длина:
- К20А — 1,5 мм
- D15B, D17A — 5,0 мм
D15B, D17A.
К20А.
Если длина щеток меньше минимальной длины, замените щетки и щеткодержатель в сборе.
Проверка пружин щеток

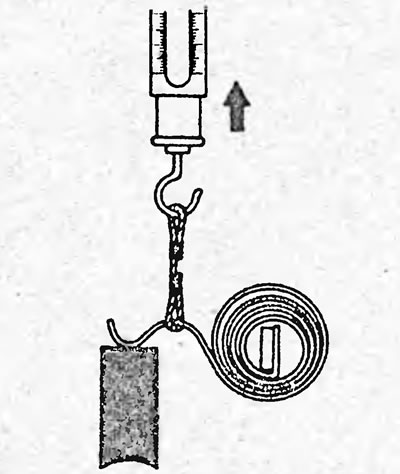

При помощи безмена измерьте натяжение пружин щеток в момент их отрыва от щетки.
Номинальное усилие:
- D15B, D17A — 3,3-4,1 Н
- К20А — 2,9 - 3,5 Н
Если усилие пружин не соответствует указанному диапазону, то замените пружины щеток.
Проверка выпрямительного блока

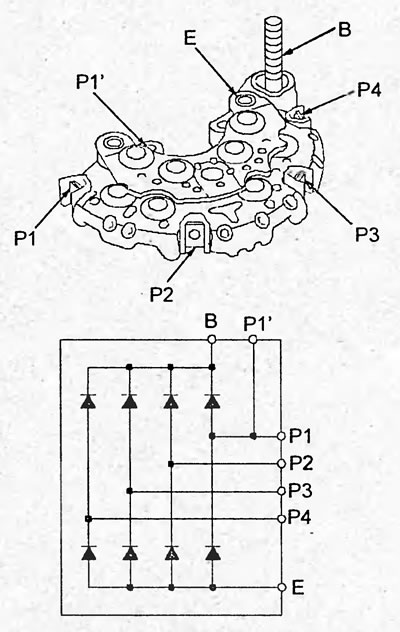

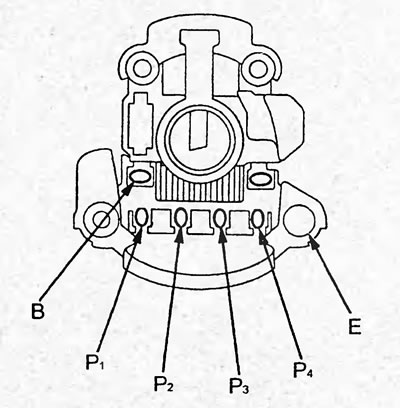

1. Проверьте проводимость между выводами "В" и "Р" и между выводами "Е" и "Р" каждой пары диодов выпрямительного блока.
Проводимость должна присутствовать только в одном направлении, как показано на рисунке.
При необходимости замените выпрямительный блок в сборе.
К20А.
D15B, D17A.
Сборка(D15B, D17A)
1. Установите шкив генератора на переднюю крышку и затяните гайку крепления шкива.
Момент затяжки — 111 Н·м
2. Удалите моторное масло или смазку с контактных колец ротора.
3. Установите регулятор напряжения.

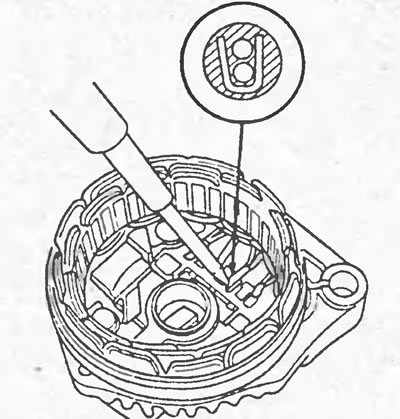

4. Установите статор, зафиксировав выводы катушек обмотки, как показано на рисунке.

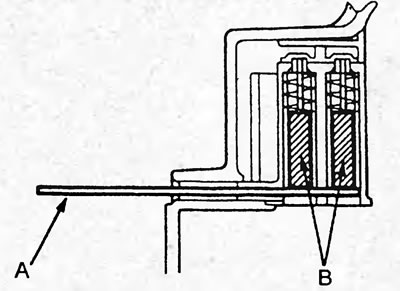

5. Вдавите щетки (В) в щеткодержатель и вставьте пластину (А) шириной 1,8 мм, как показано на рисунке, зафиксировав щетки внутри.
6. Нагрейте поверхность в области заднего подшипника с помощью теплого воздуха (50 - 60°) в течение 5 минут.

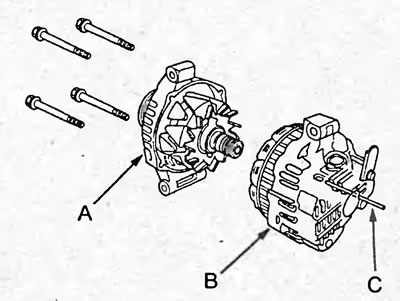

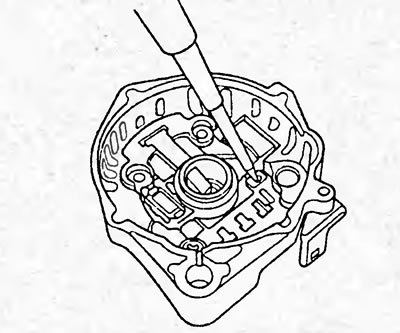

7. Установите переднюю крышку (А) в сборе с ротором на ровной поверхности, установите заднюю крышку (В) на переднюю крышку, затяните четыре болта крепления и вставьте шток (С).
8. После сборки генератора проверьте плавность вращения шкива генератора.
