Разборка и сборка (К20А)

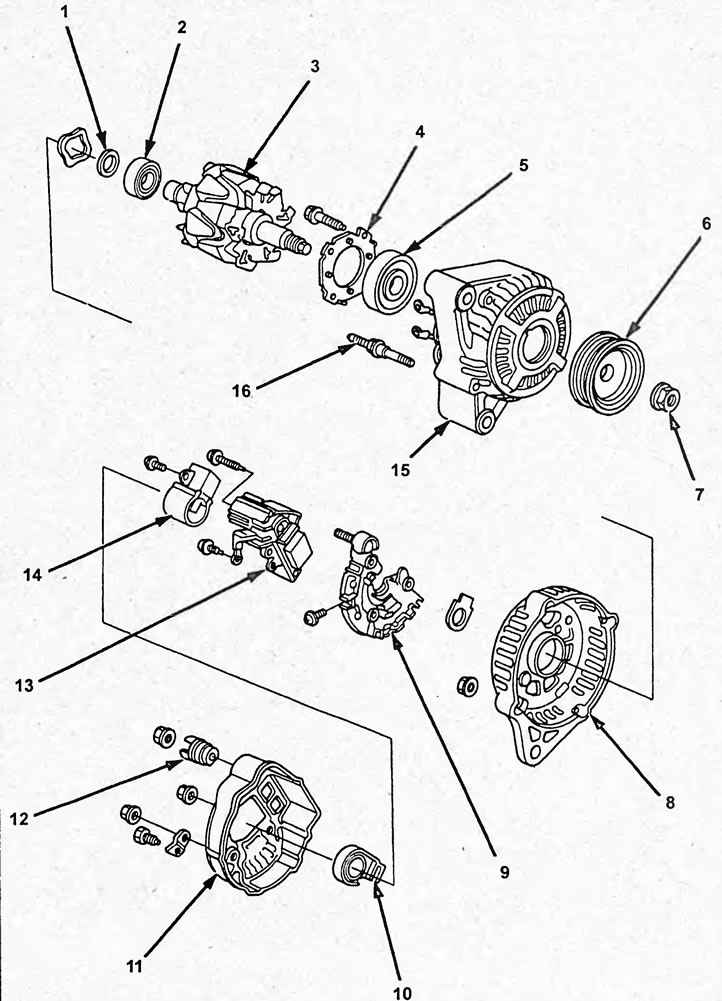

Разборка и сборка генератора (К20А). 1 - крышка подшипника, 2 - задний подшипник, 3 - ротор, 4 - держатель переднего подшипника, 5 - передний подшипник, 6 - шкив привода генератора, 7 - гайка крепления шкива привода генератора, 8 - задняя крышка, 9 - выпрямительный блок, 10 - уплотнение щеткодержателя, 11 - крышка, 12 - изолятор вывода, 13 - регулятор напряжения, 14 - щеткодержатель, 15 - передняя крышка, 16 - стяжной болт.

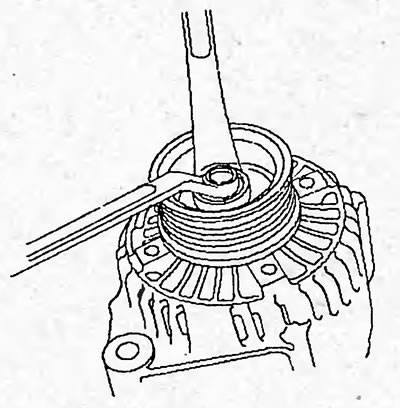

1. При необходимости замените передний подшипник. Отверните гайку крепления шкива привода генератора.
Момент затяжки — 111 Нм

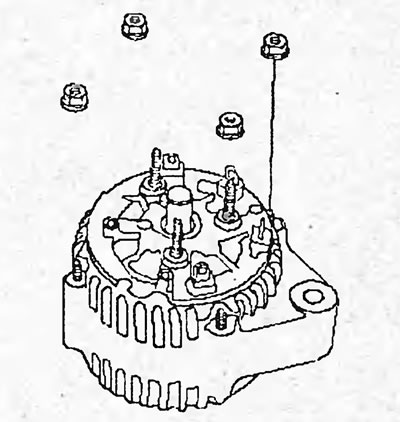

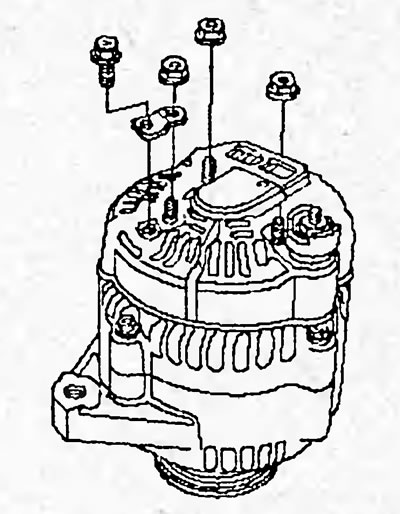

2. Отверните три гайки крепления и винт крепления крышки генератора, затем снимите пластину провода генератора.

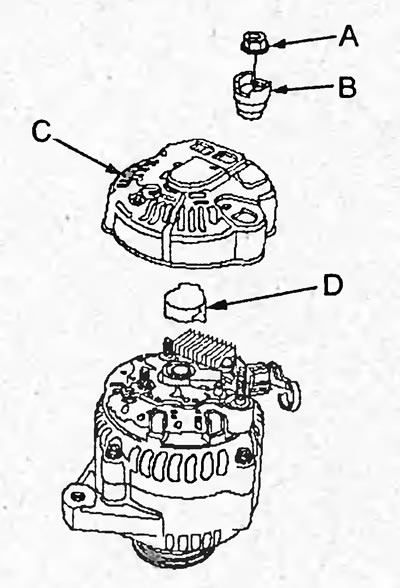

3. Отверните гайку (А), снимите изолятор (В) вывода "В", затем снимите крышку (С) и уплотнение (D).
4. Снимите щеткодержатель.

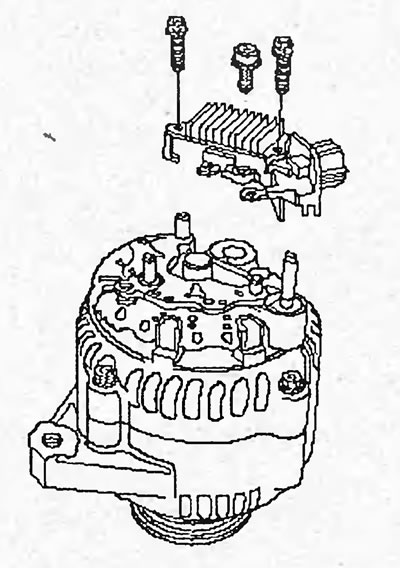

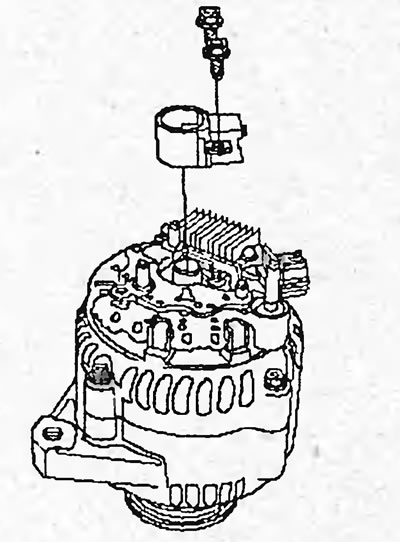

5. Снимите регулятор напряжения.

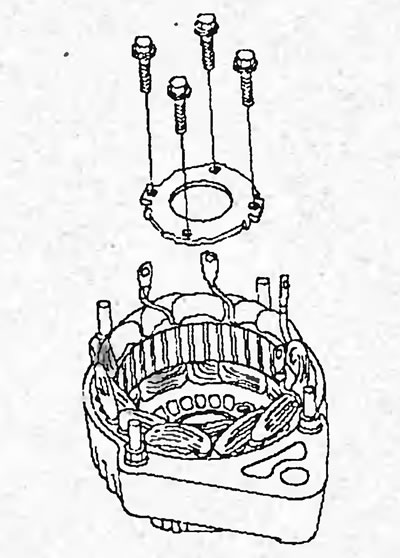

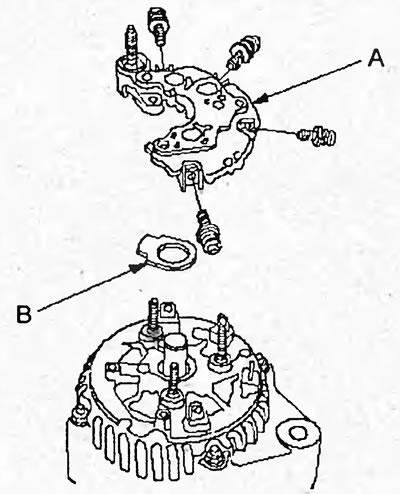

6. Отверните четыре винта, снимите выпрямительный блок (А) и уплотнение (В).
7. Отверните четыре гайки.
8. Снимите четыре изолятора (А), заднюю крышку (В) и шайбу (С).

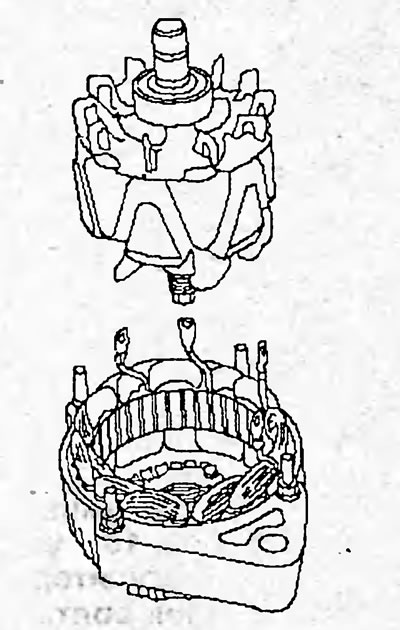

9. (Если планируется, замените передний подшипник или задний подшипник) Снимите ротор.

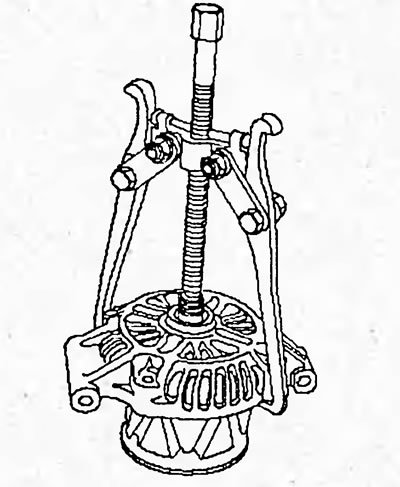

10. Снимите задний подшипник, используя спецприспособление.

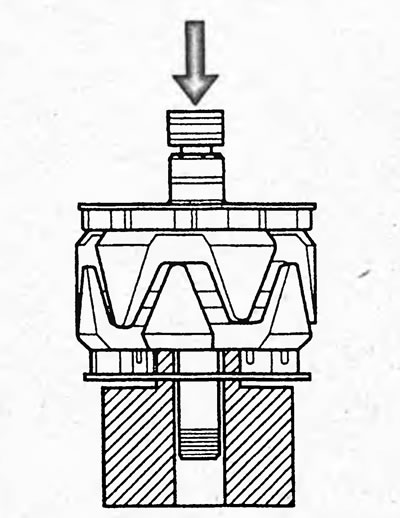

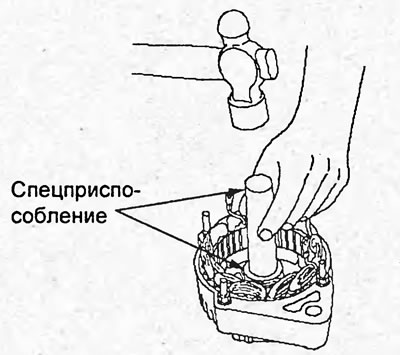

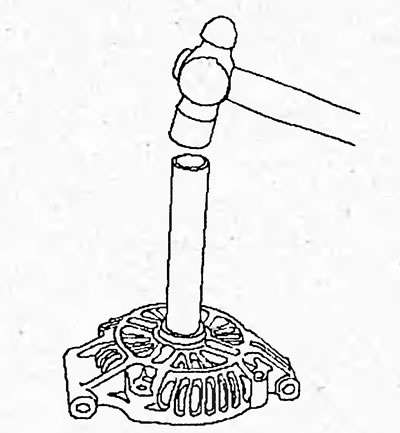

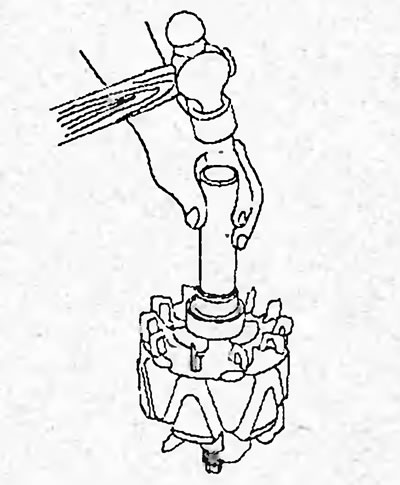

11. Используя молоток и спецприспособление, установите новый задний подшипник на вал ротора, как показано на рисунке.
12. Снимите держатель переднего подшипника.
13. Установите статор на ровную поверхность,- и с помощью молотка и спецприспособления снимите передний подшипник.

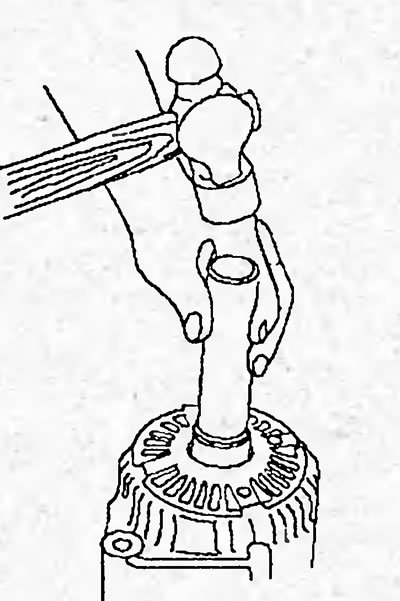

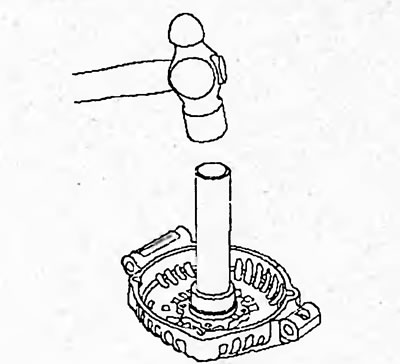

14. С помощью молотка и спецприспособления установите новый передний подшипник.
15. Сборка деталей производится в последовательности, обратной снятию.
Примечание: будьте осторожны, не допускайте попадания на компоненты генератора моторного масла или смазки.
Разборка (D15B, D17A)

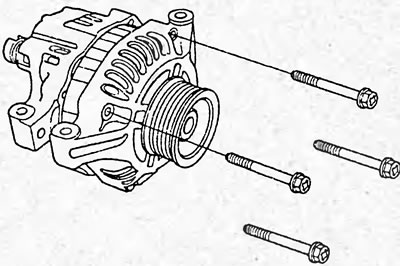

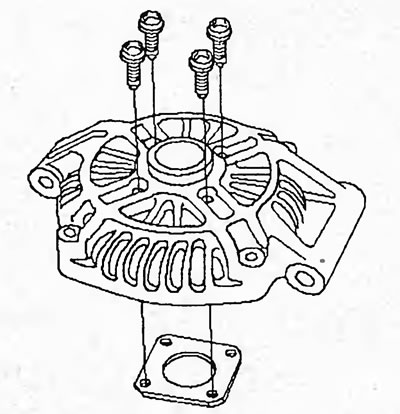

1. Отверните четыре болта крепления.

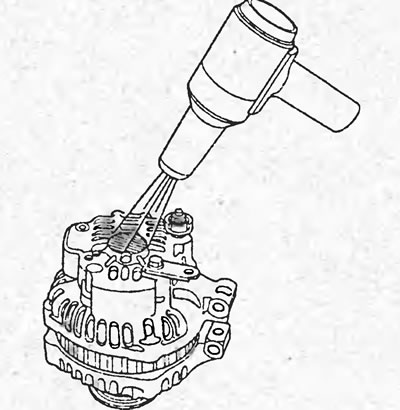

2. Нагрейте поверхность в области заднего подшипника с помощью теплого воздуха (50 - 60°) в течение 5 минут.

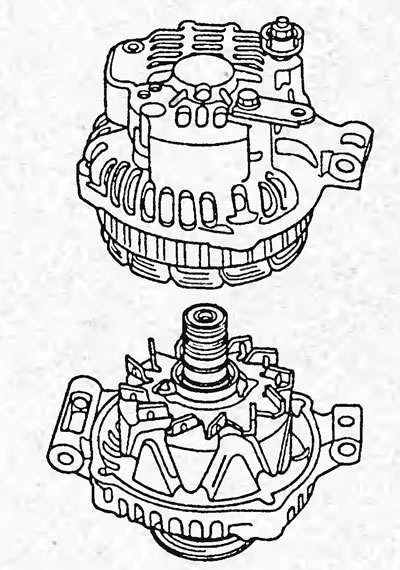

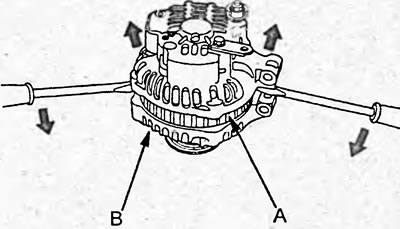

3. Вставьте плоскую отвертку между задней (А) и передней (В) крышками генератора и разъедините их, как показано на рисунке.
Внимание: не повредите статор.
4. Снимите заднюю крышку.

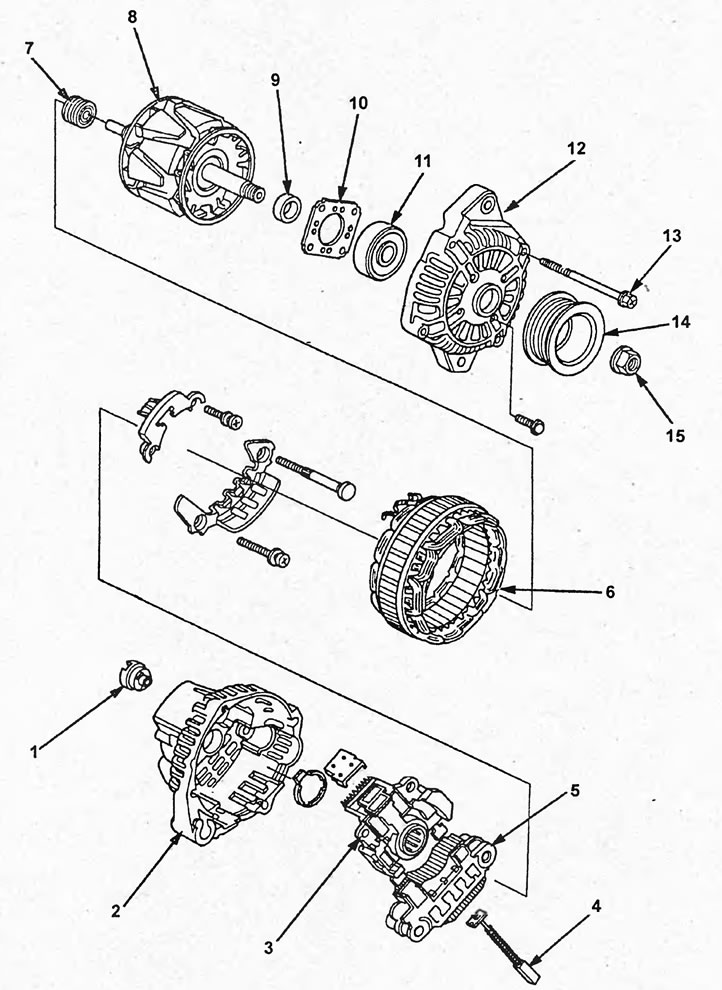

Разборка и сборка генератора (D15B, D17A). 1 - изолятор вывода, 2 - задняя крышка, 3 - регулятор напряжения, 4 - щетка, 5 - выпрямительный блок, 6 - статор, 7 - задний подшипник, 8 - ротор, 9 - уплотнение, 10 - держатель переднего подшипника, 11 - передний подшипник, 12 - передняя крышка, 13 - стяжной болт, 14 - шкив генератора, 15 - гайка крепления шкива генератора.

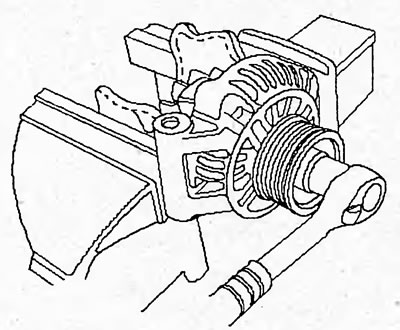

5. (Если планируется, замените передний подшипник или задний подшипник) Зажмите ротор в сборе с передней крышкой в тисках, подложив ветошь, и отверните гайку крепления шкива генератора.

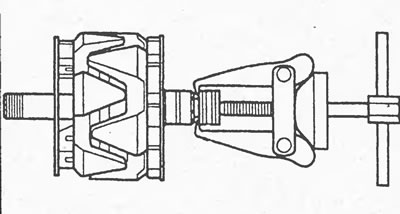

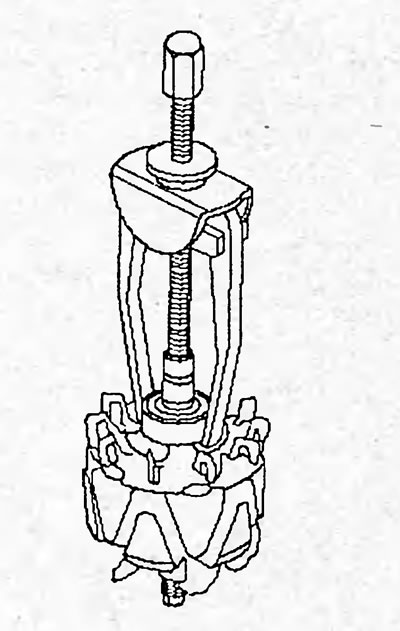

6. Снимите ротор с помощью спецприспособления.
7. Проверьте плавность вращения ротора, отсутствие повреждений поверхности ротора и контактных колец.
При необходимости замените генератор.
8. Снимите задний подшипник с помощью спецприспособления.
9. С помощью пресса установите новый задний подшипник. Прикладывайте усилие только к внешней поверхности подшипника во избежание его повреждения.
10. Снимите держатель переднего подшипника.
11. Зафиксируйте переднюю крышку в тисках и снимите передний подшипник с помощью молотка и спецприспособления, как показано на рисунке.
12. С помощью молотка и спецприспособления установите новый передний подшипник.
