Проверка хода рычага стояночного тормоза (седан)

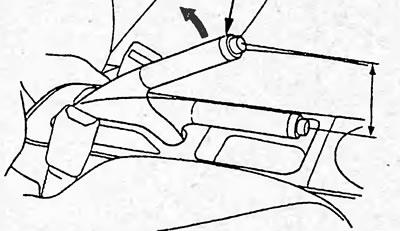

Вытяните рычаг стояночного тормоза с усилием 196 Н. Считайте слышимые щелчки.
Ход рычага:
модели с задними дисковыми тормозами — 7-8 щелчков
модели с задними барабанными тормозами:
- 2WD — 6-7 щелчков
- 4WD — 7-8 щелчков
При необходимости отрегулируйте ход рычага стояночного тормоза.
Регулировка (седан)
1. Установите противооткатные упоры под передние колеса.
2. Поддомкратьте и установите на подставки заднюю часть автомобиля.

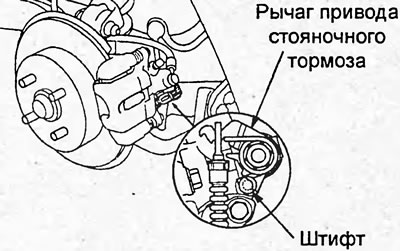

3. (Модели с задними дисковыми тормозами) Убедитесь, что рычаг привода стояночного тормоза контактирует со штифтом.
4. Снимите центральную консоль (см. главу "Кузов").
5. Вытяните рычаг стояночного тормоза на один щелчок.

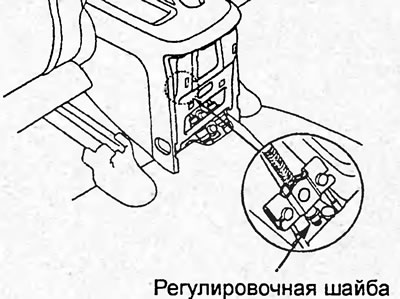

6. Вращайте регулировочную гайку до тех пор, пока задние колеса при вращении начнут подтормаживать.

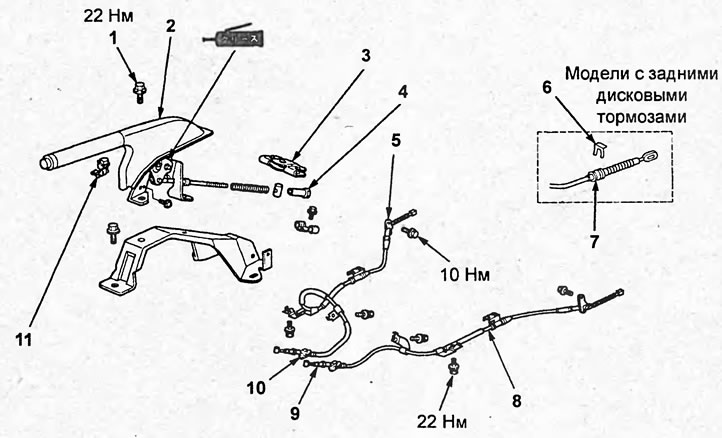

Снятие и установка тросов стояночного тормоза (седан). 1 - болт, 2 - рычаг стояночного тормоза, 3 - регулятор, 4 - регулировочная гайка, 5 - кронштейн троса, 6 - фиксатор, 7 - трос стояночного тормоза, 8 - защитный кожух, 9 - трос стояночного тормоза, 10 - уплотнительная втулка, 11 - датчик включения стояночного тормоза.
7. Отпустите рычаг стояночного тормоза и убедитесь, что задние колеса при вращении не подтормаживают и вращаются легко и плавно.
8. При необходимости повторите регулировку.
9. Установите центральную консоль (см. главу "Кузов").
Проверка хода педали стояночного тормоза (5-ти дверный хэтчбек)

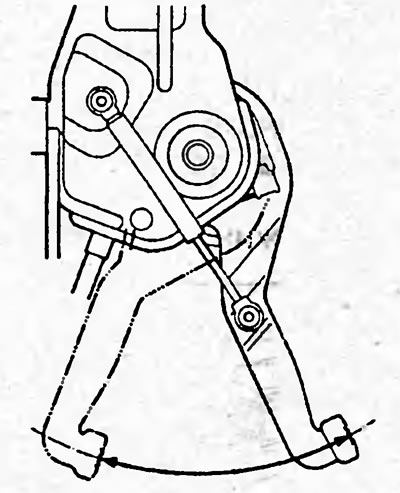

Нажмите на педаль стояночного тормоза с усилием 294 Н. Считайте слышимые щелчки.
Ход педали — 7-8 щелчков
При необходимости отрегулируйте ход педали стояночного тормоза.

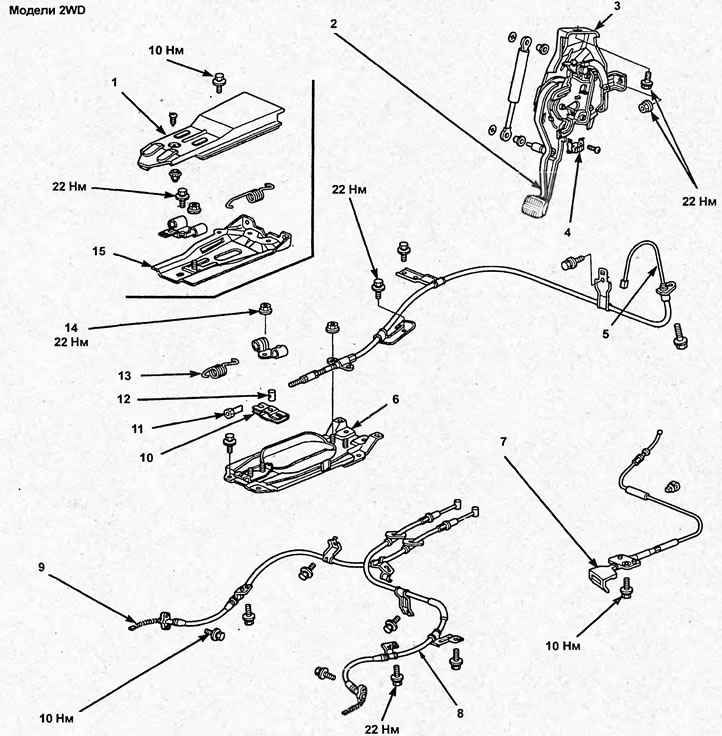

Снятие и установка тросов стояночного тормоза (5-ти дверный хэтчбек). 1 - крышка торсов стояночного тормоза, 2 - педаль стояночного тормоза, 3 - кронштейн педали в сборе, 4 - датчик включения стояночного тормоза, 5 - трос привода стояночного тормоза, 6 - кронштейн тросов, 7 - рычаг выключения стояночного тормоза, 8, 9 - задний трос стояночного тормоза, 10 - регулятор, 11 - регулировочная гайка, 12 - штифт, 13 - возвратная пружина, 14 - гайка, 15 - кронштейн тросов.
Регулировка (хэтчбек)
1. Установите противокатные упоры под передние колеса.
2. Поддомкратьте и установите на подставки заднюю часть автомобиля.
3. Отпустите педаль стояночного тормоза.
4. (Модели 2WD) Снимите крышку тросов стояночного тормоза.
5. Нажмите на педаль тормоза на один щелчок.

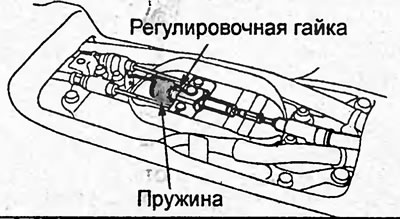

6. Снимите пружину.
7. Вращайте регулировочную гайку до тех пор, пока задние колеса при вращении начнут подтормаживать.
8. Отпустите педаль стояночного тормоза и убедитесь, что задние колеса при вращении не подтормаживают и вращаются легко и плавно.
9. Установите пружину.
10. Проверьте ход педали стояночного тормоза.
11. При необходимости повторите регулировку.
12. (Модели 2WD) Установите крышку тросов стояночного тормоза.
Тросы стояночного тормоза
Снятие и установку тросов производите руководствуясь, сборочным рисунком "Снятие и установка тросов стояночного тормоза".
