Проверка напряжения на выводах блока управления системы ABS (Honda Civic 7)

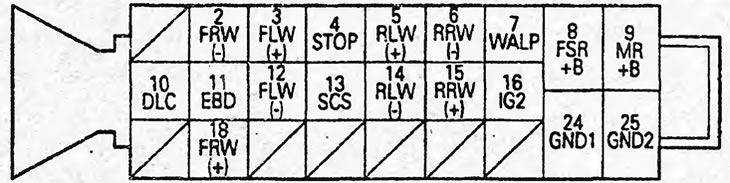

1. При помощи вольтметра проверьте напряжение на выводах разъема блока управления системы ABS.

2. Сравните измеренные значения с приведенными в таблице "Напряжение на выводах блока управления системы ABS". При необходимости отремонтируйте или замените неисправный элемент.

Таблица. Коды неисправностей системы ABS.

Код неисправности	Неисправность	Возможное место неисправности
11	Обрыв или короткое замыкание в цепи датчика частоты вращения переднего правого колеса	Датчик частоты вращения колеса Ротор датчика частоты вращения колеса Проводка
12	Неверный сигнал (искажение сигнала или внезапное изменение сигнала) датчика частоты вращения переднего правого колеса
13	Обрыв или короткое замыкание в цепи датчика частоты вращения переднего левого колеса
14	Неверный сигнал (искажение сигнала или внезапное изменение сигнала) датчика частоты вращения переднего левого колеса
15	Обрыв или короткое замыкание в цепи датчика частоты вращения заднего правого колеса
16	Неверный сигнал (искажение сигнала или внезапное изменение сигнала) датчика частоты вращения заднего правого колеса
17	Обрыв или короткое замыкание в цепи датчика частоты вращёния заднего левого колеса
18	Неверный сигнал (искажение сигнала или внезапное изменение сигнала) датчика частоты вращения заднего левого колеса
21	Неисправность ротора датчика частоты вращения переднего правого колеса
22	Неисправность ротора датчика частоты вращения переднего левого колеса	Ротор датчика частоты вращения колеса
23	Неисправность ротора датчика частоты вращения заднего правого колеса
24	Неисправность ротора датчика частоты вращения заднего левого колеса
31	Неисправность электромагнитного клапана модулятора давления	Электромагнитный клапан Блок управления системы ABS Проводка
32
33
34
35
36
37
38
41	Переднее правое блокируется во время работы системы ABS	Датчик частоты вращения колеса Ротор датчика частоты вращения колеса Блок управления системы ABS Модулятор давления Проводка
42	Переднее левое блокируется во время работы системы ABS
43	Заднее правое блокируется во время работы системы ABS
44	Заднее левое блокируется во время работы системы ABS
51	Блокировка электродвигателя насоса системы ABS	Предохранитель №10 в монтажном блоке (в подкапотном пространстве) Модулятор давления Блок управления системы ABS Проводка
52	Электродвигатель насоса системы ABS не включается	Электродвигатель насоса системы ABS Блок управления системы ABS Предохранитель №10 в монтажном блоке (в подкапотном пространстве) Проводка
53	Электродвигатель насоса системы ABS не выключается (постоянно работает)	Электродвигатель насоса системы ABS Блок управления системы ABS
54	Неисправность реле "Fail Safe" системы ABS	Модулятор давления Блок управления системы ABS Проводка
61	Низкое напряжение на реле аварийного режима	Источник питания Проводка
62	Высокое напряжение на реле аварийного режима
71	Колеса установленные на автомобиль имеют разную размерность	Установлены колеса разной размерности Давление в шинах неодинаковое
81	Неисправность блока управления системы ABS	Блок управления системы ABS

Таблица. Напряжение на выводах блока управления системы ABS.

Вывод	Сигнал	Выводы для проверки	Условия проверки	Напряжение, В
2	FRW (-)	2-18	Переднее правое колесо вращается с частотой 1 об/сек	0,053 В или более (АС)
3	FLW (+)	3-12	Переднее левое колесо вращается с частотой 1 об/сек	0,053 В или более (АС)
4	STOP	4-GND	Педаль тормоза нажата	VB
			Педаль тормоза не нажата	Менее 0,3 В
5	RLW (+)	5-14	Заднее левое колесо вращается с частотой 1 об/сек	0,053 В или более (АС)
6	RRW (-)	6-15	Заднее правое колесо вращается с частотой 1 об/сек	0,053 В или более (АС)
7	WALP	7-GND	Зажигание включено	≈6 В
8	FSR+B	8 - GND	Постоянно	VB
9	MR+B	9-GND	Постоянно	VB
10	DLC	-	-	-
11	EBD	11 - GND	Стояночный тормоз включен	Менее 0,3 В
			Стояночный тормоз выключен	VB
12	FLW (-)	12-3	Переднее левое колесо вращается с частотой 1 об/сек	0,053 В или более (АС)
13	SCS	-	-	-
14	RLW (-)	14-5	Заднее левое колесо вращается с частотой 1 об/сек	0,053 В или более (АС)
15	RRW (+)	15-6	Заднее правое колесо вращается с частотой 1 об/сек	0,053 В или более (АС)
16	IG2	16-GND	Зажигание включено	VB
18	FRW (-)	18-2	Переднее правое колесо вращается с частотой 1 об/сек	0,053 В или более (АС)
24	GND1	-	-	-
25	GND2	-	-	-

Примечание:

• АС - измерения производить в режиме переменного тока;
• V_B - напряжение аккумуляторной батареи.
