Описание системы диагностики
Электронный блок управления имеет систему защиты от сбоев, которая может определить неисправность в системе. Когда обнаружена неисправность, электронный блок управления отключает систему ABS, а на комбинации приборов загорается индикатор "ABS".
Считывание кодов у неисправностей
Считывание кодов с помощью сканера
1. При выключенном зажигании подсоедините сканер к диагностическому разъему.
2. Включите зажигание и считайте коды неисправностей. Подробную информацию по процедуре считывания кодов неисправностей смотрите в инструкции по эксплуатации диагностического прибора.
3. После считывания кодов и устранения неисправностей удалите коды (см. подраздел "Удаление кодов неисправностей").
Считывание кодов с помощью индикатора "ABS"

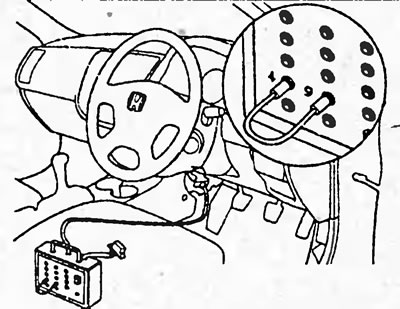

1. При выключенном зажигании подсоедините спецприспособление к диагностическому разъему, расположенному под панелью приборов.
2. Перемкните выводы "4" и "9" на спецприспособлении.
3. Включите зажигание.
Внимание: не нажимайте на педаль тормоза при включении зажигания. Если нажать педаль тормоза при включении зажигания, система перейдет в режим стирания кодов неисправностей.
4. После включения зажигания индикатор системы ABS загорится на 2 секунды и погаснет на 3,6 секунды, после чего начнется вывод кодов неисправностей.

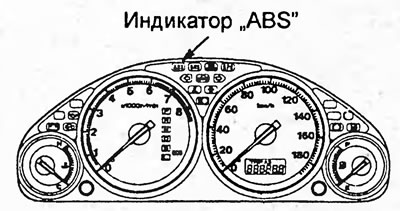

5. Считайте коды неисправностей по вспышкам индикатора "ABS".
Примечание:
- Код неисправности состоит из двух цифр: первая цифра определяется по серии длительных вспышек, а вторая цифра по серии коротких вспышек.
- Коды неисправностей выводятся в порядке возрастания их номеров.
- После вывода последнего кода неисправности вывод кодов начинается с начала.

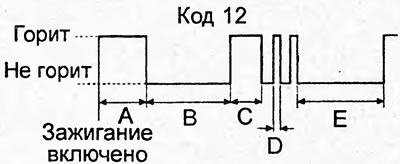

А - 2 сек, В - 3,6 сек, С - 1,3 сек, D - 0,3 сек, Е - 3,6 сек.
6. Выключите зажигание и снимите перемычку.

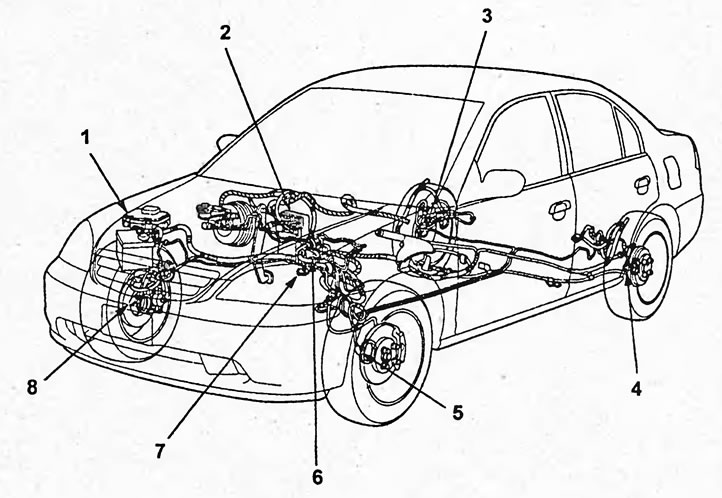

Расположение элементов системы ABS. 1 - монтажный блок в моторном отсеке, 2 - монтажный блок в салоне, 3, 4 - датчик частоты вращения заднего колеса, 5, 8 - датчик частоты вращения переднего колеса, 6 - модулятор давления и блок управления системы ABS, 7 - диагностический разъем.

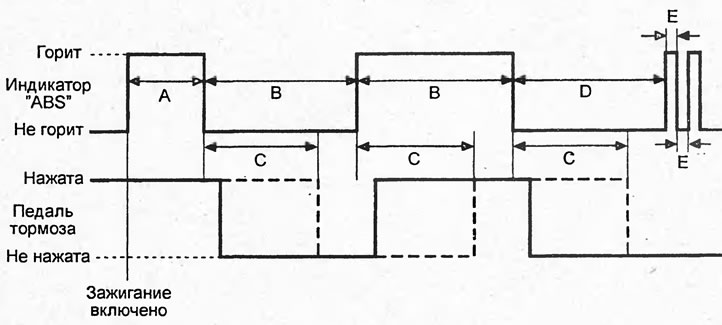

Стирание кодов неисправностей. А - 2 сек, В - 4 сек, С - не белее 3 сек, D - 5 сек, Е - 0,3 сек.
Удаление кодов неисправностей
Удаление кодов с помощью сканера
1. При выключенном зажигании подсоедините сканер к диагностическому разъему.
2. Включите зажигание и удалите коды неисправностей. Подробную информацию по процедуре удаления кодов неисправностей смотрите в инструкции по эксплуатации диагностического прибора.
Удаление кодов без использования сканера

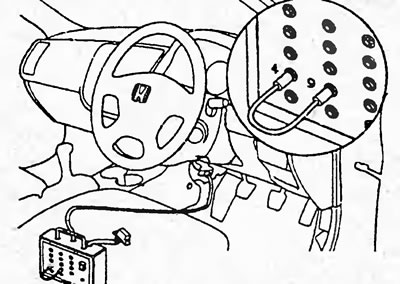

1. При выключенном зажигании подсоедините спецприспособление к диагностическому разъему, расположенному под панелью приборов.
2. Перемкните выводы "4" и "9" на спецприспособлении.
3. Нажмите на педаль тормоза и, удерживая ее, включите зажигание.
4. Отпустите педаль тормоза, когда индикатор "ABS" погаснет.
5. Нажмите на педаль тормоза, когда индикатор "ABS" загорится.
6. Отпустите педаль тормоза, когда индикатор "ABS" погаснет.
7. Через 5 секунд индикатор должен мигнуть 2 раза, что свидетельствует о стирании кодов неисправностей.
