Внимание: не допускайте падения модулятора давления с блоком управления системы ABS.
Примечание:
- При снятии руководствуйтесь сборочным рисунком "Снятие и установка модулятора давления с блоком управления системы ABS".
- Установка производится в порядке, обратном снятию.
- После установки:
- прокачайте тормозную систему;
- запустите двигатель и убедитесь, что индикатор "ABS" погас.

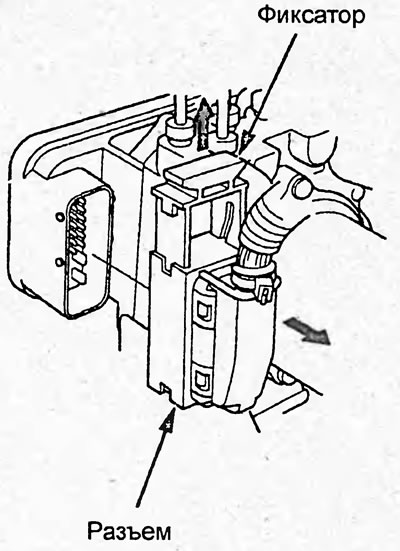

1. Поднимите вверх фиксатор и отсоедините разъем от модулятора давления.

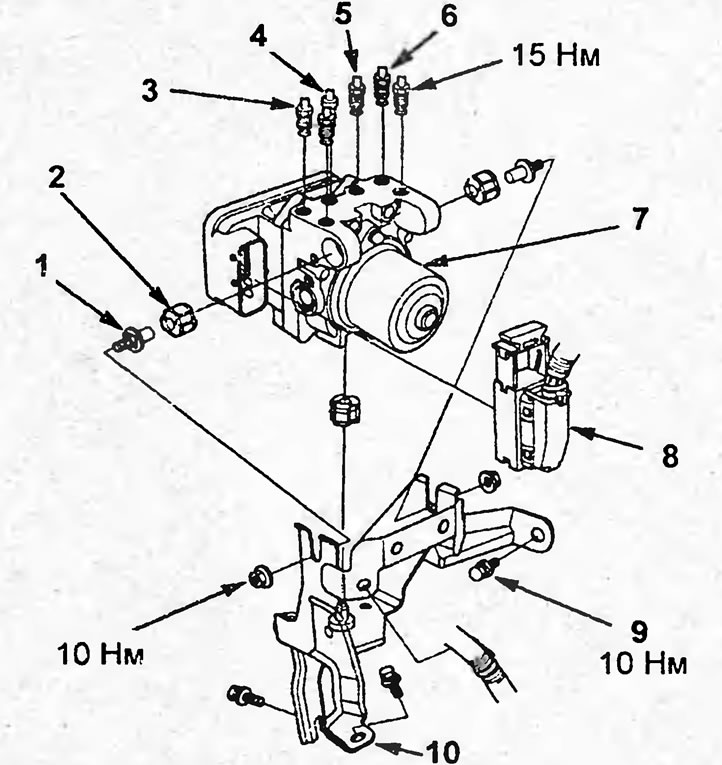

Снятие и установка модулятора давления с блоком управления системы ABS. 1 - шпилька, 2 - резиновая втулка, 3 - трубка контура переднего правого колеса, 4 - трубка контура заднего левого колеса, 5 - трубка контура заднего правого колеса, 6 - трубка контура переднего левого колеса, 7 - модулятор давления и блок управления системы ABS, 8 - разъем, 9 - болт, 10 - кронштейн.
2. Отверните гайки и отсоедините 6 тормозных трубок.
3. Отверните 2 гайки крепления модулятора давления.
4. Снимите модулятор давления с блоком управления системы ABS.
