Demontarea plăcii de presiune și a discului de ambreiaj acționat

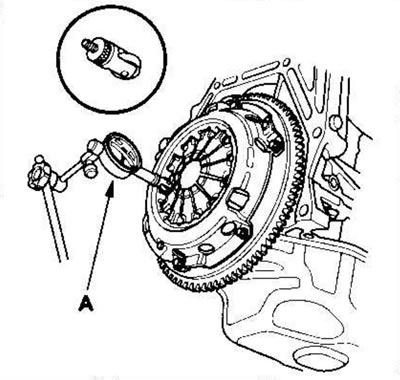

1. Verificați înălțimea vârfurilor arcului diafragmei folosind indicatorul (A). Dacă înălțimea depășește limita admisă, înlocuiți placa de presiune.
| Standard (nou) | 0,6 mm |
| Limită | 0,8 mm |

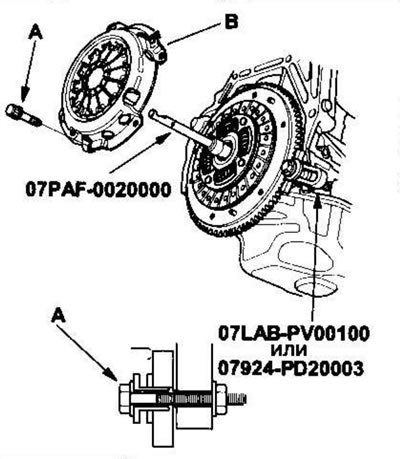

2. Instalați unealta specială așa cum se arată în figură.
3. Pentru a preveni deformarea, slăbiți șuruburile de montare a plăcii de presiune (A) în cruce în mai multe treceri, apoi scoateți placa de presiune (B).

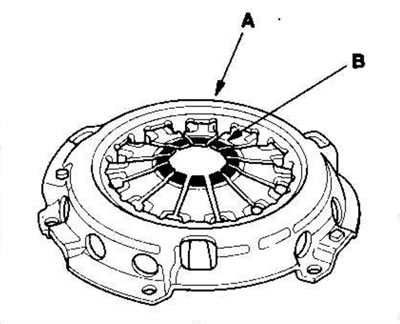

4. Verificați suprafața plăcii de presiune (A) pentru uzură, crăpături sau arsuri.
5. Verificați dacă vârfurile arcului diafragmei (B) prezintă uzură în zona în care intră în contact cu rulmentul de eliberare.

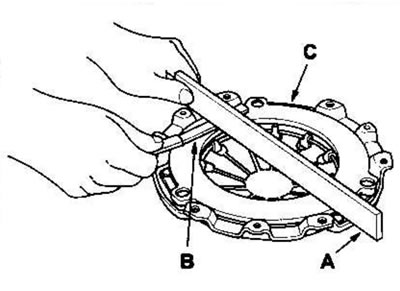

6. Verificați dacă există deformări pe suprafața plăcii de presiune folosind o riglă (A) și un calibru (B). Măsurați de-a lungul plăcii de presiune (C). Dacă deformarea depășește limita admisă, înlocuiți placa de presiune.
| Standard (nou) | 0,03 mm |
| Limită | 0,15 mm |

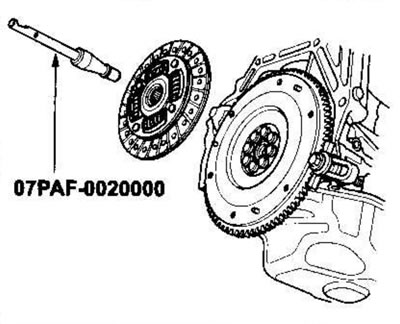

7. Scoateți discul ambreiajului acționat folosind o unealtă specială.
8. Verificați garnitura de fricțiune a discului receptor al ambreiajului pentru orice semne de patinaj sau ulei. Dacă discul de ambreiaj este ars, înnegrit sau uleios, înlocuiți-l.

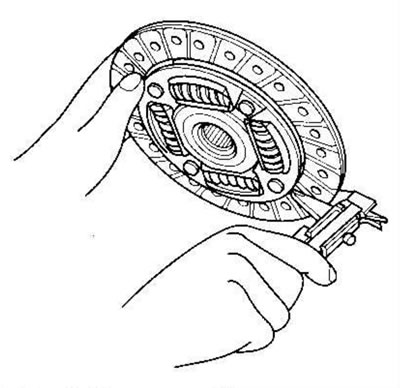

9. Măsurați grosimea discului acționat de ambreiaj. Dacă grosimea este mai mică decât limita admisă, înlocuiți discul de ambreiaj.
| Standard (nou) | 8,7-9,3 mm |
| Limită | 6,0 mm |

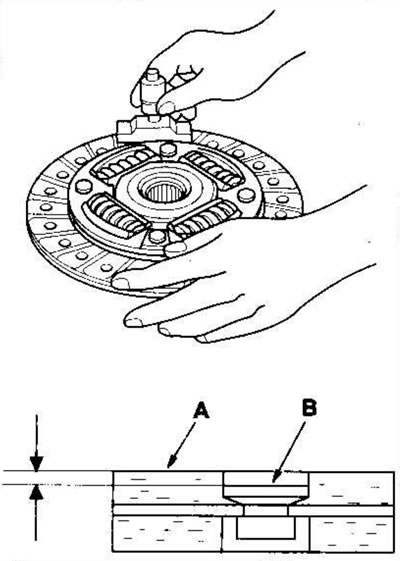

10. Măsurați distanța dintre suprafața (A) a materialului de fricțiune și nit (B) pe ambele părți. Dacă grosimea este mai mică decât limita admisă, înlocuiți discul de ambreiaj.
| Standard (nou) | 1,65-2,25 mm |
| Limită | 0,7 mm |
