Примечание: проверка зазоров должна осуществляться при температуре двигателя 10 - 40°C.

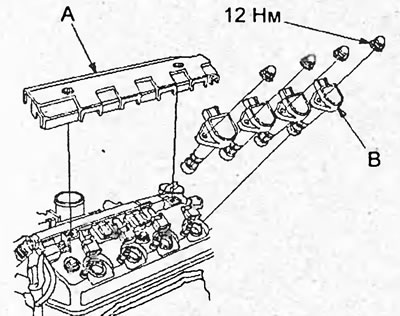

1. Снимите крышку катушек зажигания (А) и снимите катушки зажигания (В).

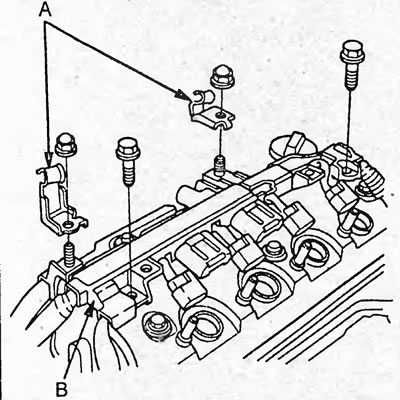

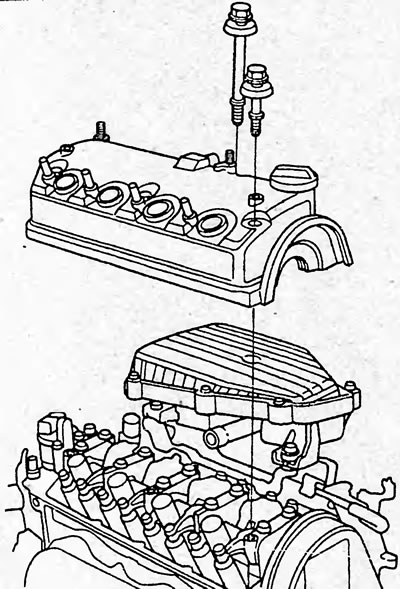

2. Снимите кронштейны (А) троса привода дроссельной заслонки и кронштейн (В) жгута проводов с крышки головки блока цилиндров.
3. Снимите крышку головки блока цилиндров.

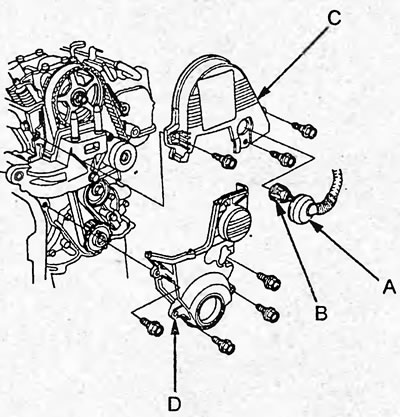

4. Снимите уплотнение (А) и отсоедините разъем (В) датчика положения распределительного вала с верхней крышки ремня привода ГРМ, как показано на рисунке ниже.
5. Снимите верхнюю (С) и нижнюю (D) крышки ремня привода ГРМ.

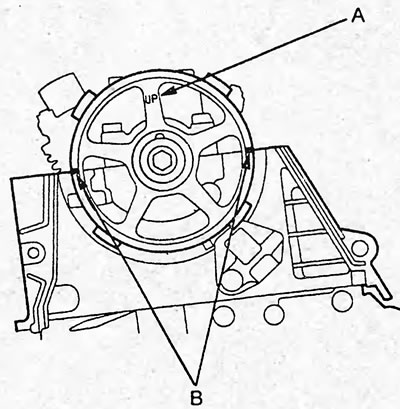

6. Установите поршень первого цилиндра в ВМТ. При этом метка "UP" (А) на шкиве распределительного вала должна быть направлена вверх, а метки ВМТ (В) должны лежать в плоскости головки блока цилиндров.

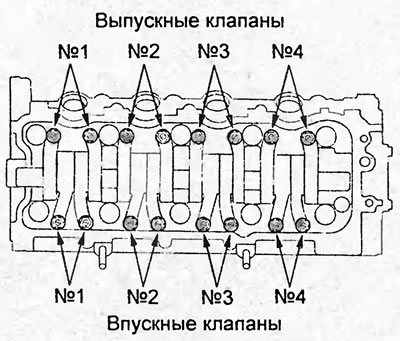

7. Выберите соответствующие щупы для измерения теплового зазора в приводе клапанов.
Щуп для измерения зазоров в приводе:
- впускных клапанов — 0,18 - 0,22 мм
- выпускных клапанов — 0,23 - 0,27 мм

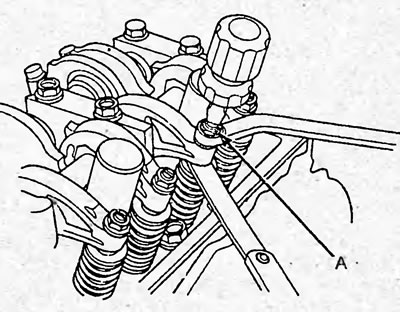

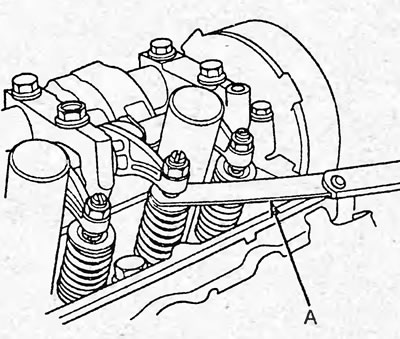

8. Установите щуп (А) между регулировочным винтом и торцом клапана. Подвигайте щуп вперед и назад, при этом должно ощущаться легкое сопротивление.

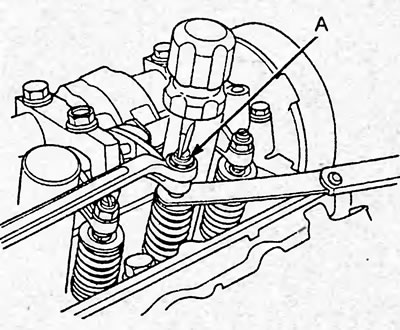

9. Если сопротивление велико или отсутствует, ослабьте контргайку (А) и отрегулируйте зазор регулировочным винтом.
Зазор:
- впускных клапанов — 0,18-0,22 мм
- выпускных клапанов — 0,23-0,27 мм
D15B модели без системы VTEC.
Остальные.
10. Затяните контргайку и перепроверьте зазор. Отрегулируйте его в случае необходимости.
Момент затяжки:
D15В модели без
- системы VTEC — 18Н·м
- Остальные — 20 Н·м

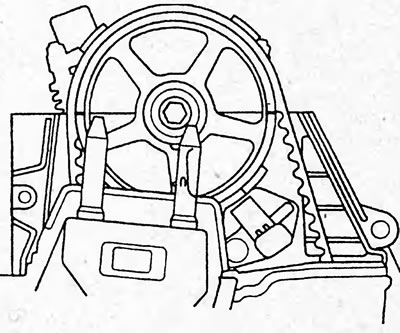

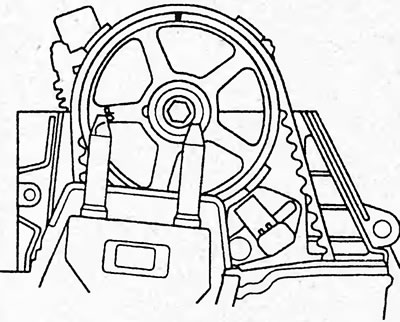

11. Установите поршень третьего цилиндра в ВМТ. При этом метка "UP" на шкиве распределительного вала должна быть направлена, как показано на рисунке.
12. Проверьте и, при необходимости, отрегулируйте зазор.в приводе клапанов третьего цилиндра.

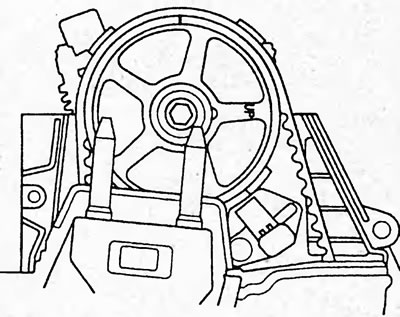

13. Установите поршень четвертого цилиндра в ВМТ. При этом метка "UP" на шкиве распределительного вала должна быть направлена, как показано на рисунке.
14. Проверьте и, при необходимости, отрегулируйте зазор в приводе клапанов четвертого цилиндра.
15. Установите поршень второго цилиндра в ВМТ. При этом метка "UP" на шкиве распределительного вала должна быть направлена, как показано на рисунке.
16. Проверьте и, при необходимости, отрегулируйте зазор в приводе клапанов второго цилиндра.
17. Установите крышку головки блока цилиндров.

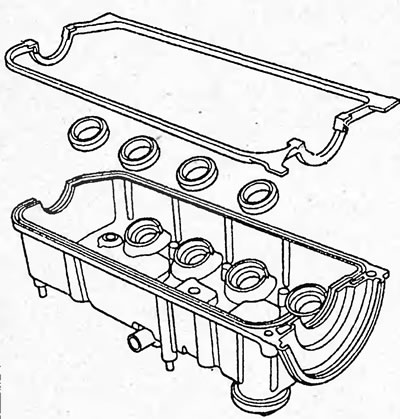

а) Тщательно очистите прокладку и канавку под прокладку крышки головки блока цилиндров.
б) Установите прокладку в крышку.
в) Убедитесь, что контактные поверхности чистые и сухие.

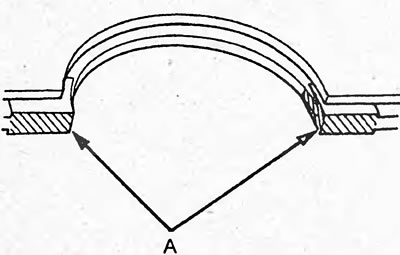

г) Нанесите слой герметика на крышку головки блока цилиндров, на места (А), указанные на рисунке.
Примечание: детали необходимо установить в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.

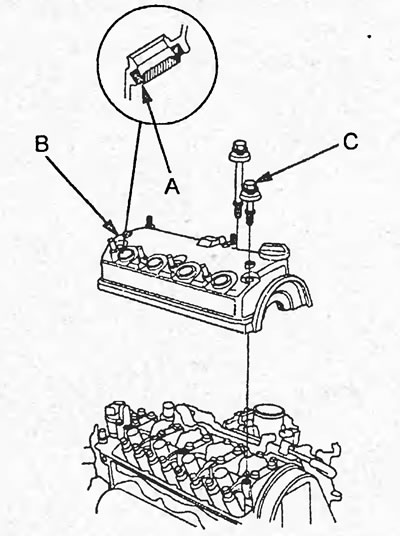

д) Удерживая прокладку крышки головки блока цилиндров в нужном положении, установите уплотнения свечей зажигания (А). Затем установите крышку головки блока цилиндров (В). Перемещая крышку вперед и назад, установите прокладку.
е) Проверьте шайбы болтов крепления крышки. Замените поврежденные.

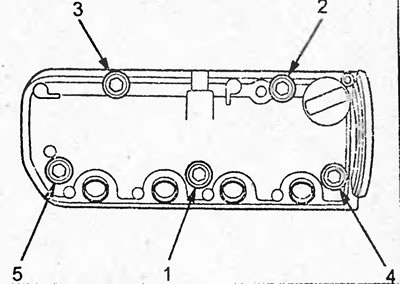

ж) Затяните болты (С) в 2-3 прохода в последовательности, указанной на рисунке.
Момент затяжки — 10 Н·м

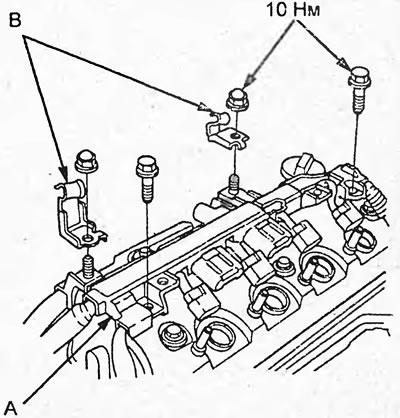

з) Установите кронштейн (А) жгута проводов и кронштейны (В) троса привода дроссельной заслонки.
18. Установка деталей при сборке производится в последовательности, обратной снятию.
