Примечание:
- Регулировку клапанов следует производить только тогда, когда температура головки цилиндров ниже 38°C.
- После выполнения регулировки ослабьте болт шкива коленчатого вала, затем снова затяните его с усилием 20 Nm (2,0 кгс/м) и доверните на 90°.
1. Отсоедините шланг сапуна, затем снимите кожух воздушного фильтра.
2. Снимите крышку головки цилиндров.
Примечание: При установке крышки головки цилиндров см. п. «Установка».
3. Снимите верхнюю крышку.

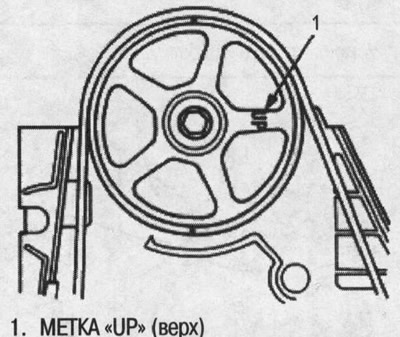

4. Установите поршень цилиндра №1 в ВМТ в такте сжатия. Метка «UP» (верх) на шкиве распределительного вала должна находиться сверху, а метки ВМТ должны совместиться с верхней поверхностью головки цилиндров.
5. Выполните регулировку клапанов на цилиндре №1:
- Впуск: 0,20 мм±0,02 мм
- Выпуск: 0,25 мм±0,02 мм
6. Ослабьте контргайку и вращайте регулировочный винт, пока щуп не будет входить и выходить с некоторым сопротивлением.
Примечание: Не перетягивайте контргайки, поскольку коромысла изготовлены из алюминия.
 |
 |
7. Затяните контргайку и снова проверьте зазор. При необходимости повторите регулировку.
8. Проверните коленчатый вал на 180° против часовой стрелки (шкив распределительного вала проворачивается на 90°). Метка «UP» (верх) должна находиться со стороны выпуска. Отрегулируйте клапаны на цилиндре №3.
9. Проверните коленчатый вал на 180° против часовой стрелки и подведите поршень цилиндра №4 в ВМТ. Снова покажутся оба выреза ВМТ. Отрегулируйте клапаны на цилиндре №4.
10. Проверните коленчатый вал на 180° против часовой стрелки и подведите поршень цилиндра №2 в ВМТ. Метка «UP» (верх) должна находиться со стороны впуска. Отрегулируйте клапаны на цилиндре №2.
