Делови паркирне кочнице: 1. Подељена подлошка; 2. Опружна подлошка; 3. Оса; 4. Ручица |
Делови добош кочнице (подешавач је уметнут унутар горње опруге): 1. Ручица регулатора; 2. Горњи извор; 3. Ручица погона кочионе папуче; 4. Опруга регулатора |
Испит
Ако се открију пукотине, контаминација или смањење дебљине испод норме, плочице добош кочница се замењују као комплет на осовини. Дебљина нових плочица:
- 3,9-4,5 mm (CR-V)
- 4,5 мм (Одисеј В6)
Максимална дебљина 2,0 мм (CR-V и Odyssey V6).
Уклањање
1. Подигните задњи део возила и уклоните бубањ.

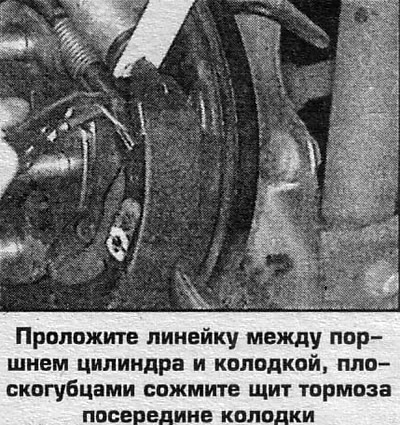

2. Поставите лењир између клипа цилиндра и палице и клештима стисните штитник кочнице у средини палице.
3. Користећи танке клешта са округлим врхом, стисните крај опруге и одвојите је од ципеле.
4. Уклоните доњу опругу.

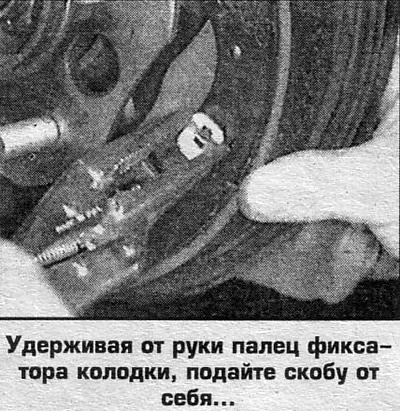

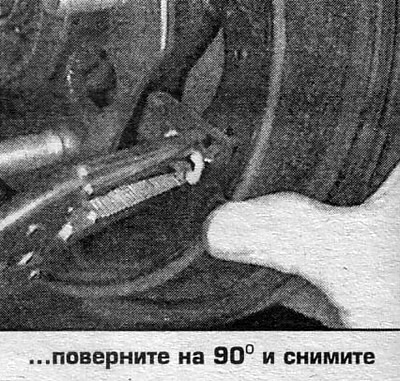

5. Док држите клин за држач ципеле руком, гурните носач од себе, окрените га за 90° и извадите га из клина.

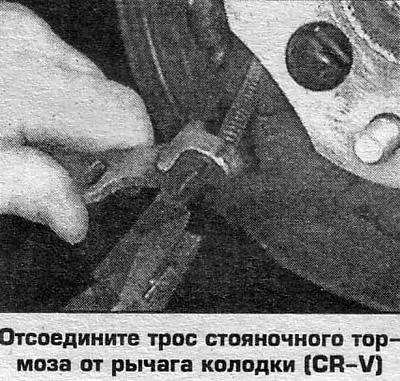

6. Уклоните предњу патику, подешавач и остале делове. Одвојите сајлу ручне кочнице од ручице кочионе папуче.

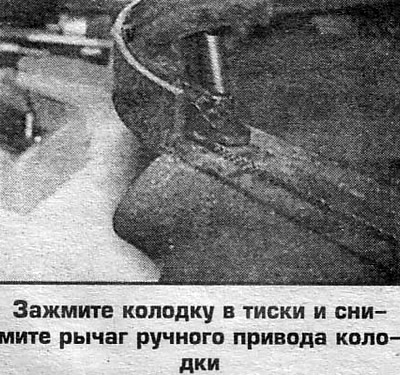

7. Причврстите ципелу у шкрипцу, избаците раздвојену подлошку и уклоните ручицу ручног погона ципеле (фотографија).
8. Проверите стање цилиндра точка.
Инсталација

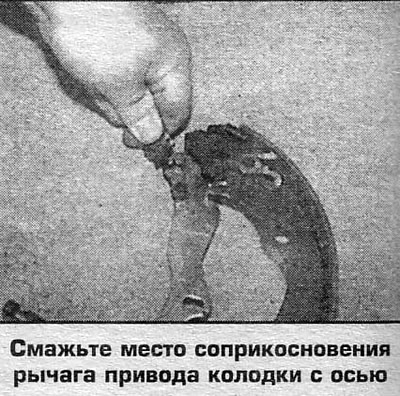

9. Очистите ручицу, подмажите тачку контакта са осовином и замените је новом патиком.
Да бисте причврстили полугу за ципелу, причврстите крајеве подлошке са раздвојеним делом.
10. Подмажите следеће делове машћу са високом тачком топљења:
- навоји подешавача кочница и део фрикције граничника,
- сви избочени делови који се трљају од челичне основе кочионе папуче и штита,
- прорези у клипу цилиндра точка и у доњој носећој плочи папуче.
11. Поставите сајлу ручне кочнице на ручицу и поставите патику на штитник, замењујући клин и опружну копчу држача.
12. Поставите лењир између клипа цилиндра и палице и клештима стисните штитник кочнице у средини палице.
13. Поставите регулатор са опругама на предњу палицу, постављајући предњу палицу на штит кочнице, закачите доњу опругу на задњу палицу. Осигурајте предњу патику опружном копчом (замените клин и опружну копчу).
14. Поставите други крај горње опруге на ципелу. Уклоните лењир који се налази испод ципеле.
15. Монтирајте бубањ и причврстите га наврткама точка.
16. Док окрећете бубањ, раширите јастучиће окретањем назубљеног точка регулатора помоћу одвијача док се не појави благи шум. Ако је потребно, уклоните бубањ и раширите папуче окретањем точкића за подешавање ручно.
17. Монтирајте точкове и спустите возило.
18. Притисните педалу кочнице неколико пута да бисте затегли регулатор. Док возите малом брзином у оба смера, периодично притискајте педалу кочнице (око 5 минута).
19. Проверите подешавање ручне кочнице и ниво течности у резервоару.
 |
 |
 |
 |
 |
 |
Подмажите делове кочница гуменом машћу на следећим местима: 1. Регулаторни вијак; 2. Горњи извор; 3, 6. Оса; 4. Опруга регулатора; 5. Подмажите клизне површине гуменом машћу |
Подмажите следеће делове кочница машћу са високом тачком топљења на назначеним местима: 1. Крајеви плочица у контакту са клипом цилиндра; 2. Крајеви плочица (са стране кочионог штита и бубња) |
