Снятие и установка
1. Поддомкратьте автомобиль и установите его на подставки.
2. Отсоедините разъем блока клапанов.
3. Слейте рабочую жидкость из вариатора (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").
4. Отверните болты и снимите масляный поддон.
5. Снимите фильтр рабочей жидкости.

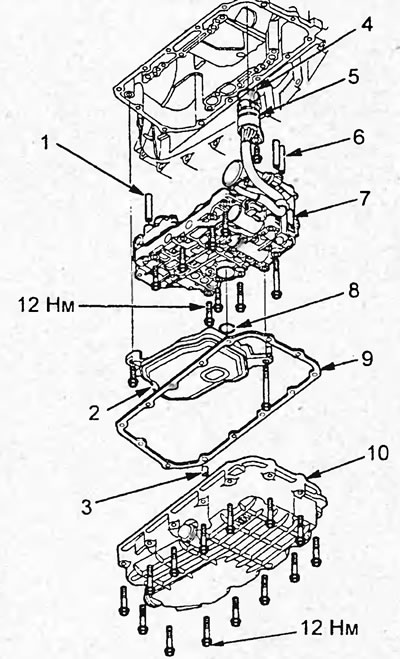

1 - трубка, 2 - фильтр, 3 - штифт, 4 - кольцевое уплотнение, 5 - разъем блока клапанов, 6 - трубка, 7 - блок клапанов, 8 - кольцевое уплотнение, 9 - прокладка, 10 - масляный поддон.
6. Отверните болты и отсоедините блок клапанов от вариатора.
7. Извлеките разъем блока клапанов из вариатора и снимите блок клапанов.
Примечание:
- Установка производится в порядке, обратном снятию.
- Залейте рабочую жидкость в вариатор (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").
- Произведите калибровку стартовой муфты.
Разборка и сборка
Разборку и сборку производите руководствуясь сборочным рисунком "Блок клапанов".

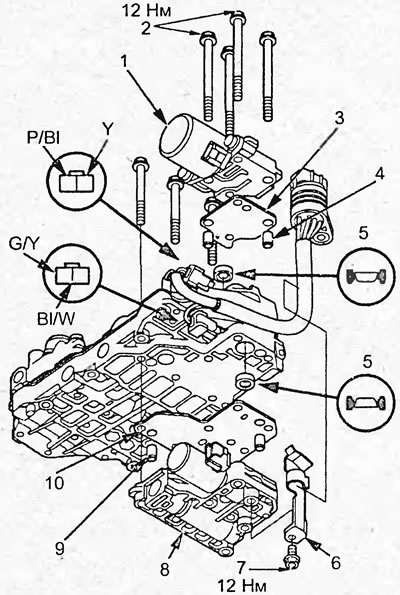

Блок клапанов. 1 - клапан стартовой муфты, 2 - болт, 3 - пластина, 4 - штифт, 5 - фильтр, 6 - фиксатор проводов, 7 - болт, 8 - э/м клапаны, 9 - штифт, 10 - пластина.
