Проверка
1. Снимите центральную консоль и отделку селектора (см. главу "Кузов").

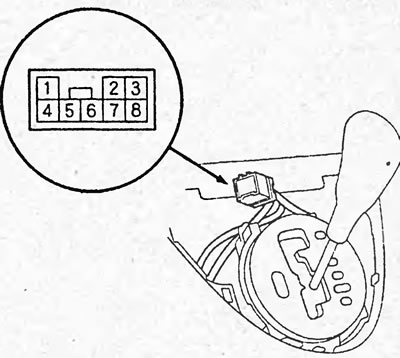

2. Отсоедините разъем, показанный на рисунке.
3. Установите селектор в положение "Р" и убедитесь в наличии проводимости между выводами "3" и "8". Переведите селектор из положения "Р" и убедитесь в отсутствии проводимости между данными выводами.
Снятие и установка
1. Снимите центральную консоль и отделку селектора (см. главу "Кузов").
2. Снимите панель индикации положения селектора (см. раздел "Селектор").
3. Отсоедините и снимите разъем электромагнитного клапана блокировки селектора.
4. Снимите разъем датчика положения "S" селектора / электромагнитного клапана блокировки селектора/датчика положения "Р" селектора с кронштейна селектора.

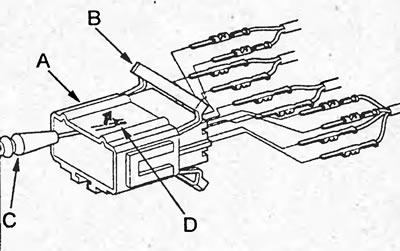

5. Снимите крышку (В) разъема (А) датчика положения "S" селектора и электромагнитного клапана блокировки селектора. При помощи отвертки (С) извлеките контакты (D) из разъема.

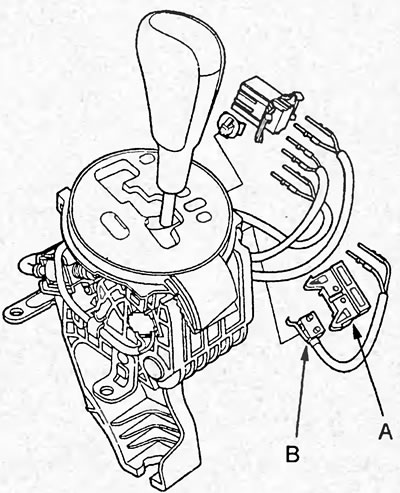

6. Снимите датчик (В) и кронштейн (А) датчика положения "Р" селектора.
7. Замените датчик на новый.
8. Подсоедините контакты к разъему, руководствуясь рисунком и таблицей, приведенными ниже.

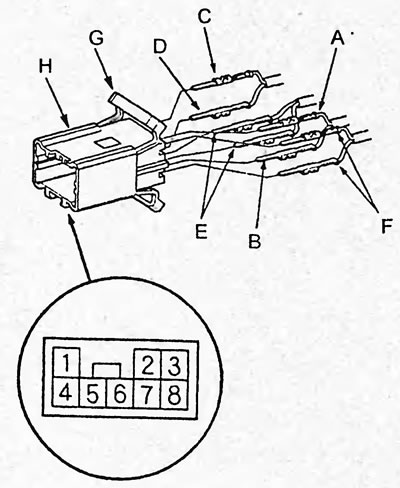

А - бело-черный провод, В - черный провод, С - красный провод, D - синий провод, Е - красно-черный провод, F - зеленый провод, G - крышка разъема, Н - разъем.
| №вывода | Цвет провода |
| 1 | Красный |
| 2 | Бело-черный |
| 3 | Зеленый |
| 4 | Синий |
| 5 | Красно-черный |
| 6 | Красно-черный |
| 7 | Черный |
| 8 | Зеленый |
9. Закройте крышку (G) разъема (Н).

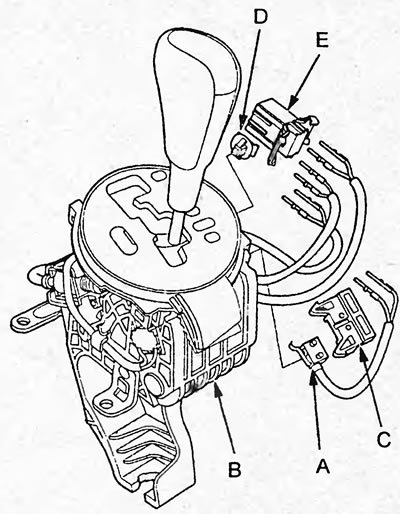

10. Установите датчик (А) и кронштейн (С) датчика положения "Р" на селектор (В).
11. Установите фиксатор (D) на разъем (Е). Установите разъем на селектор и подсоедините его.
12. Установите и подсоедините разъем электромагнитного клапана блокировки селектора.
13. Установите панель индикации положения селектора.
14. Установите центральную консоль и отделку селектора (см. главу "Кузов").
