Снятие
1. Снимите нижнюю центральную отделку комбинации приборов (см. главу "Кузов").
2. Снимите отделку селектора (см. главу "Кузов").
3. Переведите селектор в положение "R".

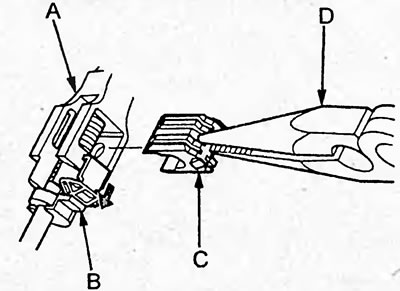

4. Сдвиньте регулировочную крышку (В) наконечника троса (А), как показано на рисунке. При помощи пассатижей (D) извлеките фиксатор (С) троса.
5. Переведите селектор в положение "N" и извлеките трос из наконечника троса.

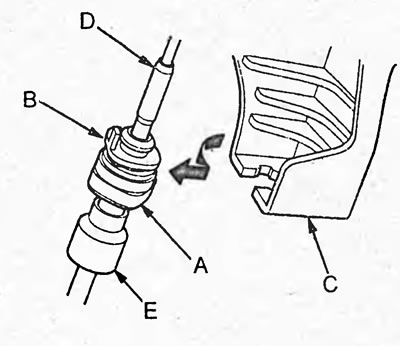

6. Поверните выступающую часть (В) держателя (А) на 90°, как показано на рисунке, и извлеките трос из кронштейна (С).
Примечание: при снятии троса не снимайте направляющую втулку (D) и демпфер (Е).
7. Снимите кронштейн (D).

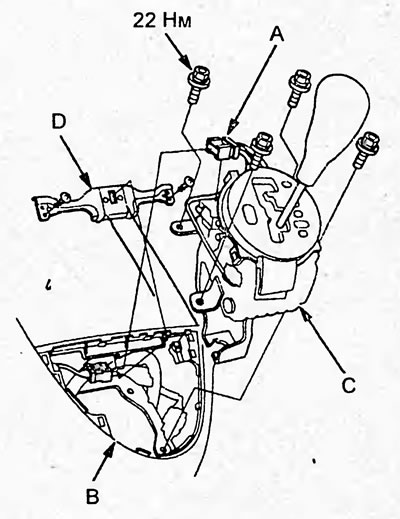

8. Отсоедините разъем (А) датчика положения "S" селектора и электромагнитного клапана блокировки селектора.
9. Наклейте защитную ленту на нижнюю центральную отделку комбинации приборов (В), чтобы предотвратить ее повреждение.
10. Отверните болты и снимите селектор (С).
11. Снимите датчик положения "S" селектора с кронштейна селектора.

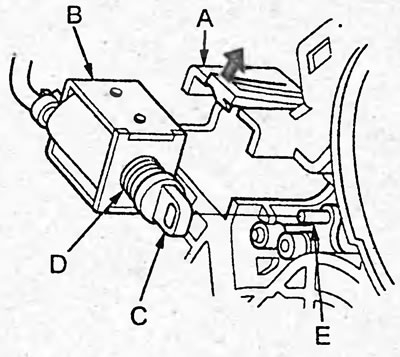

12. Отогните фиксатор (А), как показано на рисунке, и снимите э/м клапан блокировки селектора (В). При снятии удерживайте плунжер (С) и пружину (D).
Установка

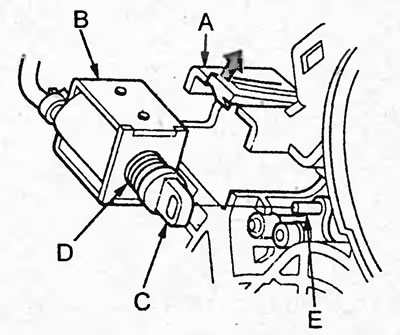

1. Установите э/м клапан на кронштейн и убедитесь, что фиксатор надежно удерживает э/м клапан. При установке совместите отверстие в плунжере (С) со штифтом (Е).
2. Установите датчик положения "S" селектора на кронштейн селектора.
3. Наклейте защитную ленту на нижнюю центральную отделку комбинации приборов, чтобы предотвратить ее повреждение. Установите селектор и заверните болты.
4. Подсоедините разъем датчика положения "S" селектора и электромагнитного клапана блокировки селектора.
5. Включите зажигание и убедитесь, что горит индикатор положения селектора "R".

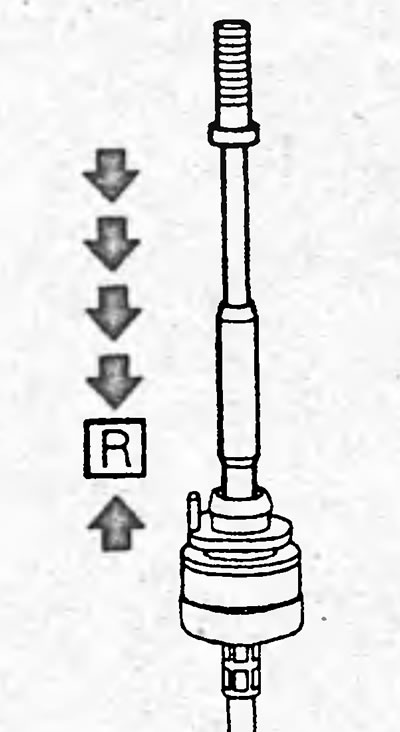

6. Если индикатор "R" не горит, установите трос в положение "R", руководствуясь рисунком.
7. Выключите зажигание.
8. Установите селектор в положение "N".

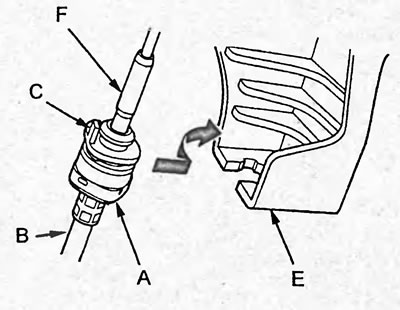

9. Установите трос в кронштейн (Е) и поверните выступающую часть (С) держателя (А) троса (В) на 90°, как показано на рисунке.
Примечание: убедитесь, что направляющая втулка (F) установлена верно.
10. Убедитесь, что трос установлен надежно.
11. Переведите селектор в положение "R".

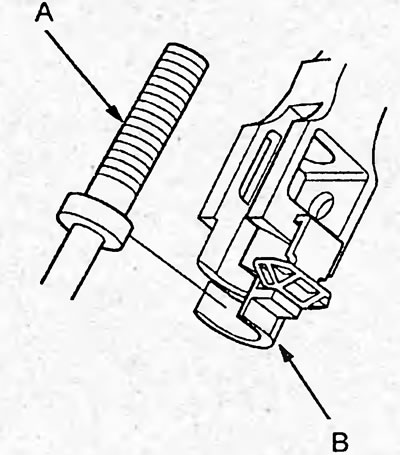

12. Установите конец троса (А) в наконечник (В) троса

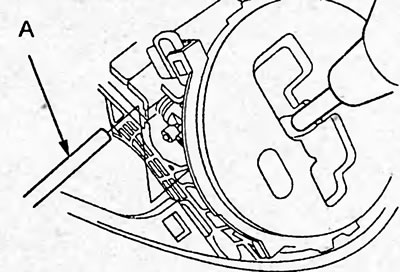

13. Установите штифт (А) диаметром 6 мм в отверстие селектора, как показано на рисунке, чтобы зафиксировать положение селектора.

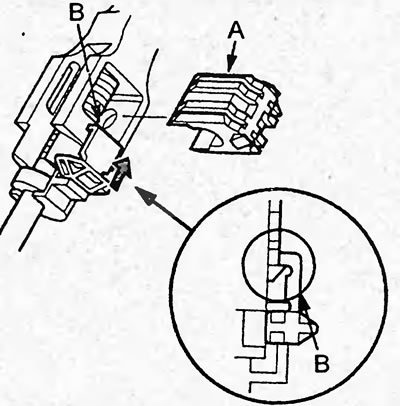

14. Установите новый фиксатор (А) и сдвиньте регулировочную крышку (В), как показано на рисунке.
15. Снимите штифт, установленный для фиксации положения селектора.
16. Переведите селектор в каждое положение и убедитесь, что показания индикатора соответствуют положению селектора.
17. Запустите двигатель и, переводя селектор в каждое положение, убедитесь в правильности регулировки троса управления коробкой передач.
18. Установите отделку селектора (см. главу "Кузов").
19. Установите нижнюю центральную отделку комбинации приборов (см. главу "Кузов").
