Проверка
1. Снимите накладку рулевого колеса с подушкой безопасности (см. главу "Система пассивной безопасности (SRS)").

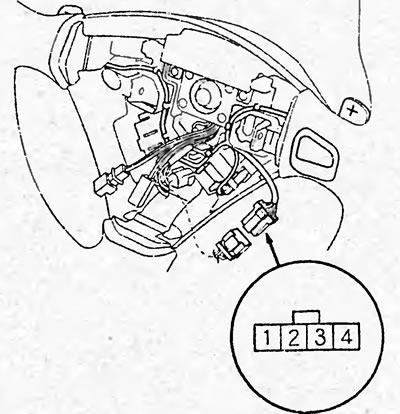

2. Отсоедините разъем, показанный на рисунке.
3. Убедитесь в наличии проводимости между выводами №2 и №3 разъема при нажатом выключателе ручного режима переключения. Убедитесь в отсутствии проводимости между выше указанными выводами при отпущенном выключателе.

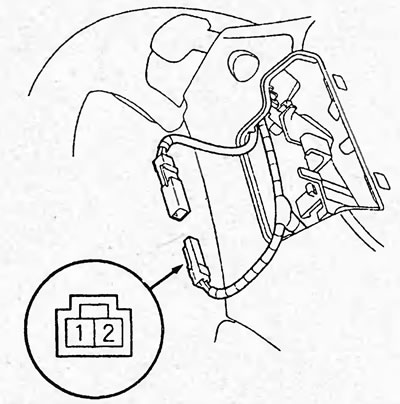

4. Если проводимость не соответствует указанной норме, то отсоедините разъем выключателя ручного режима переключения.
5. Убедитесь в наличии проводимости между выводами разъема при нажатом выключателе ручного режима переключения. Убедитесь в отсутствии проводимости между выше указанными выводами при отпущенном выключателе. Если проводимость не соответствует норме, замените выключатель ручного режима переключения.
Если проводимость соответствует норме, замените проводку в сборе с переключателями повышающего и понижающего переключения (см. раздел "Переключатели повышающего и понижающего переключений").
Замена
1. Снимите накладку рулевого колеса с подушкой безопасности (см. главу "Система пассивной безопасности (SRS)").
2. Снимите рулевое колесо (см. главу "Рулевое управление").

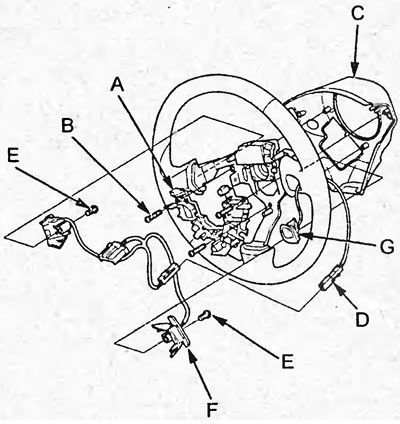

3. Снимите пластину (А).
4. Отверните 3 винта (В) и снимите задний кожух (С) рулевого колеса.
5. Отсоедините разъем (D) выключателя режима ручного переключения.
6. Отверните винты (Е) и сйимите переключатели (F) повышающего и понижающего переключений.
7. Снимите выключатель (G) ручного режима переключения.
Примечание: установка производится в порядке, обратном снятию.
