Седан
1. Снимите отделочную панель двери.
2. Отсоедините разъем (А).

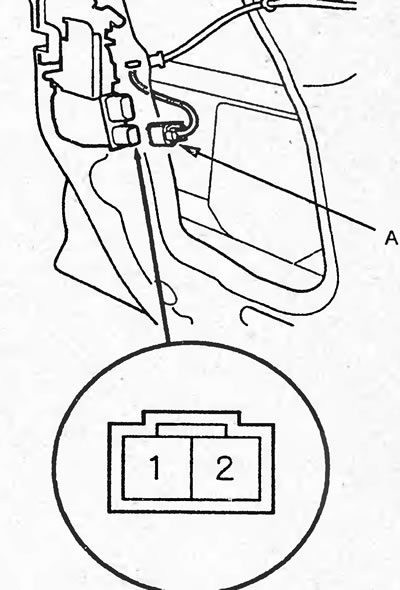

Дверь водителя.

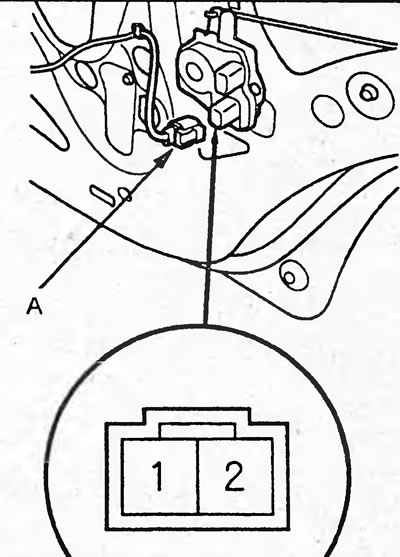

Дверь переднего пассажира.

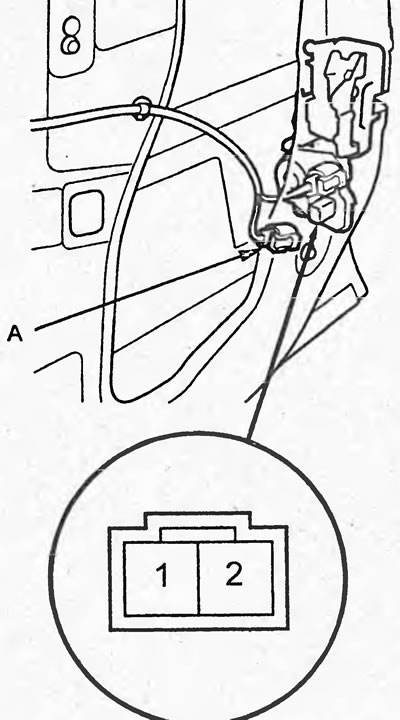

Задние двери.
3. Проверьте работу электропривода, подавая напряжение аккумуляторной батареи на выводы, как показано в таблицах.
| Выводы | Электропривод | |
| 1 | 2 | |
| + | - | LOCK |
| - | + | UNLOCK |
Если работа не соответствует описанию, замените электропривод замка двери.
Хэтчбек
1. Снимите отделочную панель двери.
2. Отсоедините разъем (А).

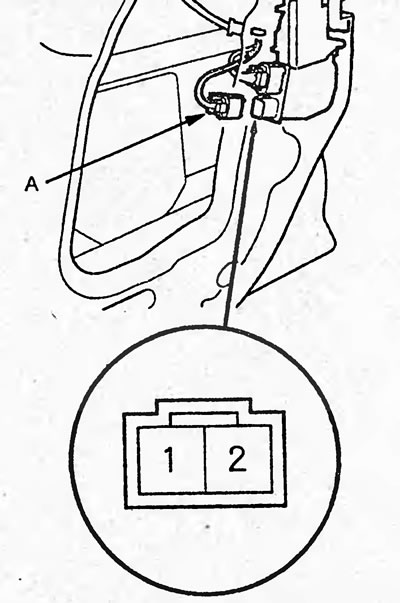

Дверь водителя.

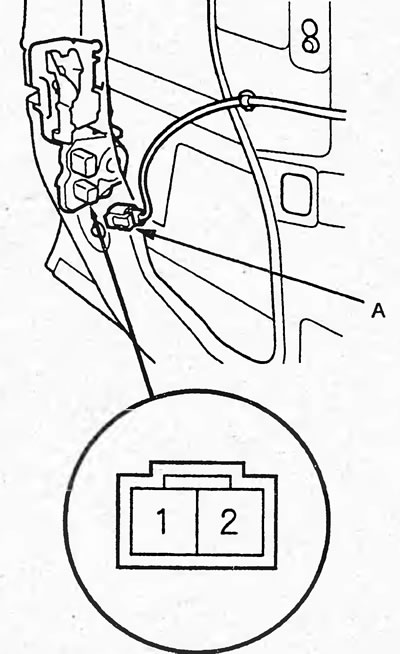

Двери пассажиров.
3. Проверьте работу электропривода, подавая напряжение аккумуляторной батареи на выводы, как показано в таблицах.
Таблица. Проверка блока системы дистанционного управления центральным замком (модели выпуска до 9/2003г.).
| Вывод | Цвет провода | Условия проверки | Исправное состояние | Возможная причина/ место неисправности |
| 1 | В | Постоянно | Наличие проводимости между выводом "1" и массой | - Плохой контакт на массу (G502) - Обрыв провода |
| 2 | BI/O | Постоянно | Наличие проводимости между выводом "2" и выводом "К2" монтажного блока в салоне | - Блок управления Multiplex - Обрыв провода |
| 3 | Y | Замок зажигания в положении "ON" (II) | На выводе "3" напряжение аккумуляторной батареи | - Предохранитель №10 (7,5 А) (монтажный блок в салоне) - Обрыв провода |
| 5 | W/R | Постоянно | На выводе "5" напряжение аккумуляторной батареи | - Предохранитель №9 (10 А) (монтажный блок в подкапотном пространстве) - Обрыв провода |
Таблица. Проверка блока системы дистанционного управления центральным замком (модели выпуска с 9/2003г.).
| Вывод | Цвет провода | Условия проверки | Исправное состояние | Возможная причина/ место неисправности |
| 1 | В | Постоянно | Наличие проводимости между выводом "1" и массой | - Плохой контакт на массу (G502) - Обрыв провода |
| 2 | BI/O | Постоянно | Наличие проводимости между выводом "2" и выводом "Y2" блока управления Multiplex | - Блок управления Multiplex - Обрыв провода |
| 3 | BI/O | Постоянно | Наличие проводимости между выводом "2" и выводом "К2" монтажного блока в салоне | - Монтажный блок в салоне (блок управления Multiplex) - Обрыв провода |
| 4 | W/G | Установите перемычку между выводами "4" и "7" | Горят указатели поворотов | -Плохой контакт на массу (G502) -Предохранители №9 (10 А) и №5 (10 А) (монтажный блок в подкапотном пространстве) -Реле прерыватель указателей поворота, -Обрыв провода |
| 5 | Y | Замок зажигания в положении "ON" (II) | На выводе "5" напряжение аккумуляторной батареи | - Предохранитель №10 (7,5 А) (монтажный блок в салоне) - Обрыв провода |
| 6 | Lg/B | Постоянно | Наличие проводимости между выводом "6" и выводом "Y3" блока управления Multiplex | - Блок управления Multiplex - Обрыв провода |
| 7 | W/R | Постоянно | На выводе "7" напряжение аккумуляторной батареи | - Предохранитель №9 (10 А) (монтажный блок в подкапотном пространстве) - Обрыв провода |
| Выводы | Электропривод | |
| 1 | 2 | |
| + | - | LOCK |
| - | + | UNLOCK |
Если работа не соответствует описанию, замените электропривод замка двери.
