Проверка блока управления замками дверей
См. раздел "Система управления электрооборудованием (MULTIPLEX)"
Проверка блока системы дистанционного управления центральным замком
1. Снимите нижнюю отделку панели инструментов.
2. Снимите магнитолу.

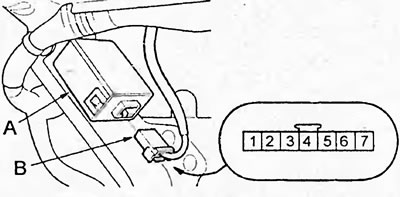

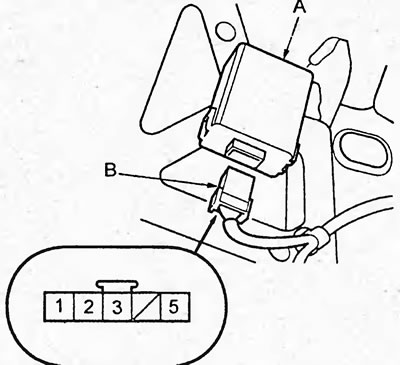

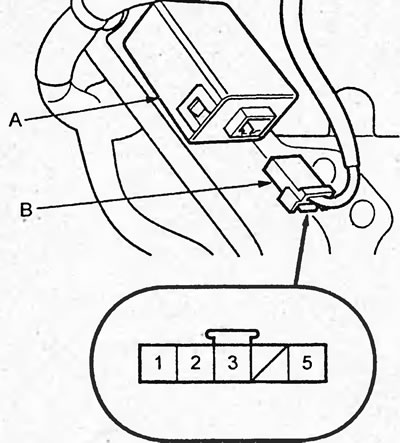

3. Отсоедините разъем (В) от блока системы дистанционного управления центральным замком (А).
Седан.
Хэтчбек.
Модели выпуска с 9/2003г.
4. Проверьте блок системы дистанционного управления центральным замком по таблицам "Проверка блока системы дистанционного управления центральным замком".
Если обнаружена неисправность, проверьте компоненты, указанные в разделе таблицы "Возможная причина/место неисправности".
Если компоненты исправны, но система не работает, замените блок системы дистанционного управления центральным замком.

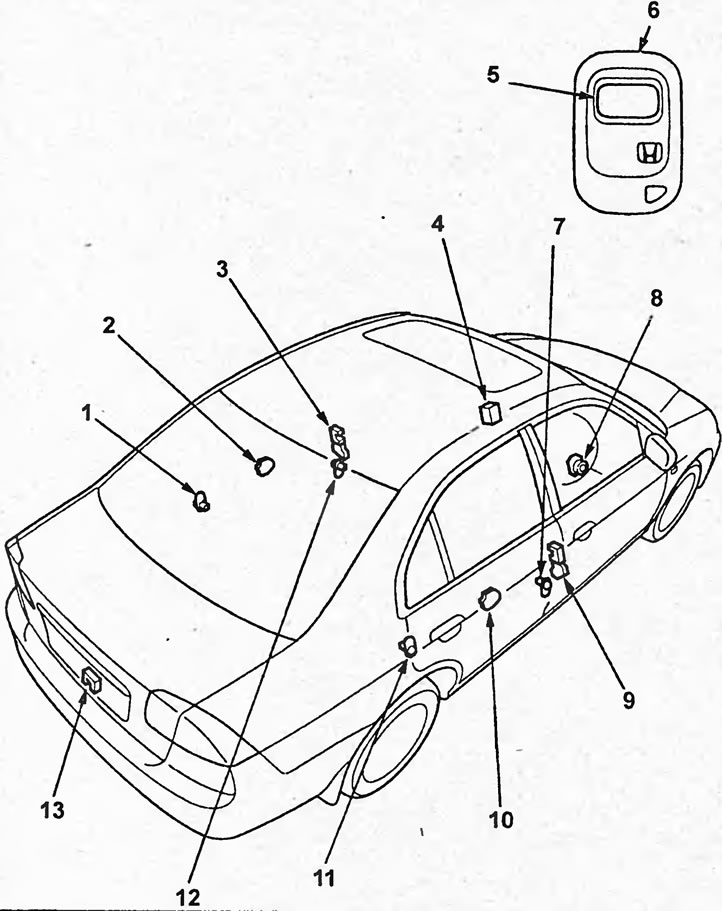

Расположение компонентов центрального замка (седан). 1 - концевой выключатель задней левой двери, 2 - электропривод замка задней левой двери, 3 - электропривод замка двери переднего пассажира, 4 - блок системы дистанционного управления центральным замком, 5 - кнопка "LOCK/UNLOCK", 6 - передатчик, 7 - концевой выключатель двери водителя, 8 - датчик наличия ключа в замке зажигания, 9 - электропривод замка двери водителя и выключатель блокировки замков в двери водителя, 10 - электропривод замка задней правой двери, 11 - концевой выключатель задней правой двери, 12 - концевой выключатель двери переднего пассажира, 13 - концевой выключатель в замке крышки багажника.

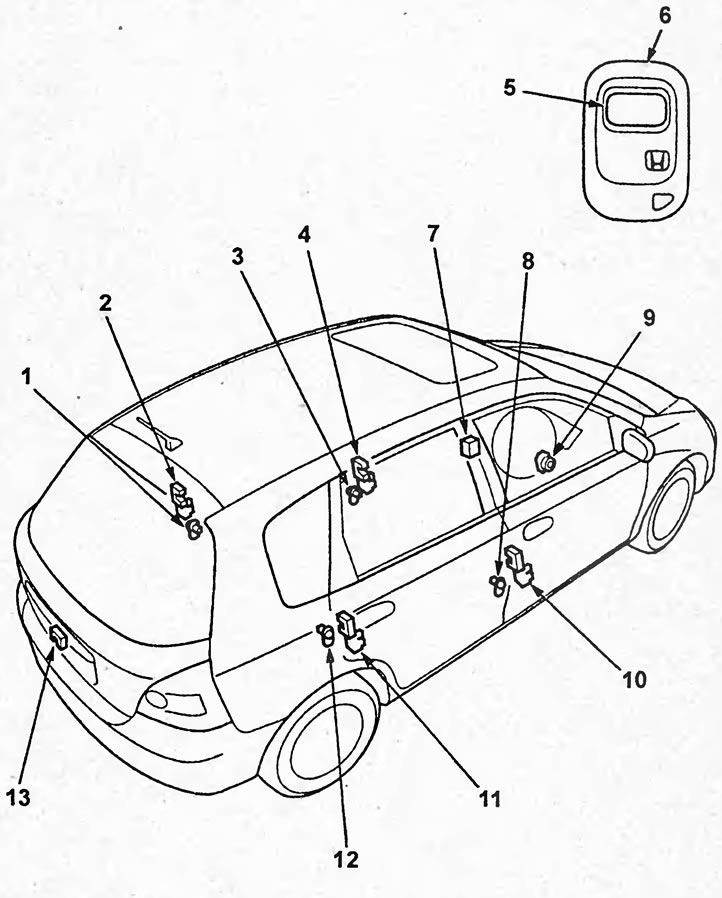

Расположение компонентов центрального замка (хэтчбек). 1 - концевой выключатель задней левой двери, 2 - электропривод замка задней левой двери, 3 - концевой выключатель двери переднего пассажира, 4 - электропривод замка двери переднего пассажира, 5 - кнопка "LOCK/UNLOCK", 6 - передатчик, 7 - блок системы дистанционного управления центральным замком, 8 - концевой выключатель двери водителя, 9 - датчик наличия ключа в замке зажигания, 10 - электропривод замка двери водителя и выключатель блокировки замков в двери водителя, 11 - электропривод замка задней правой двери, 12 - концевой выключатель задней правой двери, 13 - электропривод замка задней двери и концевой выключатель в замке задней двери.
