Примечание: проверьте предохранители №11 (30 А) (монтажный блок в моторном отсеке) и №14 (10 А) (монтажный блок в салоне).

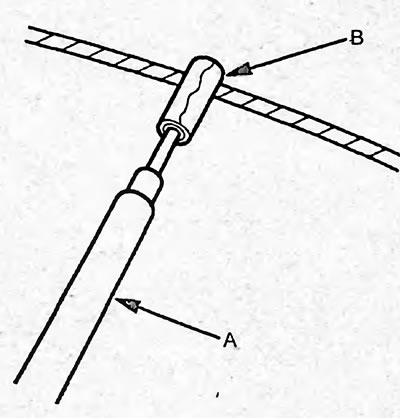

1. Оберните конец щупа (А) вольтметра фольгой (В).
2. Переведите замок зажигания в положение "ON".
3. Включите обогреватель заднего стекла.
4. Подключите вольтметр, как показано на рисунке, убедитесь что вольтметр показывает напряжение аккумуляторной батареи.
Если напряжение отсутствует или значительно отличается от напряжения аккумуляторной батареи, проверьте следующие компоненты:
- реле обогревателя заднего стекла;
- катушку антенны;
- выключатель обогревателя заднего стекла;
- проводку.
Если вольтметр показывает напряжение аккумуляторной батареи, но система не работает, продолжите проверку.

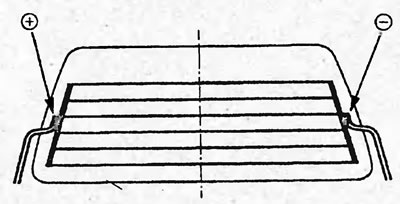

5. Подсоедините отрицательный щуп вольтметра в месте указанном на рисунке, а положительный поочередно подсоединяйте к середине каждого провода. Убедитесь, что вольтметр показывает примерно 6 В.
Если напряжение соответствует описанию, система исправна.
Если сопротивление не соответствует описанию, отремонтируйте провода обогревателя.
Если напряжение значительно больше 6 В, то провод поврежден между серединой и "-" стороной.
Если напряжение значительно меньше 6 В, то провод поврежден между серединой и "+" стороной.

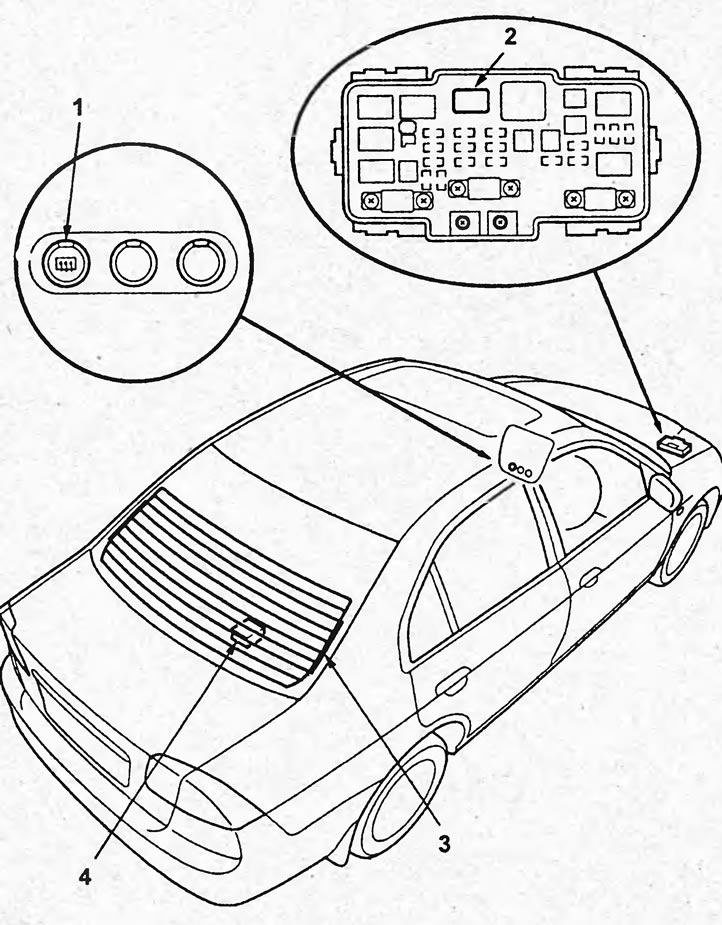

Расположение компонентов обогревателя заднего стекла (седан). 1 - выключатель обогревателя заднего стекла, 2 - реле обогревателя заднего стекла, 3 - обогреватель заднего стекла, 4 - катушка антенны.

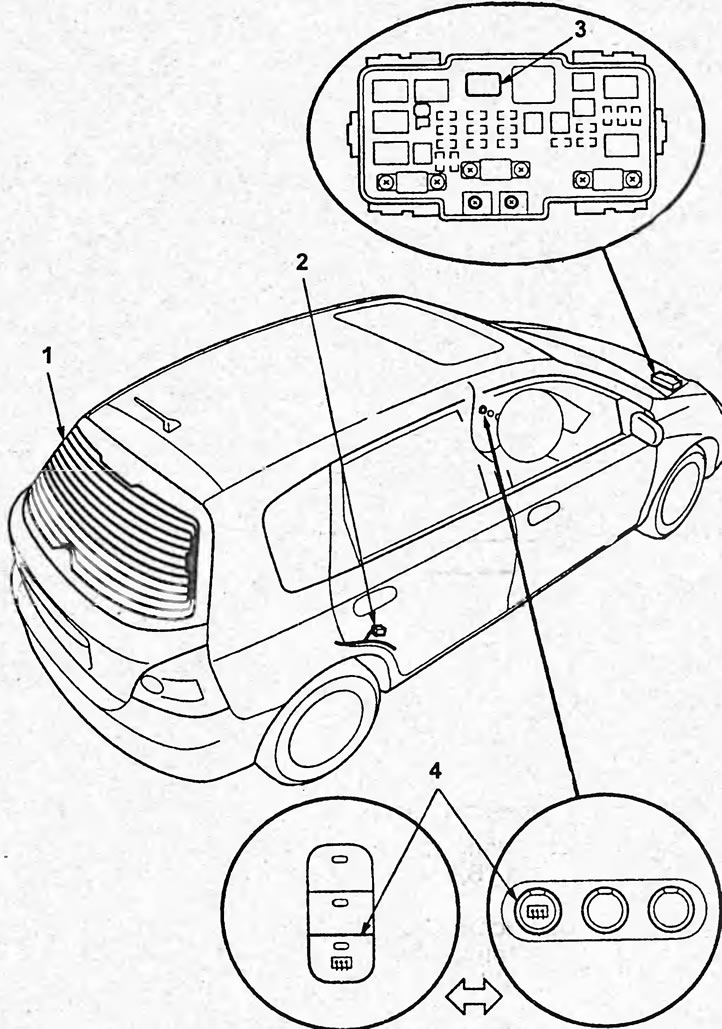

Расположение компонентов обогревателя заднего стекла (хэтчбек). 1 - обогреватель заднего стекла, 2 - помехоподавительный фильтр, 3 - реле обогревателя заднего стекла, 4 - обогреватель заднего стекла.
