Снятие, установка и проверка
1. Снимите передний бампер.

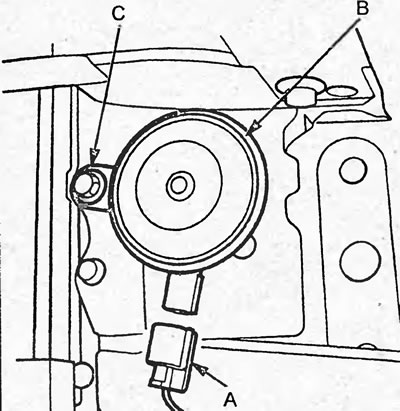

2. Отсоедините разъем (А) от звукового сигнала (В), отверните болт (С) и снимите звуковой сигнал.

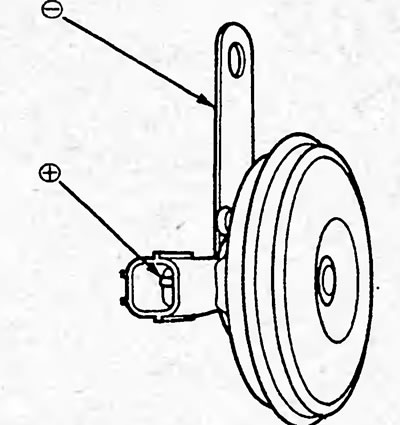

3. Подключите аккумуляторную батарею как показано на рисунке, убедитесь, что звуковой сигнал работает.
Если звуковой, сигнал не работает, замените его.
4. Установку произведите в порядке, обратном снятию.
Проверка выключателя звукового сигнала
1. Снимите кожух рулевой колонки.

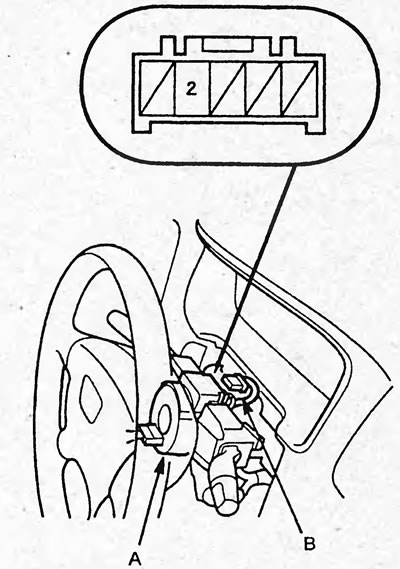

2. Отсоедините разъем (В) от спирального провода (А).
3. Убедитесь в наличии проводимости между выводом "2" и массой при нажатом выключателе звукового сигнала.
Если проводимость отсутствует, продолжите проверку.
4. Снимите подушку безопасности водителя.
5. Отсоедините разъем (А) от выключателя звукового сигнала.

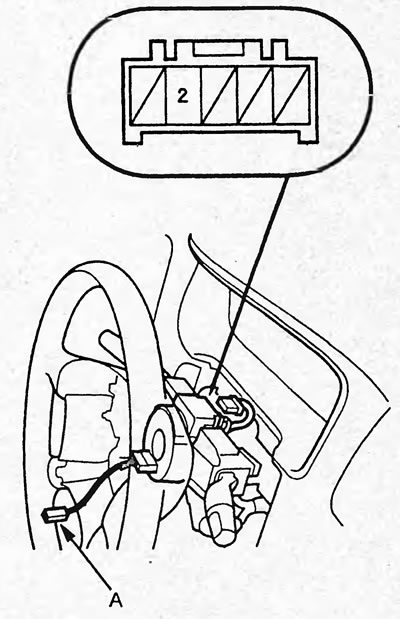

6. Проверьте наличие проводимости между выводом "2" разъема спирального провода и выводом разъема звукового сигнала.
Если проводимость отсутствует, замените спиральный провод.
Если проводимость есть, проверьте контакт между контактными пластинами выключателя звукового сигнала.

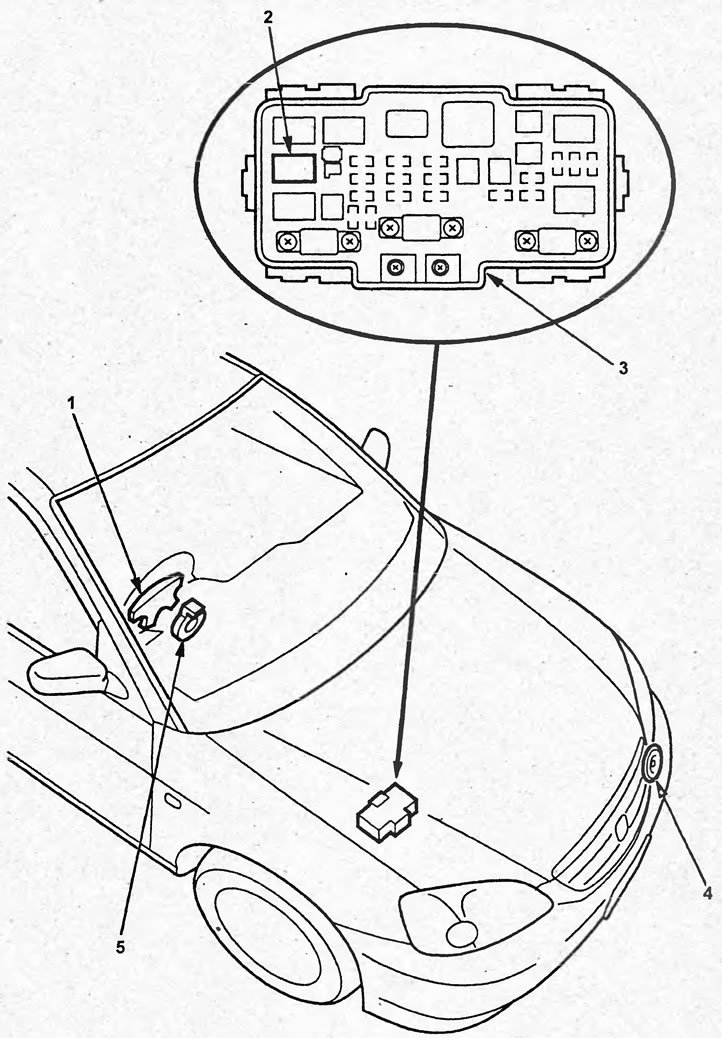

Расположение компонентов звукового сигнала. 1 - выключатель звукового сигнала, 2 - реле звукового сигнала, 3 - монтажный блок в подкапотном пространстве, 4 - звуковой сигнал, 5 - спиральный провод.
