Седан
Внимание: в районе блока отопителя расположены компоненты системы пассивной безопасности, перед началом работ по снятию блока отопителя ознакомьтесь с мерами предосторожности при эксплуатации и проведении ремонтных работ (см. главу "Система пассивной безопасности (SRS)").
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Удалите хладагент из системы.

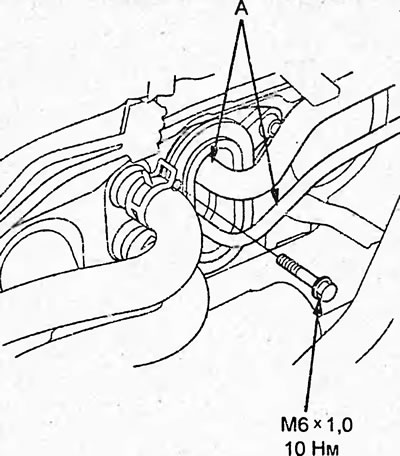

3. Отверните болт и отсоедините трубки циркуляции хладагента от испарителя.

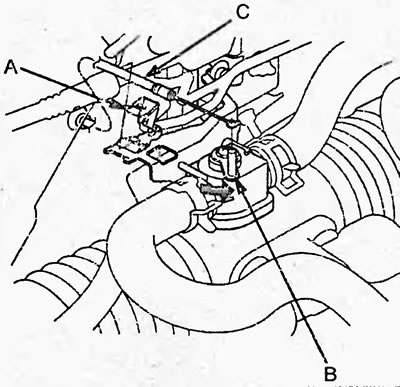

4. Отсоедините фиксатор троса (А), отсоедините трос клапана отопителя (С) от рычага (В).
5. Слейте охлаждающую жидкость (см. главу "Система охлаждения").

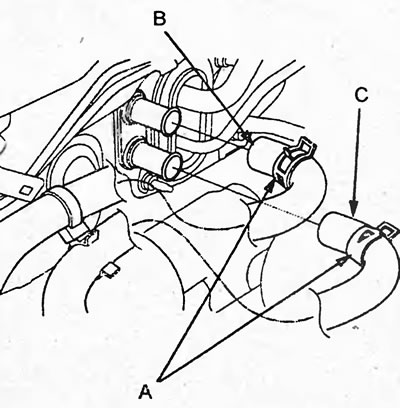

6. Ослабьте и сдвиньте в сторону хомуты (А), отсоедините впускной шланг отопителя (В) и выпускной шланг отопителя (С).
Примечание:
- Слейте охлаждающую жидкость, вытекающую после отсоединения шлангов, в чистый поддон.
- Не допускайте попадания охлаждающей жидкости на электрические компоненты и на окрашенные поверхности, при попадании охлаждающей жидкости на электрические компоненты и на окрашенные поверхности, немедленно удалите ее.
7. Отверните болт и снимите клапан отопителя.
8. Снимите панель инструментов.
9. Снимите блок вентилятора отопителя.

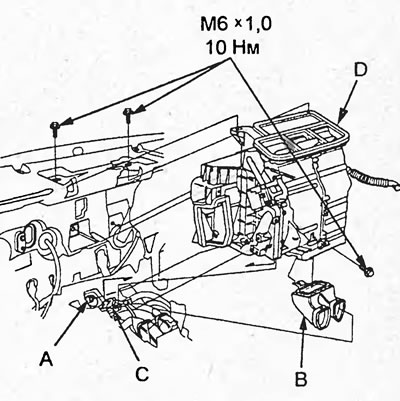

10. Отсоедините сливной шланг (А), отверните болты и снимите блок отопителя (В).
11. Установку произведите в порядке, обратном снятию.
Примечание:
- Не меняйте местами входной и выходной шланги отопителя, закрепите шланги хомутами.
- Залейте охлаждающую жидкость в систему охлаждения.
- Надежно закрепите сливной шланг.
- Отрегулируйте трос клапана отопителя.
- Проверьте систему на наличие утечек охлаждающей жидкости.
Хэтчбек
Внимание: в районе блока отопителя расположены компоненты системы пассивной безопасности, перед началом работ по снятию блока отопителя ознакомьтесь с мерами предосторожности при эксплуатации и проведении ремонтных работ (см. главу "Система пассивной безопасности (SRS)").
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Удалите хладагент из системы.

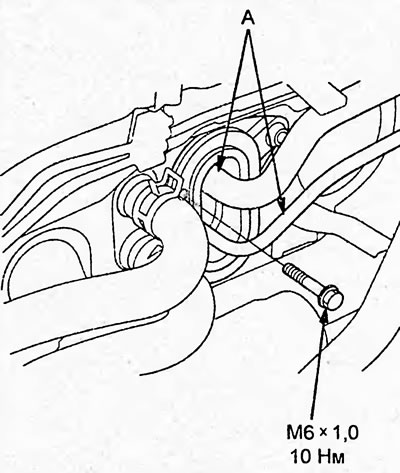

3. Отверните болт и отсоедините трубки циркуляции хладагента от испарителя.

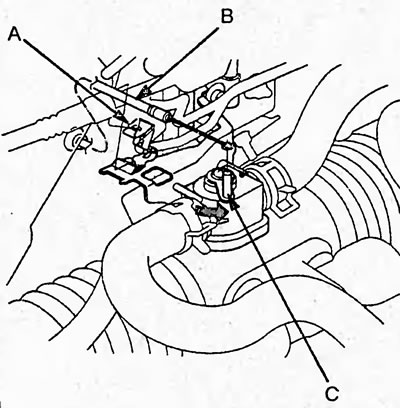

4. Отсоедините фиксатор троса (А), отсоедините трос клапана отопителя (С) от рычага (В).
5. Слейте охлаждающую жидкость (см. главу "Система охлаждения").
6. Ослабьте и сдвиньте в сторону хомуты (А), отсоедините впускной шланг отопителя (В) и выпускной шланг отопителя (С).
Примечание:
- Слейте охлаждающую жидкость, вытекающую после отсоединения шлангов, в чистый поддон.
- Не допускайте попадания охлаждающей жидкости на электрические компоненты и на окрашенные поверхности, при попадании охлаждающей жидкости на электрические компоненты и на окрашенные поверхности, немедленно удалите ее.

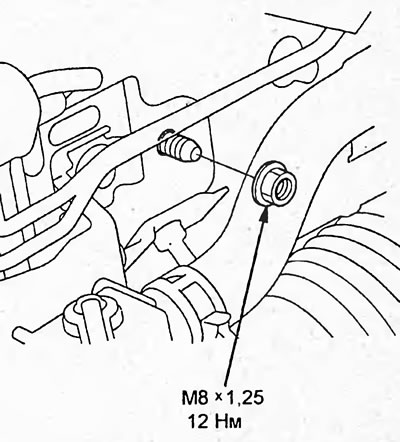

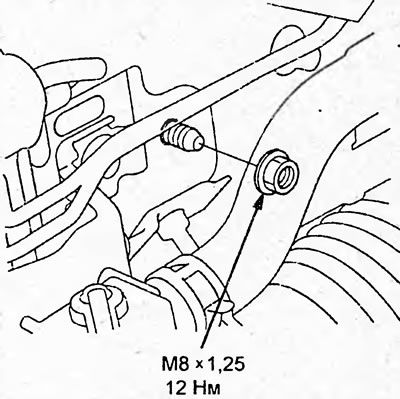

7. Отверните гайку крепления блока отопителя.
Примечание: будьте осторожны, не повредите топливные и тормозные трубки.
8. Снимите панель инструментов.
9. Снимите блок вентилятора отопителя.

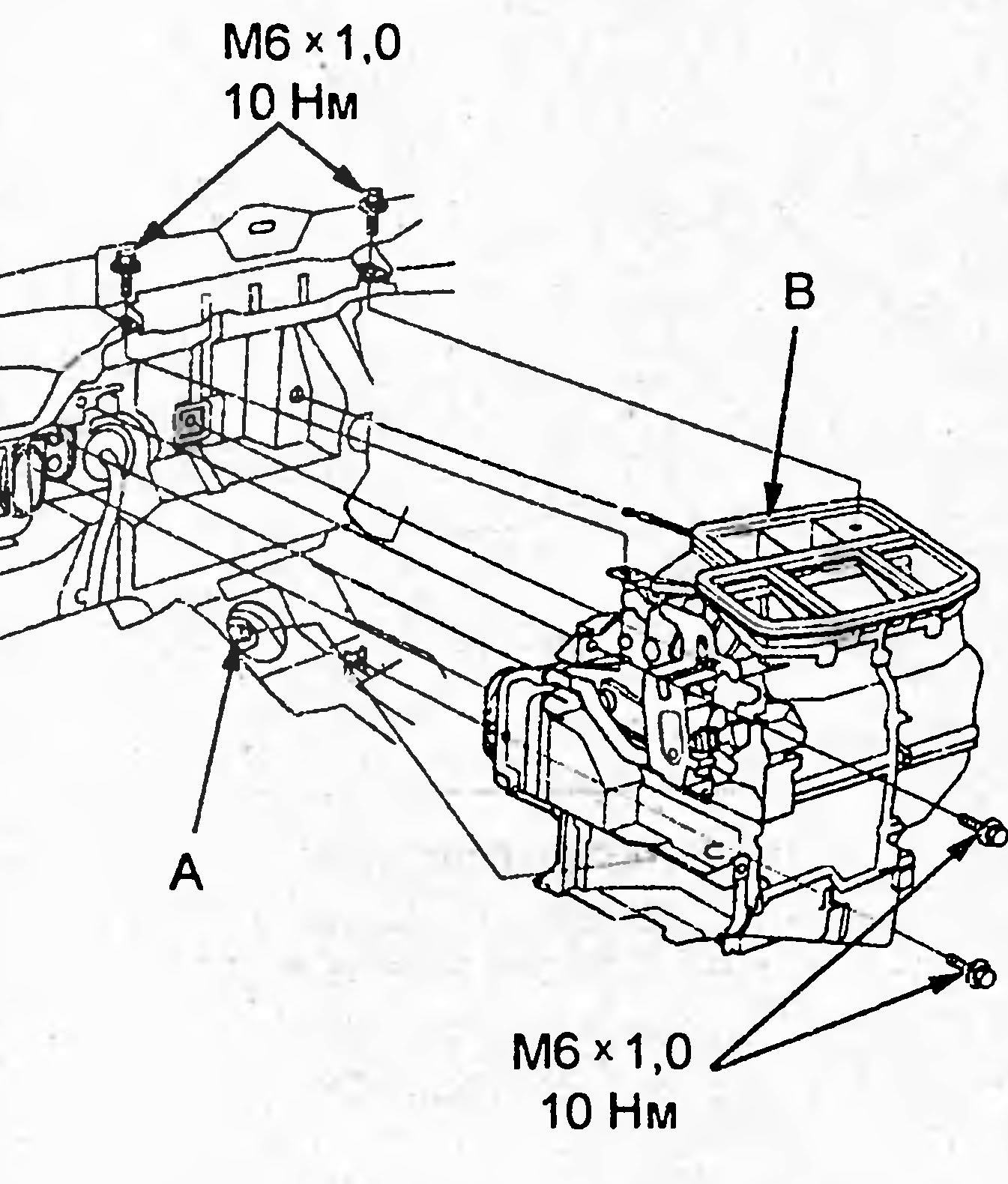

10. Отсоедините сливной шланг (А), отверните болты и снимите блок отопителя (В).
11. Установку произведите в порядке, обратном снятию.
Примечание:
- Не меняйте местами входной и выходной шланги отопителя, закрепите шланги хомутами.
- Залейте охлаждающую жидкость в систему охлаждения.
- Надежно закрепите сливной шланг.
- Отрегулируйте трос клапана отопителя.
- Проверьте систему на наличие утечек охлаждающей жидкости.
