Блок вентилятора отопителя

Снятие и установка

Седан

1. Снимите нижнюю отделку панели приборов со стороны пассажира, переднюю боковую отделку и вещевой ящик.

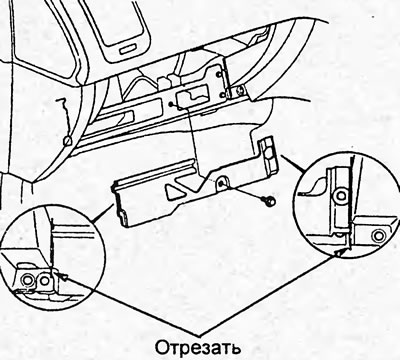

2. Отверните болт, срежьте пластиковую распорку, как показано на рисунке.

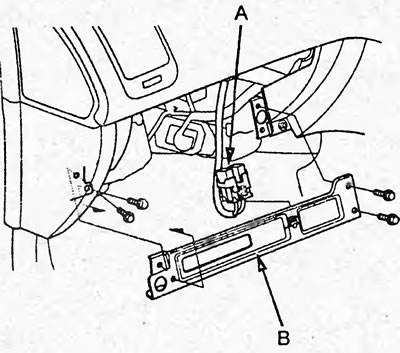

3. Снимите реле (А), отверните болты и снимите кронштейн (В).



4. Снимите блок управления силовым агрегатом.

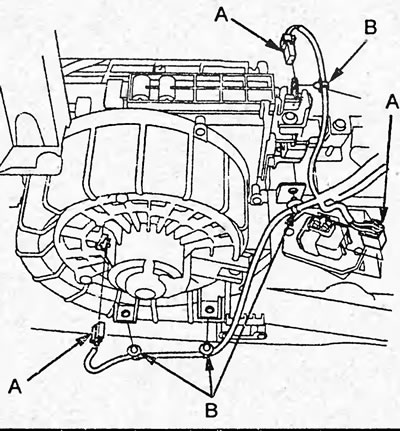

5. Отсоедините разъемы (А) от электродвигателя вентилятора отопителя, силового транзистора и привода переключения забора воздуха. Отсоедините фиксаторы жгута проводов (В).

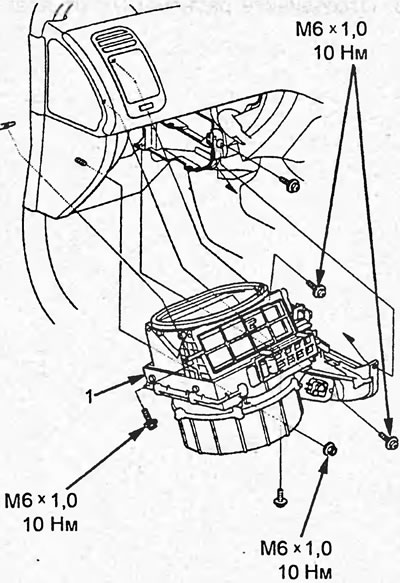

6. Отогните отделку пола, отверните болты и снимите блок вентилятора отопителя (А).




7. Установку произведите в порядке, обратном снятию.

Хэтчбек

1. Снимите нижнюю отделку панели приборов со стороны пассажира, переднюю боковую отделку и вещевой ящик.

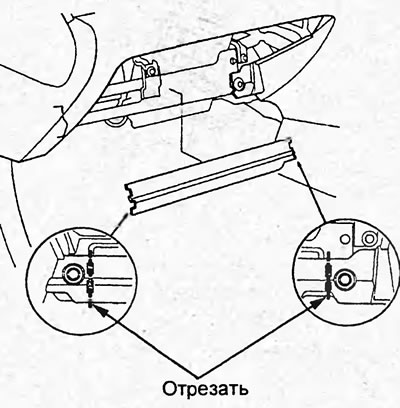

2. Срежьте пластиковую распорку, как показано на рисунке.

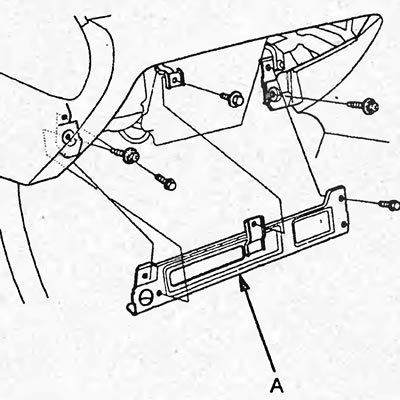

3. Отверните болты и снимите кронштейн (А).



4. Снимите блок управления силовым агрегатом.

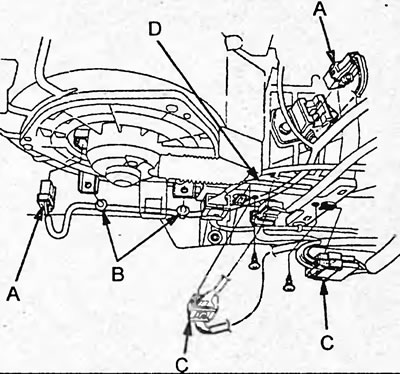

5. Отсоедините разъемы (А) от электродвигателя вентилятора отопителя, силового транзистора (или резистора вентилятора отопителя). Отсоедините фиксаторы жгута проводов (В) и разъемы (С). Отверните винты и снимите кронштейн (D).

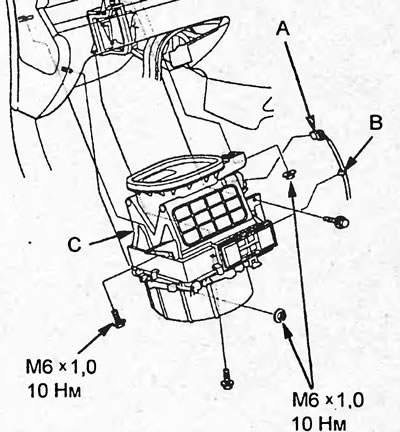

6. Отсоедините разъем (А) от привода переключения забора воздуха и фиксаторы жгута проводов (В). Отверните болты и гайки и снимите блок вентилятора отопителя (С).



7. Установку произведите в порядке, обратном снятию.

Разборка и сборка

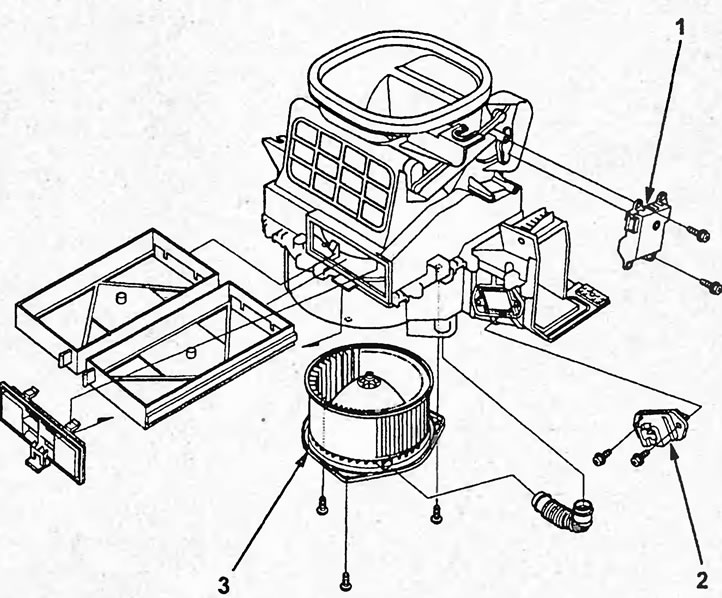

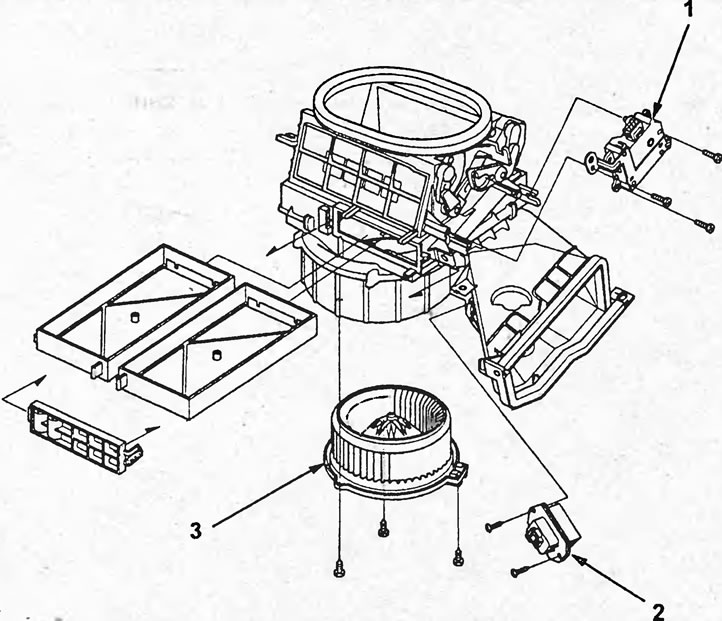

Разборку и сборку производите руководствуясь сборочным рисунком "Разборка и сборка блока вентилятора отопителя".
