Седан
Разборку и сборку производите руководствуясь сборочным рисунком "Разборка и сборка блока отопителя (седан)".
Хэтчбек
Разборку и сборку производите руководствуясь сборочным рисунком "Разборка и сборка блока отопителя (хэтчбек)".

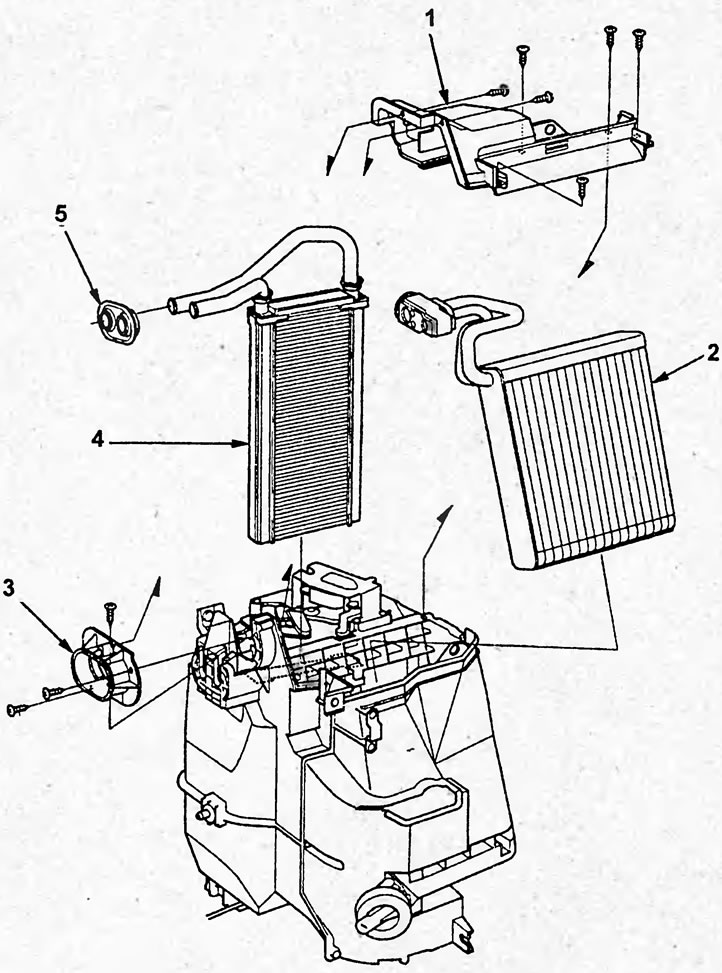

Разборка и сборка блока отопителя (седан). 1 - крышка расширительного клапана, 2 - испаритель, 3 - боковая крышка, 4 - радиатор отопителя, 5 - прокладка.

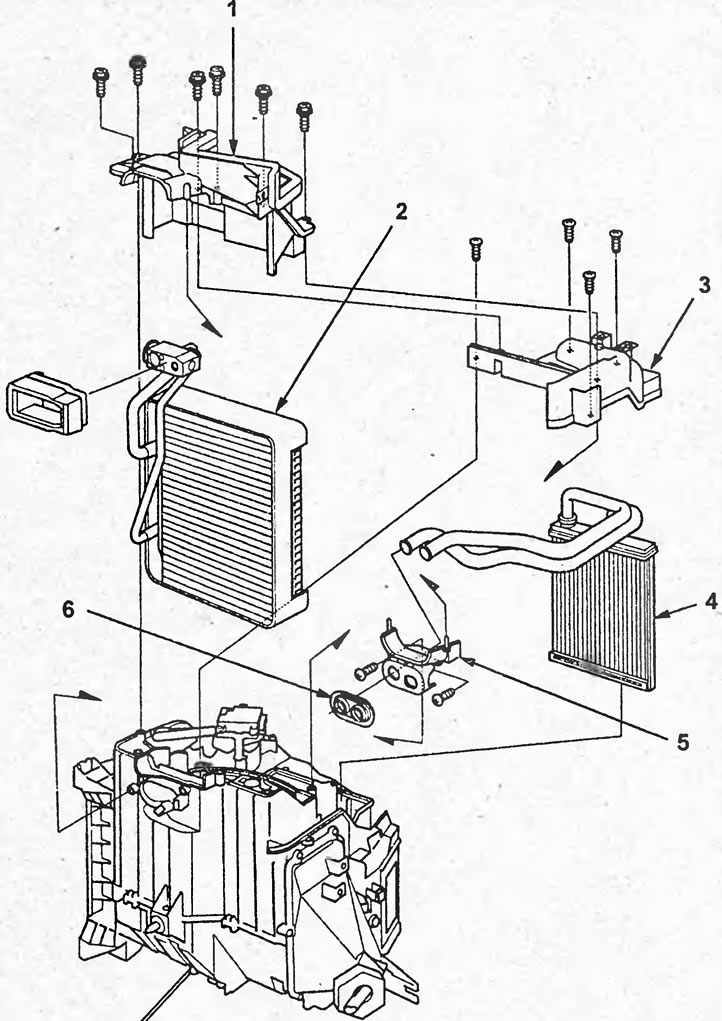

Разборка и сборка блока отопителя (хэтчбек). 1 - крышка расширительного клапана, 2 - испаритель, 3 - крышка, 4 - радиатор отопителя, 5 - боковая крышка, 6 - прокладка.
