Седан
1. Удалите хладагент из системы.

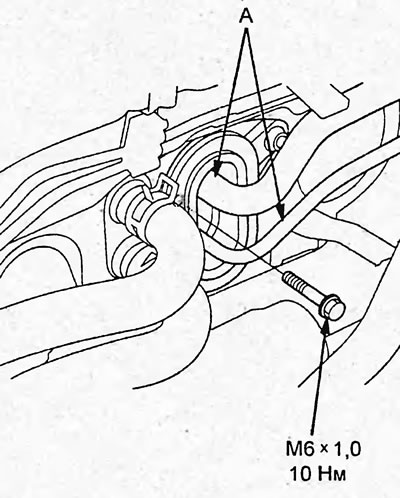

2. Отверните болт и отсоедините трубки циркуляции хладагента (А) от испарителя.
3. Снимите блок вентилятора отопителя.

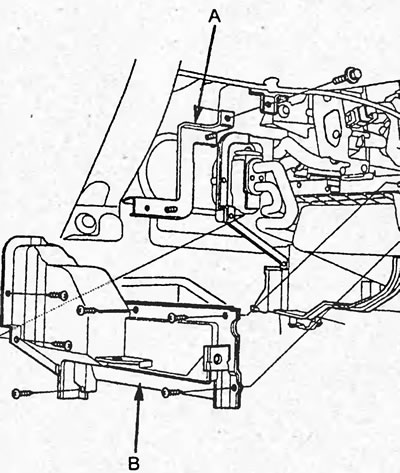

4. Отверните болт и снимите кронштейн блока управления силовым агрегатом (А). Отверните винты и снимите крышку расширительного клапана (В).

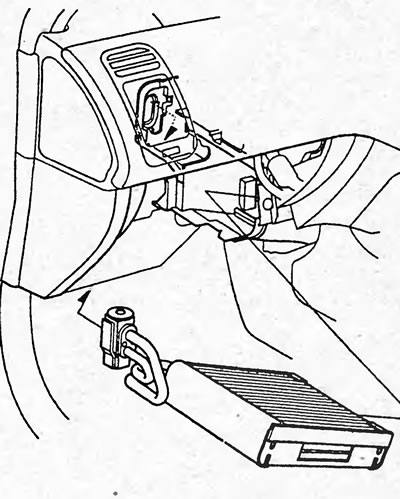

5. Снимите испаритель.
6. Установку произведите в порядке, обратном снятию.
Примечание:
- При установке нового испарителя, долейте 45 мл компрессорного масла.
- Перед установкой новых кольцевых уплотнений, смажьте их компрессорным маслом.
- После использования компрессорного масла, герметично закройте емкость с маслом, чтобы не допустить попадания влаги.
- Не допускайте попадания компрессорного масла на окрашенные поверхности автомобиля, это может привести к повреждению лакокрасочного покрытия, при попадании компрессорного масла на окрашенную поверхность, немедленно удалите его.
1. Вакуумируйте систему.
8. Зарядите систему.
9. Проведите проверку эффективности системы циркуляции хладагента.
Хэтчбек
1. Удалите хладагент из системы.

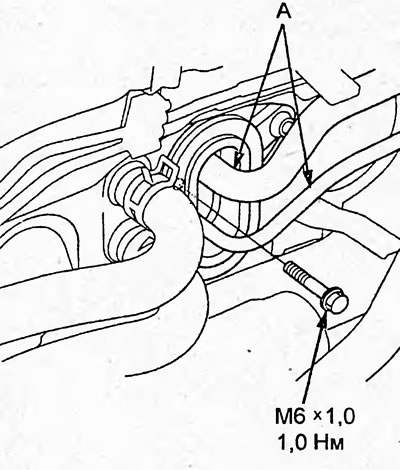

2. Отверните болт и отсоедините трубки циркуляции хладагента (А) от испарителя.
3. Снимите блок вентилятора отопителя.

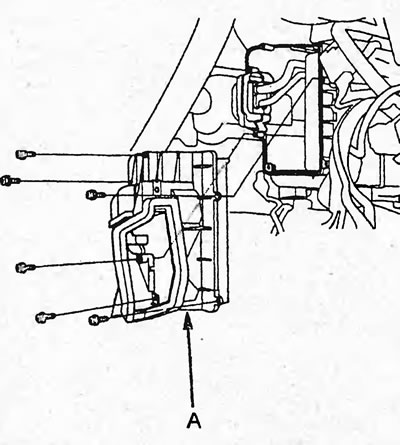

4. Отверните винты и снимите крышку расширительного клапана (А).

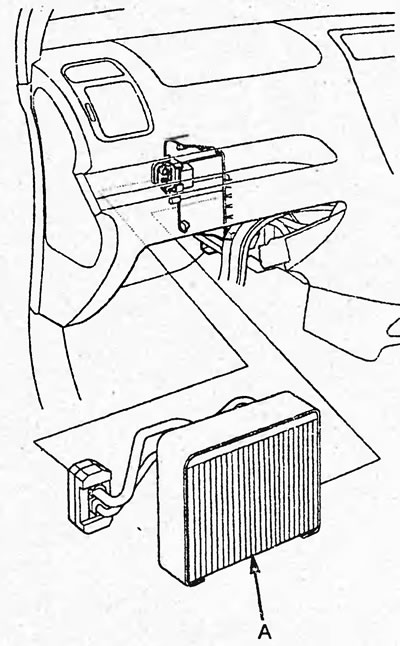

5. Снимите испаритель.
6. Установку произведите в порядке, обратном снятию.
Примечание:
- При установке нового испарителя, долейте 45 мл компрессорного масла.
- Перед установкой новых кольцевых уплотнений, смажьте их компрессорным маслом.
- После использования компрессорного масла, герметично закройте емкость с маслом, чтобы не допустить попадания влаги.
- Не допускайте попадания компрессорного масла на окрашенные поверхности автомобиля, это может привести к повреждению лакокрасочного покрытия, при попадании компрессорного масла на окрашенную поверхность, немедленно удалите его.
7. Вакуумируйте систему.
8. Зарядите систему.
9. Проведите проверку эффективности системы циркуляции хладагента.
