Компрессор — снятие и установка

1. Если компрессор исправен, установите частоту вращения холостого хода, дайте компрессору поработать несколько минут и выключите двигатель.

2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

3. Удалите хладагент из системы.

4. Снимите генератор.

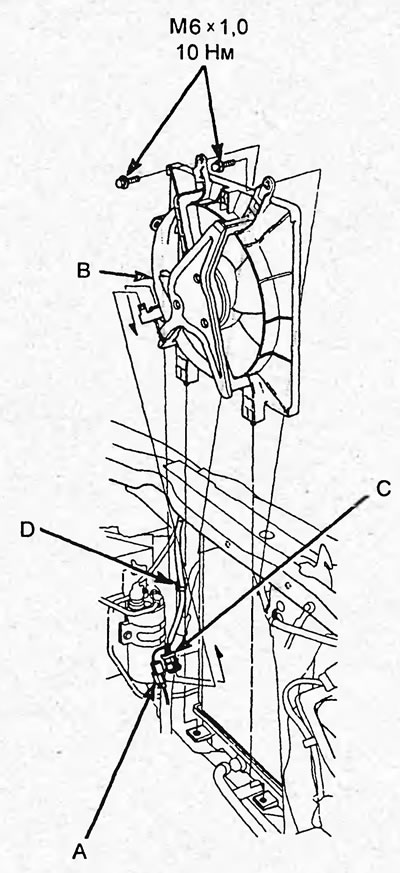

5. Снимите разъем электромагнитной муфты компрессора (А) с каркаса (В) и отсоедините его, отсоедините разъем вентилятора конденсатора (С) и отсоедините фиксаторы жгута проводов (D). Отверните болты и снимите вентилятор конденсатора.

Внимание: не повредите лопасти вентилятора конденсатора при снятии и установке вентилятора конденсатора.

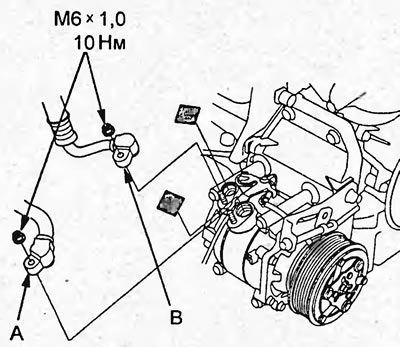

6. Отверните гайки, отсоедините входную трубку (А) и выходную трубку (В).

Примечание: во избежании загрязнения системы немедленно устанавливайте заглушки на открытые концы трубок.

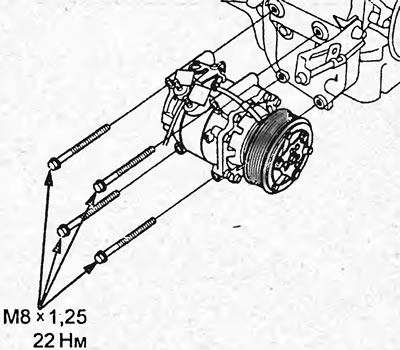

7. Отверните болты и снимите компрессор.

Внимание: не повредите пластины радиатора при снятии и установке компрессора.

8. Установку произведите в порядке, обратном снятию.

Примечание:

• Перед установкой новых кольцевых уплотнений, смажьте их компрессорным маслом.
• Не допускайте загрязнения компрессорного масла.
• После использования компрессорного масла, герметично закройте емкость с маслом, чтобы не допустить попадания влаги.
• Не допускайте попадания компрессорного масла на окрашенные поверхности автомобиля, это может привести к повреждению лакокрасочного покрытия, при попадании компрессорного масла на окрашенную поверхность, немедленно удалите его.

9. Вакуумируйте систему.

10. Зарядите систему.

11. Проведите проверку эффективности системы циркуляции хладагента.

Примечания по замене компрессора

1. Приготовьте два измерительных цилиндра.

2. Слейте масло из старого компрессора в измерительный цилиндр "А".



3. Слейте масло из нового компрессора в измерительный цилиндр "В".


4. Вычислите объем масла которое надо слить из нового компрессора по формуле:

V = V_H-V_С, где

• V - объем масла которое надо слить из нового компрессора (не более 50 мл),
• V_H - объем масла в измерительном цилиндре "В" (130 мл),
• V_С - объем масла в измерительном цилиндре "А".

Примечание: если в старом компрессоре отсутствует масло, слейте из нового компрессора не более 50 мл масла.

5. Слейте из измерительного цилиндра "В" излишек масла, а оставшееся масло залейте в компрессор.

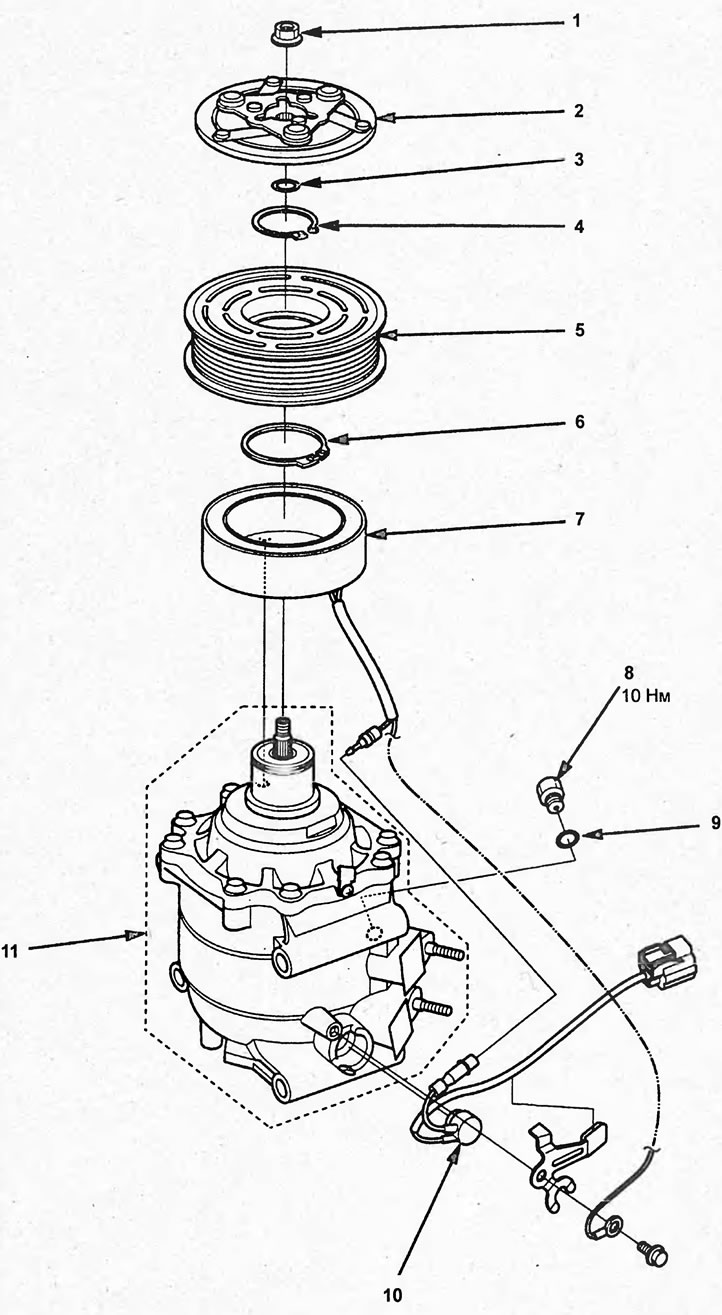

Разборка и сборка

Разборку и сборку производите руководствуясь сборочным рисунком "Разборка и сборка компрессора".
