Снятие и установка
Седан
1. Снимите центральную панель.

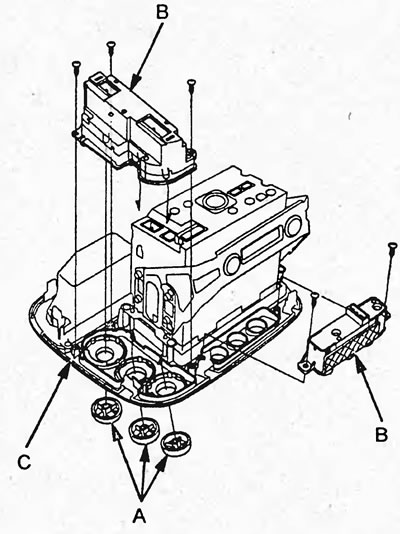

2. Снимите регуляторы (А), отверните винты и снимите панель управления кондиционером и отопителем (В) с центральной панели (С).
3. Установку произведите в порядке, обратном снятию.
4. Проведите диагностику системы кондиционирования.
Хэтчбек
1. Снимите центральную панель.

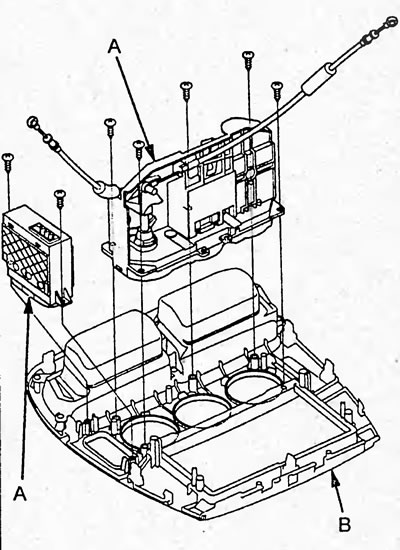

2. Отверните винты и снимите панель управления кондиционером и отопителем (А) с центральной панели (В).
3. Установку произведите в порядке, обратном снятию.
Разборка и сборка
Хэтчбек

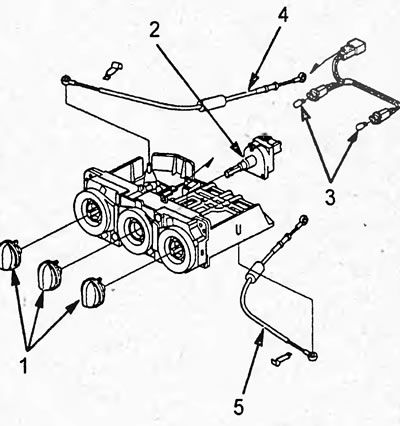

Разборку и сборку панели управления кондиционером и отопителем производите руководствуясь рисунком.
1 - регуляторы, 2 - регулятор скорости вращения вентилятора отопителя, 3 - лампы, 4 - трос привода смешивания воздушных потоков, 5 - трос привода изменения направления воздушных потоков.
Регулировка троса привода смешивания воздушных потоков и троса привода изменения направления воздушных потоков
Хэтчбек
1. Установите режим "MAX COOL" или "VENT".

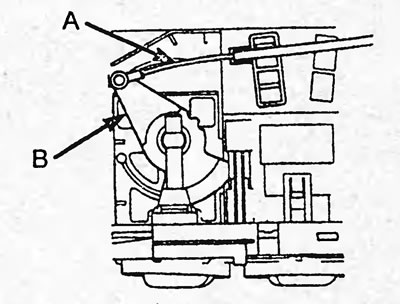

2. Закрепите трос (А) на рычаге (В), как показано на рисунке.

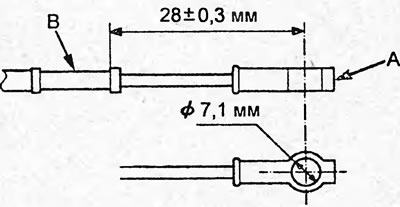

3. Установите длину между головкой троса (А) и оболочкой троса (В) как показано на рисунке.
4. Закрепите трос при помощи фиксатора.
Проверка
Хэтчбек

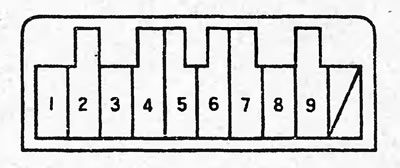

Проверьте проводимость между выводами разъема по таблице.
| Положение переключателя / выключателя | Выводы | |
 | REC | 2 - 5, 8 - 9 (лампа) |
| FRESH | 2 - 6, 8 - 9 (лампа) | |
 | ON | 3 - 4, 8 - 9 (лампа) |
| OFF | 8-9 (лампа) | |
 | ON | 2 - 8, 8 - 9 (лампа) |
| OFF | 8-9 (лампа) | |
Проверка переключателя скорости вращения вентилятора отопителя
Хэтчбек
1. Снимите панель управления отопителем.
2. Проверьте проводимость между выводами разъема по таблице.
| Положение переключателя | Выводы |
| 0 | - |
| 1 | 1-2-3 |
| 2 | 2-3-5 |
| 3 | 2-3-6 |
| 4 | 2-3-7 |
