Notă: Pentru transmisia manuală, instalați bucșa de capăt la înlocuirea arborelui cotit.

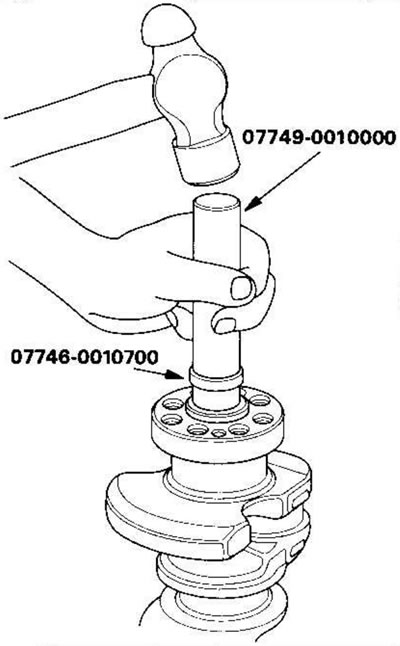

1. Apăsați bucșa capătului arborelui cotit folosind scula specială până când partea inferioară a sculei speciale se sprijină pe arborele cotit.
2. Verificați jocurile lagărelor arborelui cotit folosind Plastigage.
3. Verificați jocul rulmentului principal folosind un calibru Plastigage.
4. Verificați șuruburile bielei.
5. Așezați carcasele lagărelor în blocul cilindrilor și pe biele.
6. Aplicați ulei de motor pe lagărele principale și pe cele ale bielei.
7. Țineți arborele cotit astfel încât fusurile de bielă pentru cilindrii #2 și #3 să fie în sus și coborâți arborele cotit în bloc.

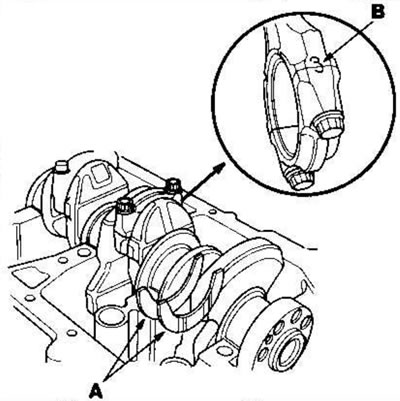

8. Plasați șaibele de împingere (A) pe fusul nr. 4 al blocului cilindrilor.
9. Aplicați ulei de motor pe filetul șuruburilor bielei.
10. Instalați știfturile de manivelă în bielele nr. 1 și nr. 4. Aliniați marcajul (B) de pe bielă și capac, apoi instalați capacele și strângeți șuruburile cu mâna.
11. Rotiți arborele cotit în sensul acelor de ceasornic și așezați fusurile în bielele nr. 2 și nr. 3. Aliniați marcajul de pe bielă și capac, apoi instalați capacele și strângeți șuruburile manual.
12. Strângeți șuruburile bielei la 20 Nm (2,0 kgf·m).
13. Strângeți șuruburile bielei la 90°.
14. Îndepărtați vechiul material de etanșare de pe suprafețele de contact ale blocului inferior, șuruburi și găuri ale șuruburilor.
15. Curățați și uscați suprafețele de contact ale blocului inferior.

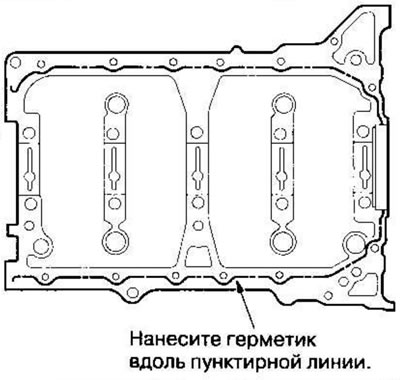

16. Aplicați uniform etanșant, 08C70-K0234M, 08C70-K0334M
sau 08C70-X0331S, pe suprafața de contact a blocului cilindrilor sub blocul inferior și pe filetul interior al găurilor pentru șuruburi.
Notă: Nu instalați componentele dacă au trecut mai mult de 5 minute de la aplicarea etanșantului. În schimb, reaplicați etanșantul, îndepărtând orice urme ale celui vechi.
17. Instalați blocul inferior pe blocul cilindrilor.

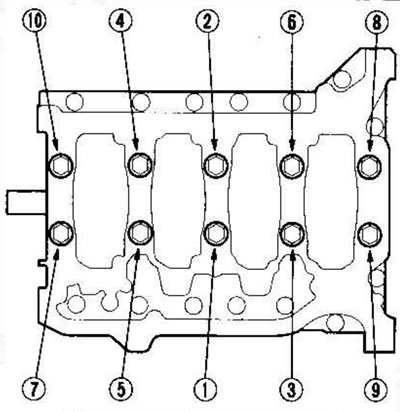

18. Strângeți șuruburile capacului rulmentului în secvență la 29 Nm (3,0 kgf·m).
19. Strângeți șuruburile capacului rulmentului cu 56°.

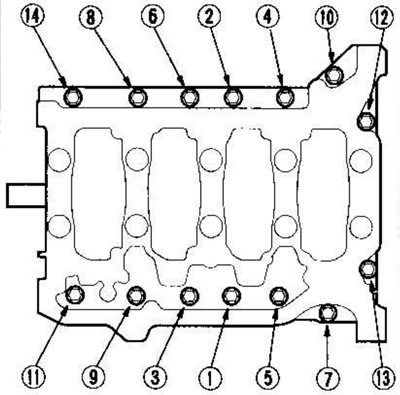

20. Strângeți șuruburile de 8 mm în secvență la 22 Nm (2,2 kgf·m).

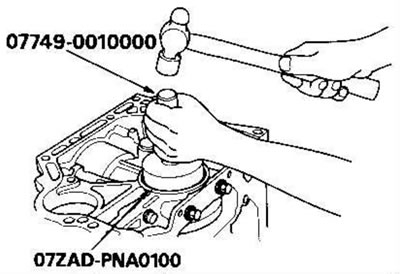

21. Folosind o unealtă specială, apăsați noua garnitură în bloc fără a o înclina la adâncimea de instalare necesară.

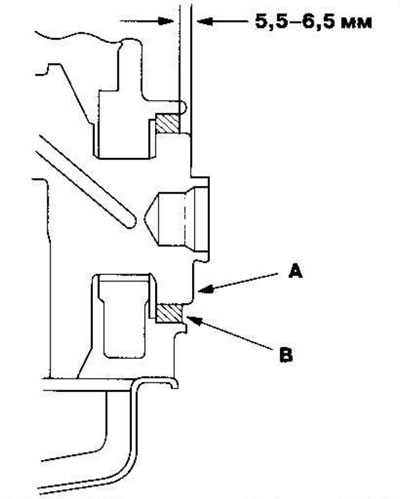

22. Măsurați distanța dintre arborele cotit (A) și garnitura de etanșare (B).
Adâncimea de instalare a garniturii: 5,5-6,5 mm

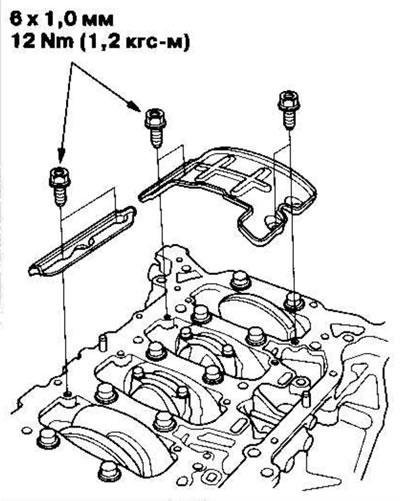

23. Instalați deflectoare de noroi.
24. Instalați pompa de ulei.
25. Instalați baia de ulei.
26. Instalați chiulasa
27. Instalați cutia de viteze.
28. Instalați ansamblul motorului.
