Заўвага. Для таго, каб паглядзець электрычную схему датчыка ўзроўня паліва, гл. электрычную схему вымяральных прыбораў.
1. Праверце спраўнасць электрычнага засцерагальніка №10 (7,5 A) METER у блоку электрычных рэле/засцерагальнікаў пад панэллю прыбораў перад пачаткам тэставання.
2. Праверце наяўнасць DTC электраабсталявання кузава.
- Калі няспраўнасцяў не выяўлена, перайдзіце да п. 3.
- Калі знойдзены код DTC B1175 ці B1176, перайдзіце да пошуку няспраўнасці ў адпаведнасці з паказаным кодам DTC.
3. Павярніце ключ запальвання ў становішча "OFF".

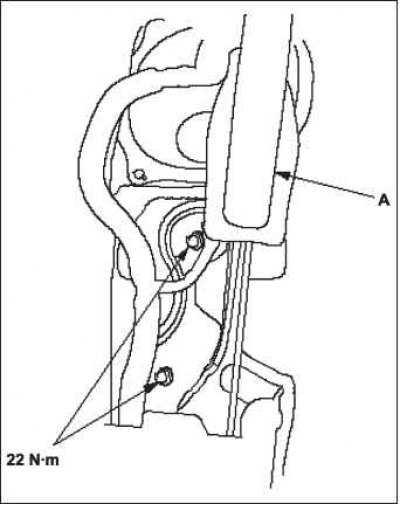

4. Зніміце цэнтральную кансоль і рычаг стаяначнага тормазу А.

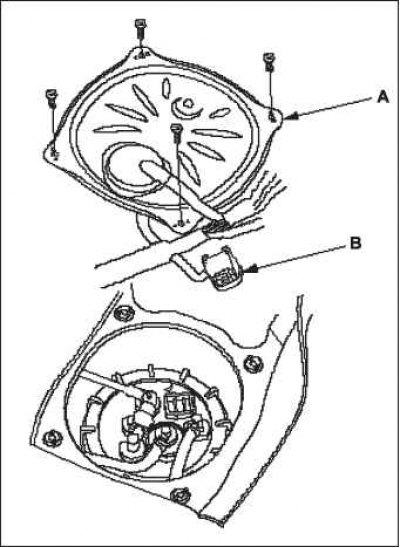

5. Зніміце панэль доступу А з падлогі.
6. Адлучыце 4Р раз'ём У ад паліўнага бака.

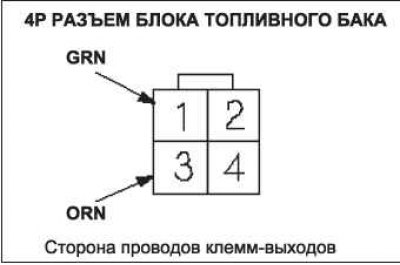

7. Павярнуўшы ключ запальвання ў становішча "ON" (II), вымерайце напругу паміж клемамі №1 і 3 раздыма 4P блока паліўнага бака. Павінна быць напруга акумулятара.
- Калі напружанне ў парадку, перайдзіце да п. 8.
- Калі напруга не адпавядае паказанаму, праверце: кароткае замыканне на "масу" у провадзе GRN, парыў у GRN або ORN правадах.
 |
 |
8. Павярніце ключ запальвання ў становішча "OFF".
9. Зніміце блок паліўнага бака з бака.

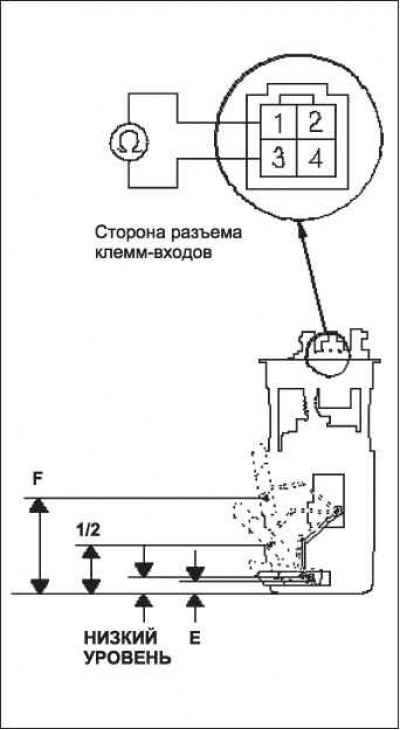

10. Вымерайце супраціў паміж клемамі №1 і №3 раздыма 4Р блока топліснага бака, калі паплавок знаходзіцца ў палажэннях E (пусты), "LOW" (індыкатар нізкага ўзроўню паліва), 1/2 (напалову поўны) і F (поўны).
Калі вы не атрымалі паказаных значэнняў, заменіце перадавальны блок вымяральніка ўзроўня паліва.
| Палажэнне паплаўка | Супраціў (Ом) | |
| F | 87,5 мм | ад 19 да 21 |
| 1/2 | 42,9 мм | ад 204,2 да 209,2 |
| LOW | 12,5 мм | ад 602 да 615 |
| Е | 9,4 мм | ад 773 да 787 |
11. Падлучыце раз'ём 4P паліўнага бака.
12. Зніміце засцерагальнік №16 BACK UP (15 A) з блока рэле/засцерагальнікаў маторнага адсека сама меней на 10 секунд, затым усталюеце яго зваротна.
13. Уключыце запальванне, павярнуўшы ключ у становішча "ON" (II).
14. Пераканайцеся, што паказальнік датчыка ўзроўню паліва паказвае "F", і паплавок знаходзіцца ў становішчы F.
- Калі паказальнік датчыка ўзроўня паліва не паказвае "F", заменіце панэль прыбораў.
- Калі датчык у парадку, праверка скончана.
Заўвага. Незалежна ад узроўня паліва, паказальнік датчыка ўзроўня паліва вяртаецца па стрэлачным індыкатары ўніз, калі замак запальвання знаходзіцца ў становішчы "OFF".
Зніміце электрычны засцерагальнік №16 "BACK UP" (15 A) з блока рэле/засцерагальнікаў маторнага адсека не менш за на 10 секунд пасля завяршэння працэдуры пошуку няспраўнасці, інакш вам запатрабуецца чакаць да 20 хвілін, перш чым паказальнік узроўня паліва пачне паказваць правільны ўзровень.
