Проверка осевого зазора в подшипнике ступицы
1. Поддомкратьте переднюю часть автомобиля и установите ее на подставки.
2. Для удержания тормозного диска заверните гайки установленным моментом.
Момент затяжки — 108 Н·м

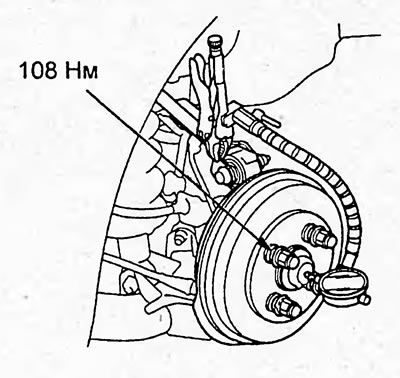

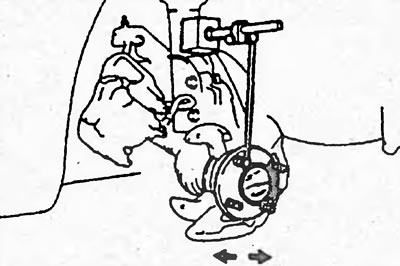

3. Установите стрелочный индикатор на ступицу колеса, как показано на рисунке.
4. Толкая и дергая ступицу колеса руками в осевом направлении, измерьте величину осевого зазора в подшипнике колеса.
Зазор в подшипнике — 0-0,05 мм
Если осевой зазор колеса превышает установленную норму, сначала затяните гайку ступицы установленным моментом затяжки и только после этого, если необходимо, замените подшипник.
Снятие и установка
1. Поддомкратьте заднюю часть автомобиля и установите его на подставки.

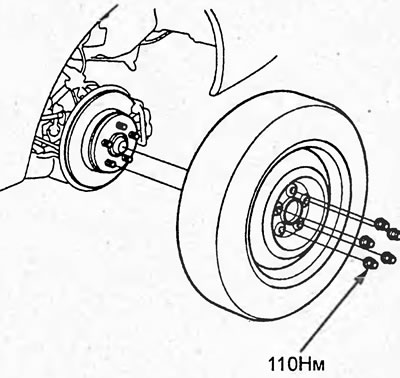

2. Отверните гайки и снимите задние колеса.

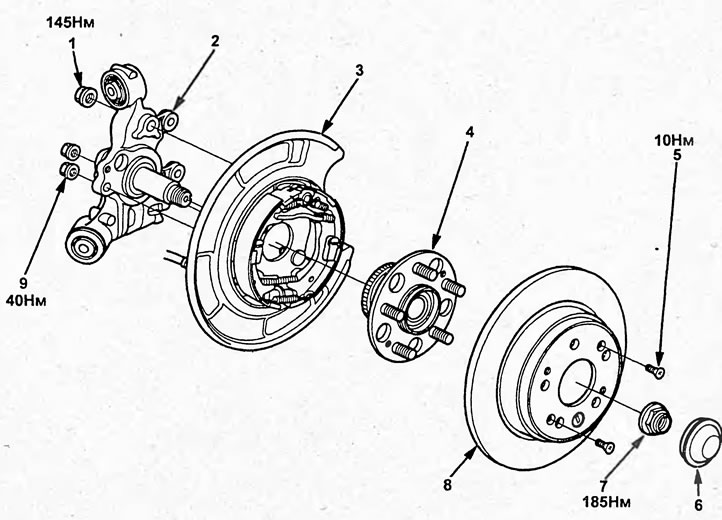

Снятие и установка ступицы заднего колеса (модели 2WD с задними дисковыми тормозами). 1 - гайка, 2 - цапфа, 3 - стояночный тормоз в сборе, 4 - ступица, 5 - винт, 6 - колпачок, 7 - гайка, 8 - тормозной диск, 9 - гайка.
3. При помощи отвертки снимите колпачок (В). Расконтрите ободок (С) гайки и отверните гайку (А).
Момент затяжки — 185 Н·м

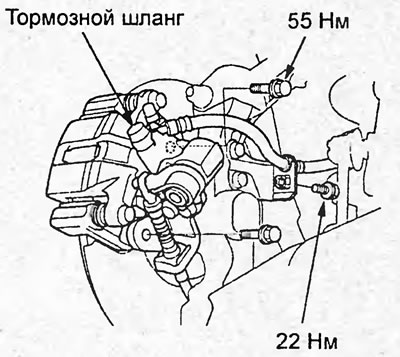

4. Отверните болт и снимите тормозной шланг с кронштейна.
5. Отверните болты, снимите тормозной суппорт и подвесьте его в стороне.

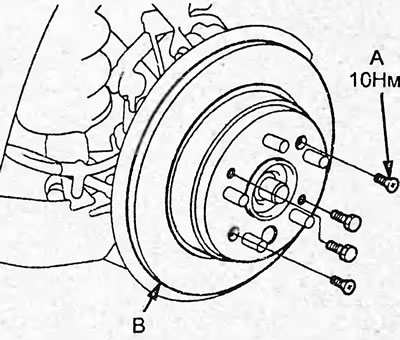

6. Отверните винты (А).
7. Заверните два подходящих болта, как показано на рисунке, чтобы снять тормозной диск (В).

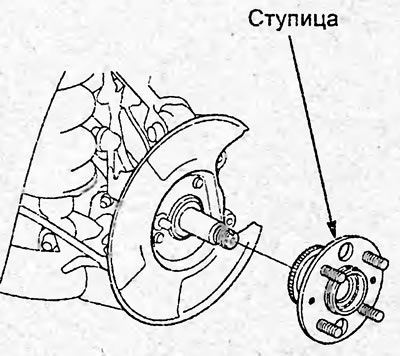

9. Снимите ступицу.

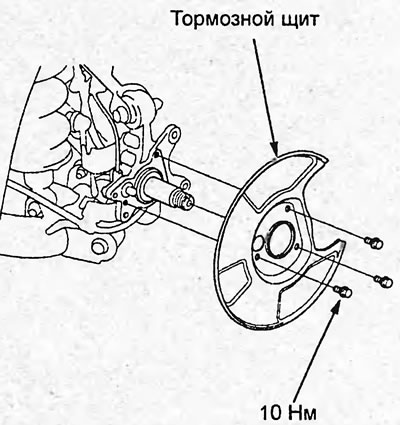

10. Отверните болты и снимите тормозной щит.
Момент затяжки — 10 Н·м

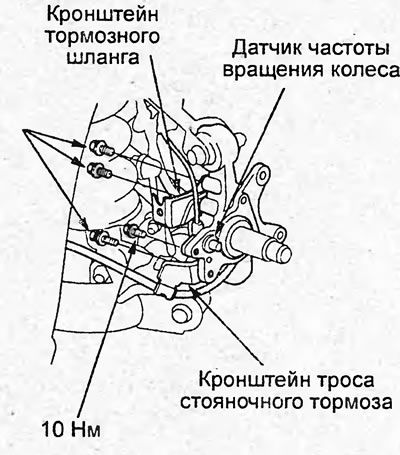

11. Отверните болты и снимите кронштейны тормозного шланга и троса стояночного тормоза. Снимите датчик частоты вращения колеса.
12. Поддомкратьте продольный рычаг (С), как показано на рисунке.

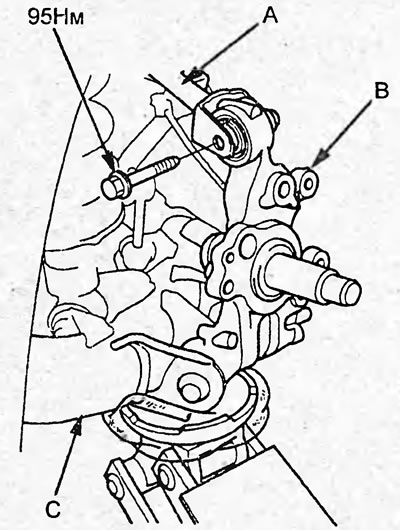

12. Отверните болт и отсоедините верхний поперечный рычаг (А) от цапфы (В).

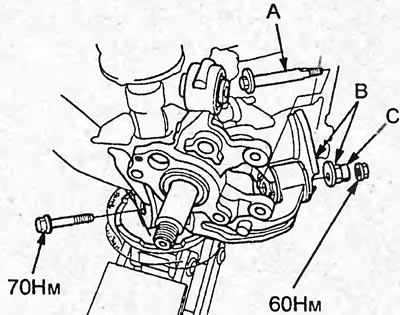

13. Нанесите метки (В) на регулировочный болт (А) и кулачок (С), затем отверните гайку и болт.
Момент затяжки — 60 Н·м
14. Отверните болт и снимите цапфу.
Момент затяжки — 70 Н·м
Примечание:
- Установка производится в порядке, обратном снятию.
- При установке:
- совместите метки на регулировочном болте и кулачке;
- используйте новые гайки и колпачок;
- законтрите гайку крепления ступицы;
- проверьте и, при необходимости, отрегулируйте углы установки задних колес;
- проверьте и, при необходимости, отрегулируйте ход рычага стояночного тормоза.
