- Пользуйтесь только фирменными грузиками Honda для алюминиевых дисков. Нефирменные грузики могут вызвать коррозию и повреждение алюминиевых дисков.
- Перед установкой тормозного барабана очистите контактные поверхности ступицы заднего колеса и тормозного барабана.
- Перед установкой колеса очистите контактные поверхности на тормозном барабане и на колесе.

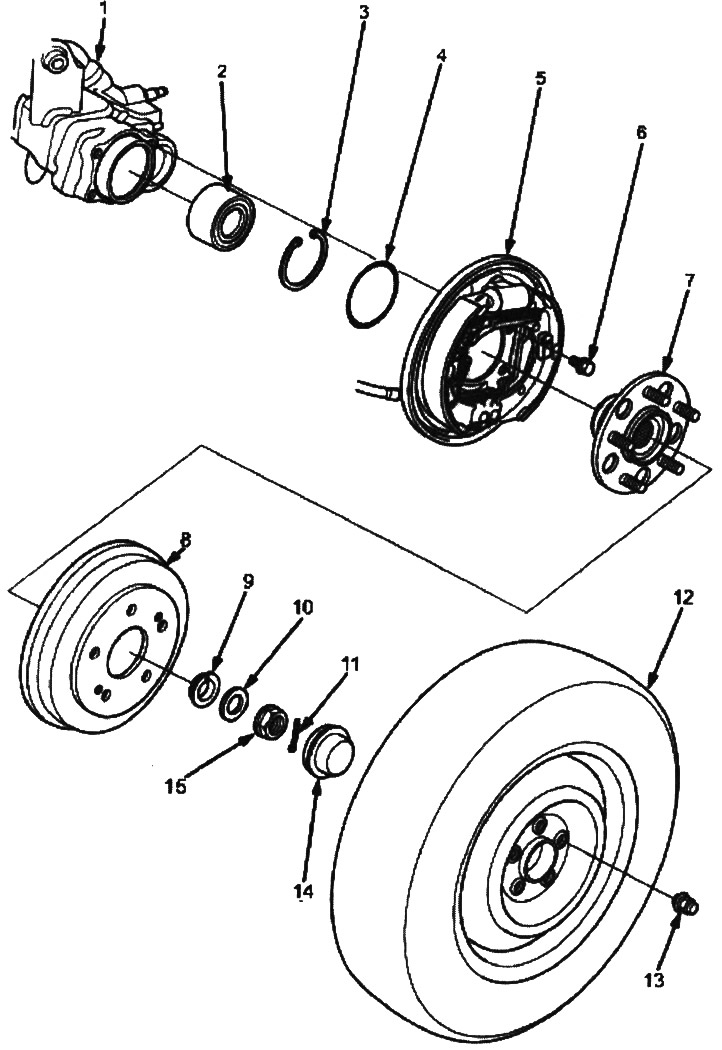

1. БАЛКА ЗАДНЕГО МОСТА
2. ПОДШИПНИК ЗАДНЕГО КОЛЕСА. Замените.
3. КОЛЬЦЕВОЙ ЗАЖИМ
4. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените
5. ТОРМОЗ ЗАДНЕГО КОЛЕСА В СБОРЕ
6. 10х1,25 мм, 64 Nm (6,5 кгс/м)
7. СТУПИЦА ЗАДНЕГО КОЛЕСА. Проверьте на повреждение и трещины.
8. ТОРМОЗНОЙ БАРАБАН. Проверьте на износ и ржавление.
9. ШАЙБА ТОРМОЗНОГО БАРАБАНА ЗАДНЕГО КОЛЕСА
10. ШАЙБА СТУПИЦЫ ЗАДНЕГО КОЛЕСА
11. ШПЛИНТ. Замените.
12. ЗАДНЕЕ КОЛЕСО
13. КОЛЕСНАЯ ГАЙКА, 12х1,5 мм, 108 Nm (11,0 кгс/м)
14. КОЛПАК СТУПИЦЫ. Замените
15. ГАЙКА ПОЛУОСИ, 22x1,5 мм, 196 Nm (20 кгс/м)
Перед затягиванием гайки полуоси нанесите моторное масло на посадочную поверхность гайки.
1. Слегка ослабьте колесные гайки.
2. Поднимите заднюю часть автомобиля и правильно установите его на станинах безопасности в штатных точках.
3. Открутите колесные гайки и снимите заднее колесо.

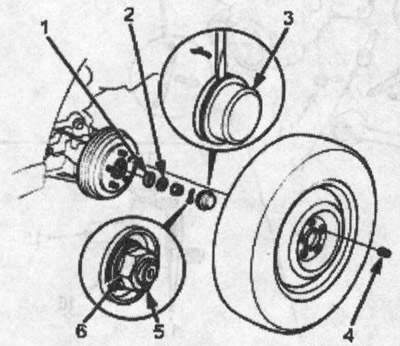

1. ШАЙБА ТОРМОЗНОГО БАРАБАНА ЗАДНЕГО КОЛЕСА
2. ШАЙБА СТУПИЦЫ ЗАДНЕГО КОЛЕСА
3. КОЛПАК СТУПИЦЫ. Замените
Примечание: При разборке не повредите ступицу в сборе.
4. КОЛЕСНАЯ ГАЙКА, 108 Nm (11 кгс/м)
5. ШПЛИНТ. Замените. При сборке загните шплинт, как показано на рисунке.
6. ГАЙКА ПОЛУОСИ, 22х1,5 мм, 196 Nm (20 кгс/м)
Примечание: Перед затягиванием гайки полуоси нанесите моторное масло на посадочную поверхность гайки.
4. Отпустите рычаг стояночного тормоза.
5. Вверните два болта 8х1,25 мм в тормозной барабан, чтобы отделить его от ступицы.
Примечание: Во избежание чрезмерного перекоса диска вворачивайте болты на два оборота за один раз.
6. Снимите тормозной барабан, ступицу и кольцевой зажим.

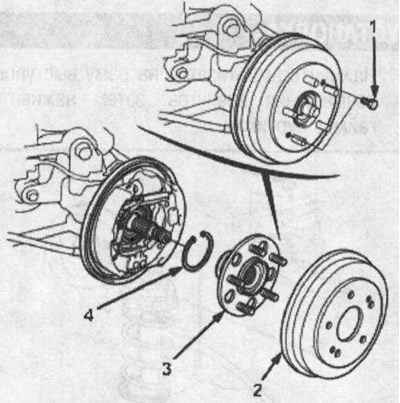

1. 8х1,25 мм
2. ТОРМОЗНОЙ БАРАБАН
3. СТУПИЦА ЗАДНЕГО КОЛЕСА
4. КОЛЬЦЕВОЙ ЗАЖИМ
7. Снимите задний приводной вал с балки заднего моста.

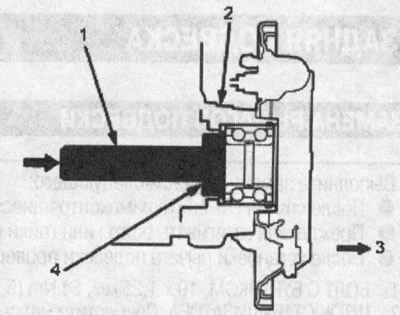

8. Снимите подшипник заднего колеса с балки моста.
1. РУКОЯТКА ОПРАВКИ, 07749-0010000
2. БАЛКА ЗАДНЕГО МОСТА
3. НАРУЖУ
4. ОПРАВКА, 42х47 мм, 07746-0010300

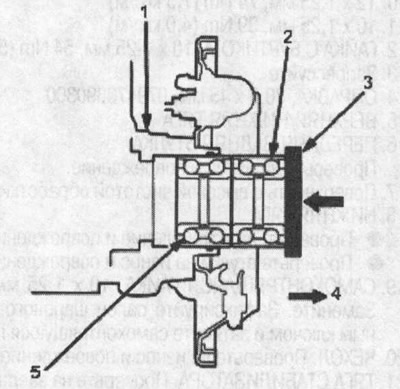

9. Запрессуйте новый подшипник заднего колеса в балку заднего моста при помощи старого подшипника и металлического диска.
1. БАЛКА ЗАДНЕГО МОСТА
2. СТАРЫЙ ПОДШИПНИК
3. МЕТАЛЛИЧЕСКИЙ ДИСК
4. НАРУЖУ
5. НОВЫЙ КОЛЕСНЫЙ ПОДШИПНИК
10. Установка выполняется в порядке, обратном снятию.
11. Проверьте углы установки задних колес (см. выше).
