Снятие и установка
1. Поддомкратьте заднюю часть автомобиля и установите ее на подставки.

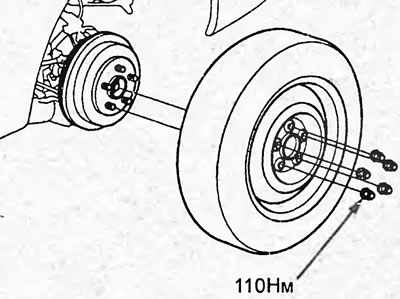

2. Отверните гайки и снимите колесо.

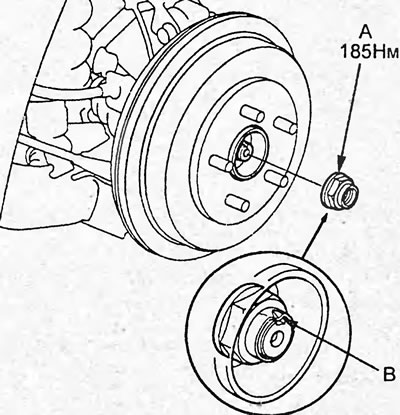

3. Расконтрите ободок (В) гайки (А) и отверните гайку.
Момент затяжки —185 Н·м
4. Снимите тормозной барабан.

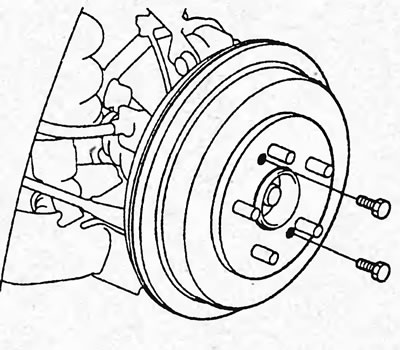

Примечание: если тормозной барабан не снимается, заверните два подходящих болта в отверстия барабана, как показано на рисунке.

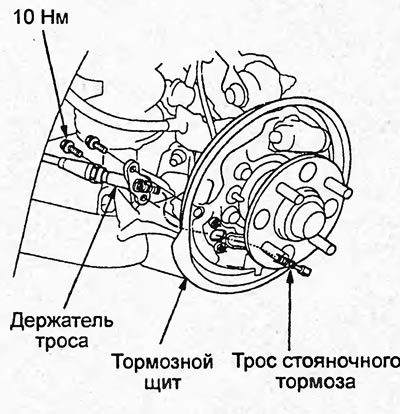

5. Отверните болты и снимите трос и держатель троса стояночного тормоза.
Момент затяжки — 10 Н·м

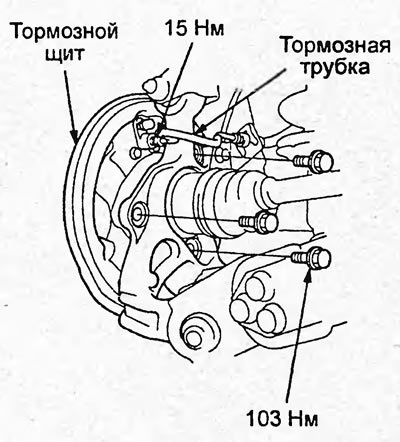

6. (Седан) Отсоедините тормозные трубки от тормозного щита.
Момент затяжки — 15 Н·м
7. (Седан) Отверните болты и снимите тормозной щит.
Момент затяжки — 103 Н·м

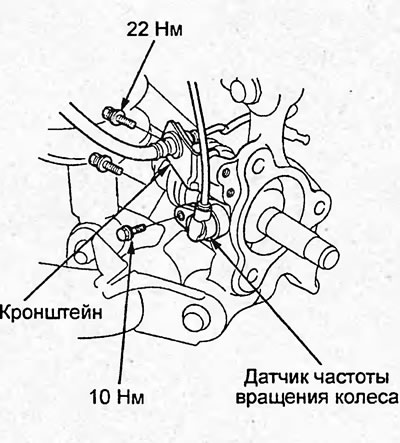

8. (Седан) Отверните болты и снимите кронштейн тормозного шланга и датчик частоты вращения колеса.

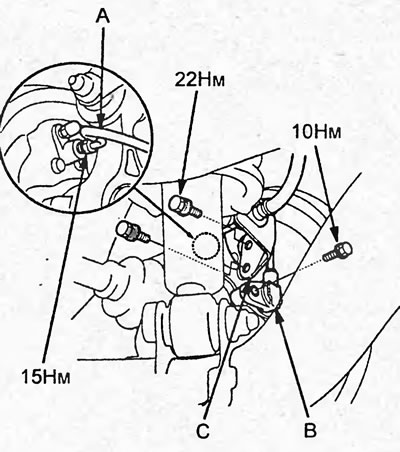

9. (Хэтчбек) Отсоедините трубку (А) рабочего тормозного цилиндра.
10. (Хэтчбек) Отверните болты и снимите кронштейн (С) тормозной трубки и датчик (В) частоты вращения колеса.

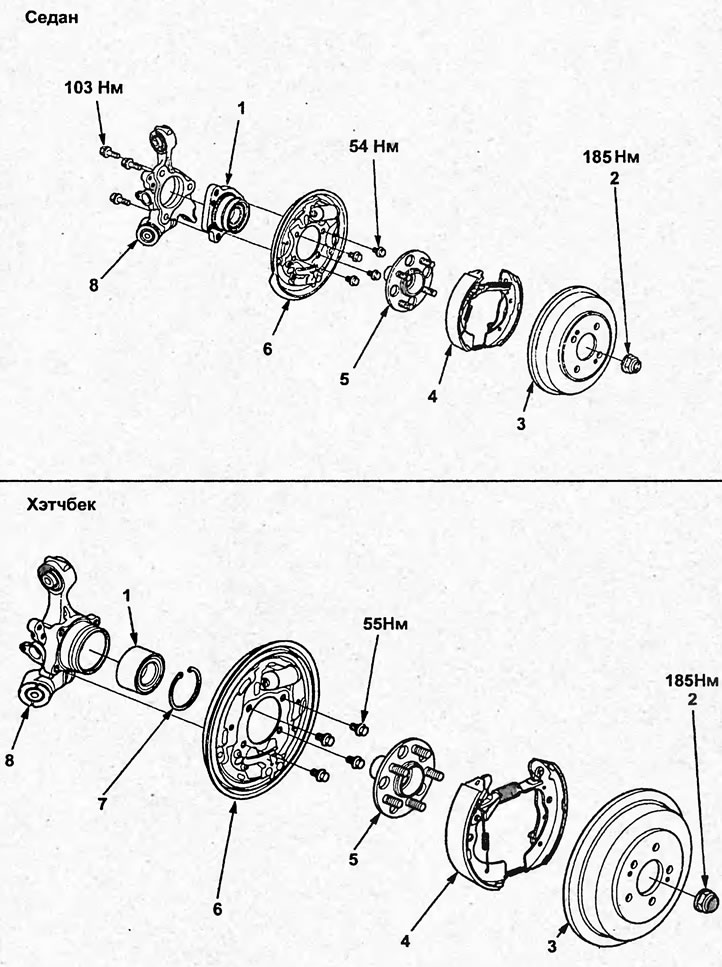

Снятие и установка ступицы заднего колеса (модели 4WD). 1 - подшипник, 2 - гайка, 3 - тормозной барабан, 4 - тормозные колодки, 5 - ступица, 6 - тормозной щит, 7 - стопорное кольцо, 8 - держатель подшипника.
Примечание: не отсоединяйте разъем датчика частоты вращения.

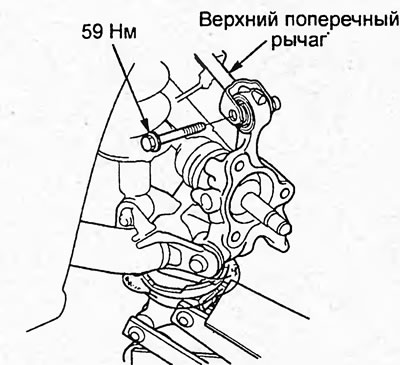

11. Поддомкратьте продольный рычаг, отверните болт и отсоедините верхний поперечный рычаг от держателя подшипника.
Седан.
Хэтчбек.

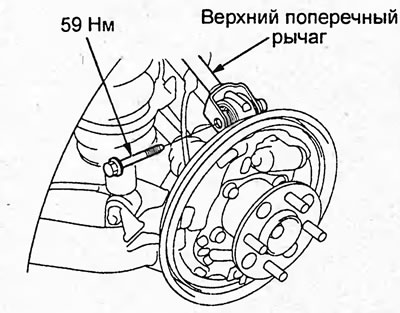

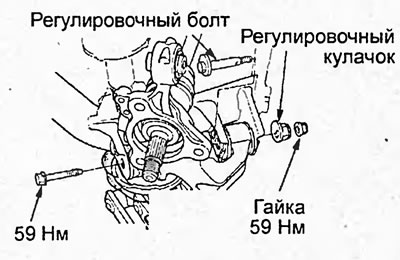

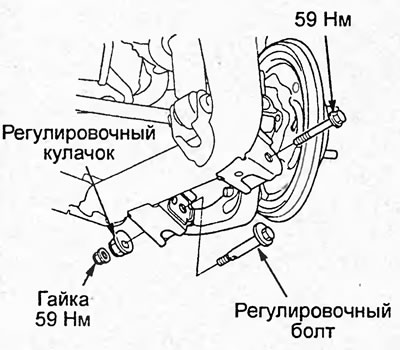

12. Нанесите метки на регулировочный болт и кулачок, затем отверните гайку.
Момент затяжки — 59 Н·м
Седан.
Хэтчбек.
13. Отверните болт и снимите держатель подшипника.
Момент затяжки — 69 Н·м
Примечание:
- Установка производится в порядке, обратном снятию.
- При установке:
- совместите метки на регулировочном болте и кулачке;
- используйте новые гайки'и колпачок;
- законтрите гайку крепления ступицы;
- проверьте и, при необходимости, отрегулируйте углы установки задних колес;
- проверьте и, при необходимости, отрегулируйте ход рычага стояночного тормоза.
Замена подшипника (седан)
1. Снимите держатель подшипника.

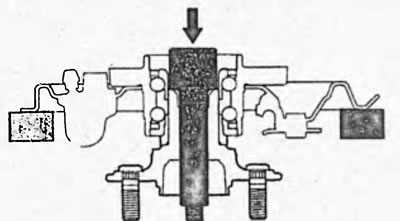

2. При помощи пресса и оправки выпрессуйте ступицу из держателя подшипника.

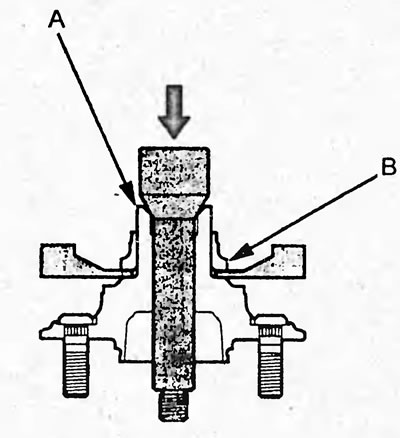

Примечание: если внутреннее кольцо (В) подшипника осталось на ступице (А), то при помощи спецприспособлений и пресса снимите кольцо со ступицы.

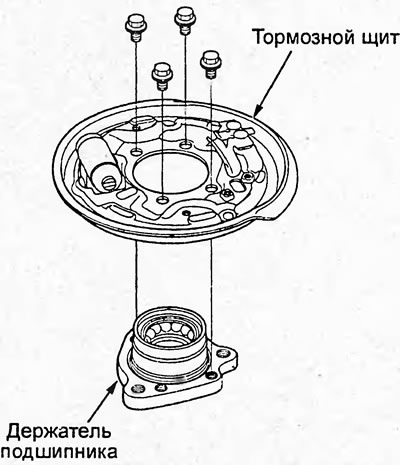

3. Отверните болты и снимите тормозной щит с держателя подшипника.
4. Установите тормозной щит на новый держатель подшипника.

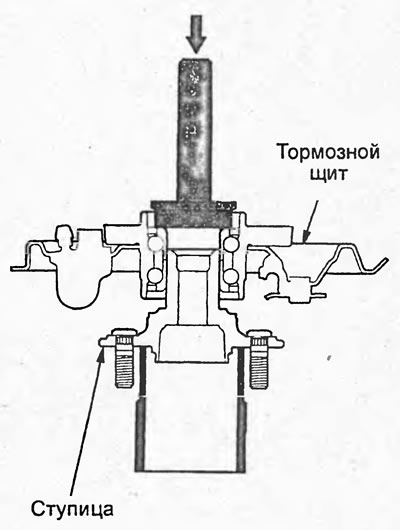

5. При помощи спецприспособлений и пресса установите ступицу в держатель подшипника.
Замена подшипника (хэтчбек)
1. Снимите держатель подшипника.

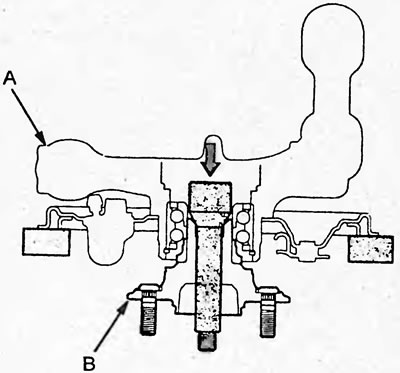

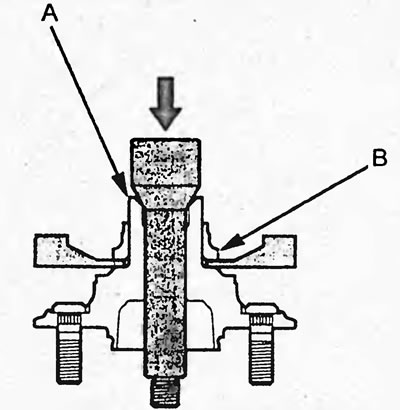

2. При помощи пресса и оправки вы-прессуйте ступицу (В) из держателя подшипника (А).
Примечание: если внутреннее кольцо (В) подшипника осталось на ступице (А), то при помощи спецприспособлений и пресса снимите кольцо со ступицы.

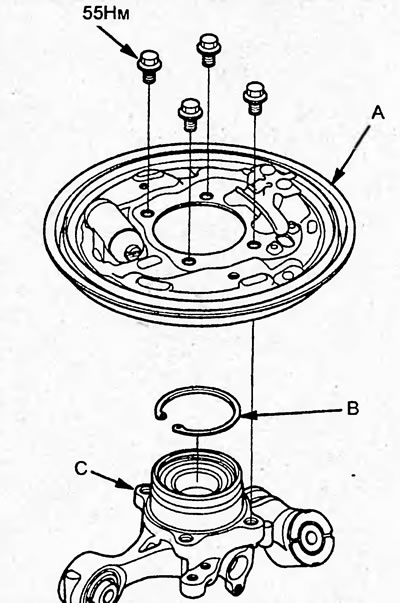

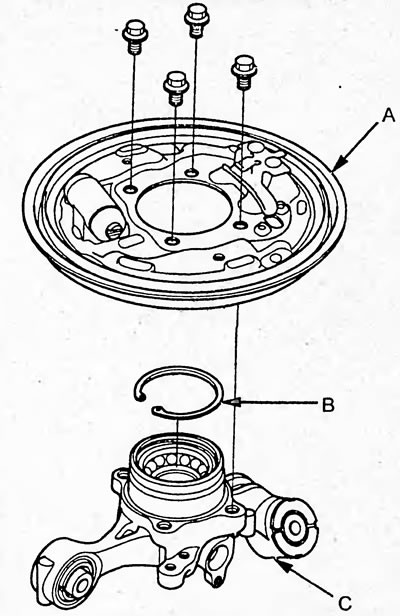

3. Отверните болты и снимите тормозной щит (А) с держателя подшипника (С).
4. Снимите стопорное кольцо (В).

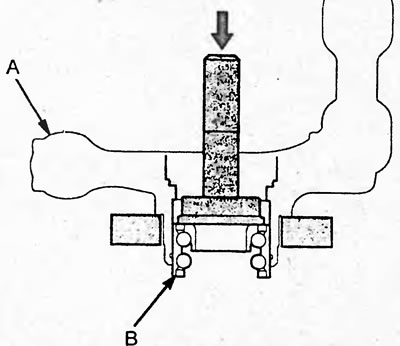

5. При помощи спецприспособлений и пресса выпрессуйте подшипник (В) из держателя подшипника (А).

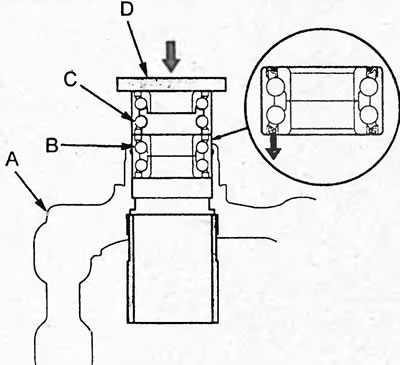

6. Установите новый подшипник (В), как показано на рисунке, и при помощи старого подшипника (С) и стальной пластины (D) запрессуйте новый подшипник в держатель подшипника (А).
7. Установите стопорное кольцо (В) и тормозной щит (А) на держатель подшипника, затем заверните болты.
Момент затяжки — 55 Н·м

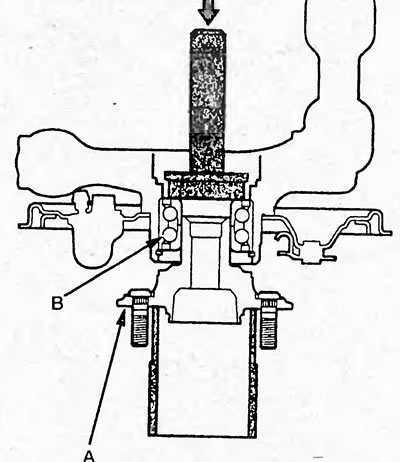

8. При помощи спецприспособлений и пресса установите ступицу (А) в держатель подшипника (В).
