Снятие
1. Поддомкратьте заднюю часть автомобиля и установите ее на подставки.
2. Снимите задние колеса.

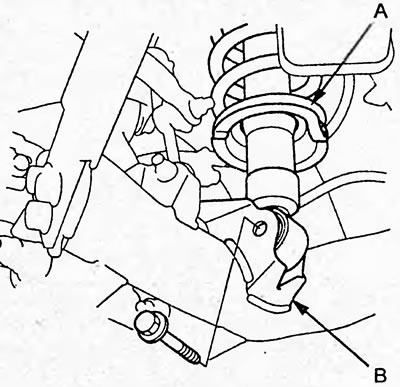

3. Отверните болт и отсоедините стойку (А) задней подвески от продольного рычага (В).

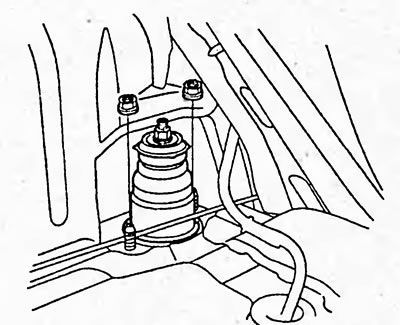

4. Отверните гайки крепления верхней опоры стойки.

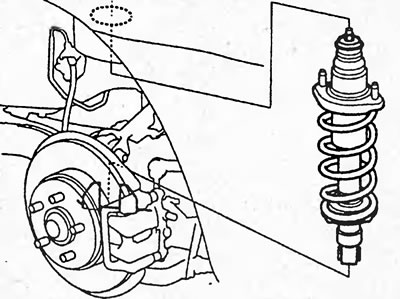

5. Снимите стойку задней подвески с автомобиля.
Разборка
Внимание: снятие гайки штока амортизатора очень опасно. Амортизатор и пружина подвески при демонтаже могут вылететь под воздействием большой силы и нанести работнику серьезные увечья, вплоть до смертельного исхода. Прежде чем откручивать гайку, закрепите стойку подвески в спецприспособлений.

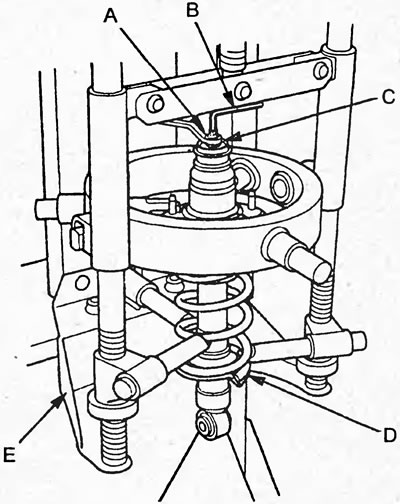

1. Установите стойку (D) передней подвески в спецприспособление (Е) и сожмите пружину.
Внимание: не сжимайте пружину больше, чем необходимо для отворачивания гайки штока.
2. Удерживая шток (А) амортизатора шестигранным ключом (В), отверните гайку (С) штока амортизатора.
3. Разберите стойку передней подвески.
Проверка амортизатора
1. Снимите амортизатор.
2. Проверьте амортизатор на отсутствие повреждений и утечек.
3. Проверьте резиновую втулку на повреждение и износ.

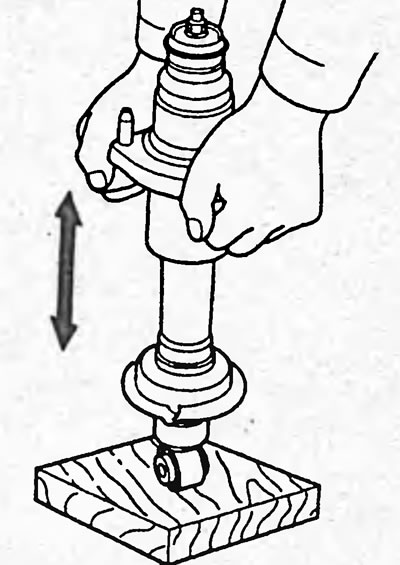

4. Сожмите и растяните амортизатор не менее трёх раз. Убедитесь, что сопротивление движению не изменяется и отсутствуют посторонние звуки:
а) Сожмите амортизатор и отпустите его.
б) Убедитесь, что шток выходит полностью с обычной скоростью.
Если необходимо, замените амортизатор.
Сборка
1. Соберите стойку передней подвески. При сборке установите нижний конец пружины в углубление нижнего седла, как показано на рисунке.
2. Установите верхнюю опору стойки, как показано на рисунке.

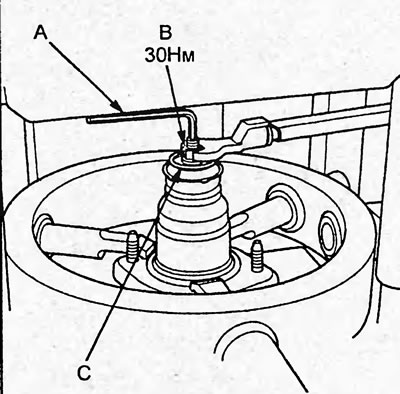

3. Сожмите пружину и заверните гайку (В) штока амортизатора, удерживая шток (С) шестигранным ключом (А).
Момент затяжки — 29 Н·м
4. Снимите амортизатор со спецприспособления.
Установка

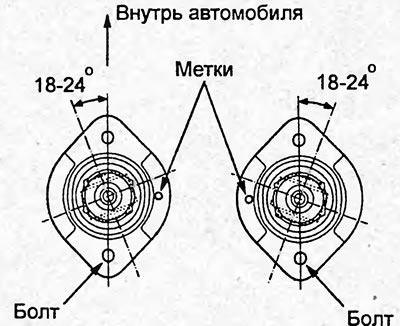

1. Установите стойку задней подвески так, чтобы метка была направлена в сторону внутренней части автомобиля.

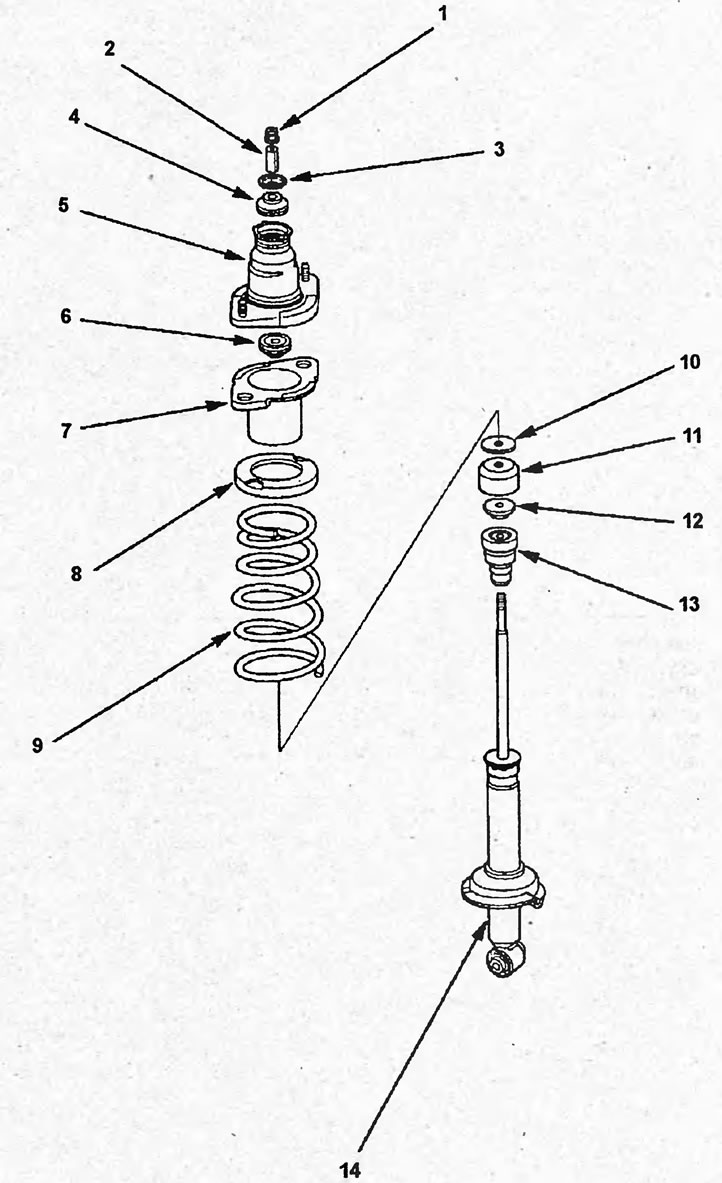

Стойка задней подвески. 1 - гайка, 2 - втулка, 3 - шайба, 4 - резиновая прокладка, 5 - верхняя опора стойки задней подвески, 6 - втулка, 7 - пыльник, 8 - резиновая прокладка верхнего седла, 9 - пружина, 10 - шайба, 11 - проставка, 12 - пластина ограничителя, 13 - ограничитель хода подвески, 14 - амортизатор.

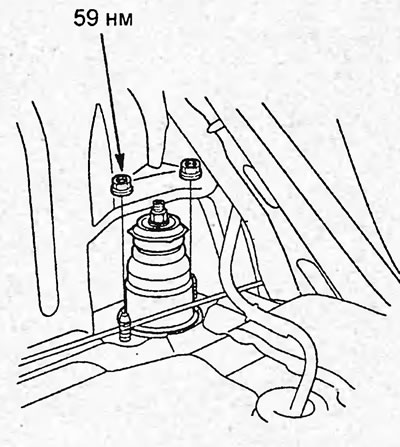

2. Заверните гайки крепления верхней опоры стойки.
Момент затяжки — 59 Н·м

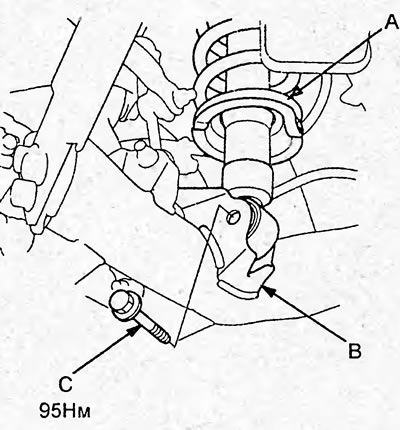

3. Совместите отверстия в стойке (А) и продольном рычаге (В), заверните болт (С).
Момент затяжки — 94 Н·м
4. Установите колеса и нагрузите заднюю подвеску, опустив автомобиль, и затяните болты.
5. После установки проверьте и, при необходимости, отрегулируйте углы установки задних колес.
