Снятие и установка
Седан
1. Снимите блок управления силовым агрегатом.

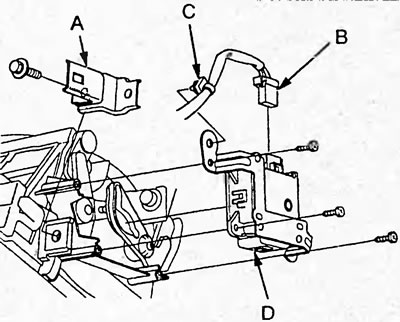

2. Отверните болт и снимите кронштейн (А). Отсоедините разъем (В) и фиксатор жгута проводов (С). Отверните винты и снимите привод переключения забора воздуха (D).
3. Установку произведите в порядке, обратном снятию.
4. Убедитесь, что привод работает равномерно.
Хэтчбек
1. Снимите блок управления силовым агрегатом.

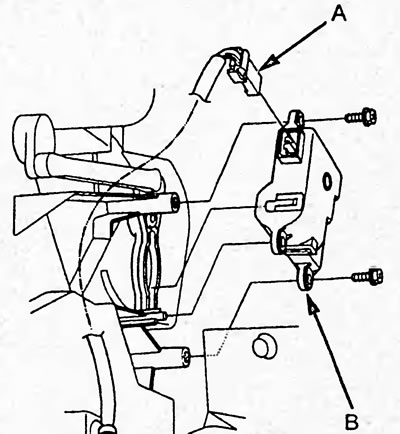

2. Отсоедините разъем (А), отверните винты и снимите привод переключения забора воздуха (В).
3. Установку произведите в порядке, обратном снятию.
4. Убедитесь, что привод работает равномерно.
Проверка
Седан
1. Отсоедините разъем от привода переключения забора воздуха.
Внимание: строго соблюдайте полярность при подключении аккумуляторной батареи, несоблюдение полярности приведет к выходу из строя электродвигателя.

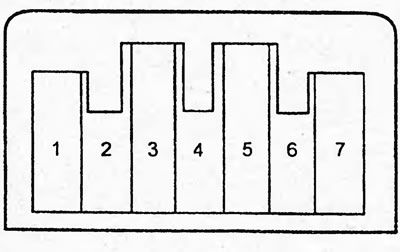

2. Подключите аккумуляторную батарею к выводам "1"(+), "5" (-) и "7" (-), убедитесь, что электропривод работает. Отсоедините провод от вывода "5" или "7", убедитесь, что заслонка остановилась в положении "FRESH" или "RECIRCULATE".
Если привод переключения забора воздуха не работает, замените его. Если привод работает неравномерно, убедитесь, что заслонка и тяга перемещаются равномерно.
Если заслонка и тяга перемещаются равномерно, замените привод переключения забора воздуха.
Если заслонка и тяга перемещаются неравномерно, отремонтируйте их.
Хэтчбек
1. Отсоедините разъем от привода переключения забора воздуха.
Внимание: строго соблюдайте полярность при подключении аккумуляторной батареи, несоблюдение полярности приведет к выходу из строя электродвигателя.

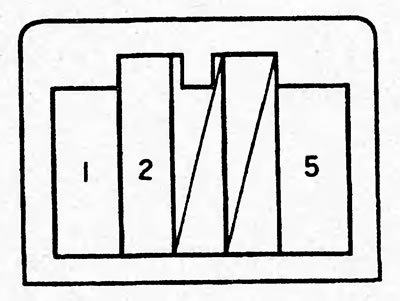

2. Подключите аккумуляторную батарею к выводам "5" (+), "1" (-) и "2" (-), убедитесь, что электропривод работает. Отсоедините провод от вывода "1" или "2", убедитесь, что заслонка остановилась в положении "FRESH" или "RECIRCULATE".
Если привод переключения забора воздуха не работает, замените его.
Если привод работает неравномерно, убедитесь, что заслонка и тяга перемещаются равномерно.
Если заслонка и тяга перемещаются равномерно, замените привод переключения забора воздуха.
Если заслонка и тяга перемещаются неравномерно, отремонтируйте их.
