Снятие и установка
1. Снимите монтажный блок в салоне.

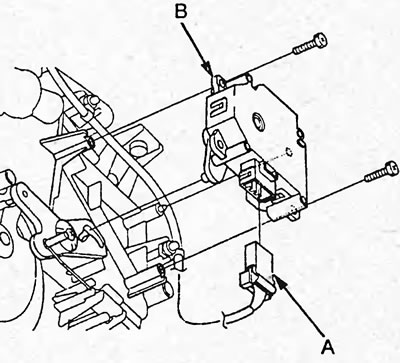

2. Отсоедините разъем (А) от привода смешивания воздушных потоков (В).
3. Отверните винты и снимите привод.
4. Установку произведите в порядке, обратном снятию.
5. Убедитесь, что привод работает равномерно.
Проверка
1. Отсоедините разъем от привода смешивания воздушных потоков.

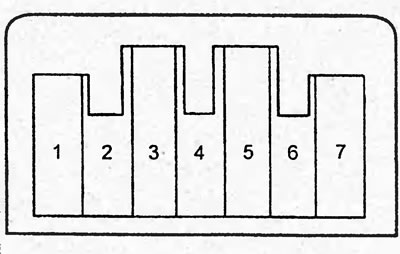

2. Подключите аккумуляторную батарею к выводам "1" (+) и "2" (-), убедитесь, что заслонка переместилась в положение "МАХ НОТ". Смените полярность и убедитесь, что заслонка переместилась в положение "МАХ COOL".

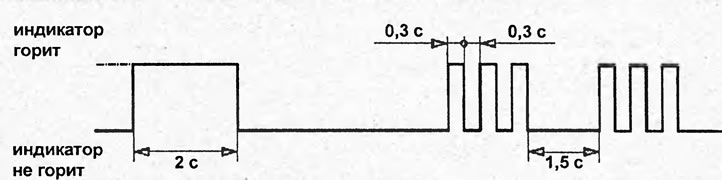

Пример вывода кода "3"
Если привод смешивания воздушных потоков не работает, замените его.
Если привод работает неравномерно, убедитесь, что заслонка и тяга перемещаются равномерно.
Если заслонка и тяга перемещаются равномерно, замените привод смешивания воздушных потоков.
Если заслонка и тяга перемещаются неравномерно, отремонтируйте их.
3. Измерьте сопротивление между выводами "5" и "7".
Сопротивление — 4,2-7,8 кОм
4. Измерьте сопротивление между выводами "3" и "7".
Сопротивление:
- МАХ НОТ — 3,36 - 6,24 кОм
- MAX COOL — 0,84 -1,56 кОм
