Привод изменения направления воздушных потоков (седан)

Снятие и установка

1. Снимите блок управления силовым агрегатом.

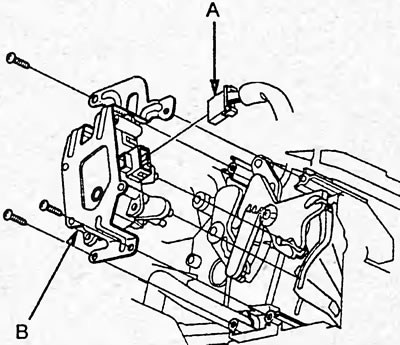

2. Отсоедините разъем (А) от электродвигателя привода изменения направления воздушных потоков (В). Отверните винты и снимите привод.



3. Установку произведите в порядке, обратном снятию.

4. Убедитесь, что привод работает равномерно.

Проверка

1. Отсоедините разъем от привода изменения направления воздушных потоков.

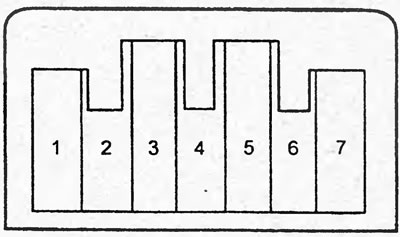

2. Подключите аккумуляторную батарею к выводам "1" (+) и "2" (-), убедитесь, что заслонка переместилась в положение "VENT". Смените полярность и убедитесь, что заслонка переместилась в положение "DEFROST".

Внимание: при остановке электродвигателя сразу отключите аккумуляторную батарею от выводов разъема.

Если привод изменения направления воздушных потоков не работает, замените его.


Если привод работает неравномерно, убедитесь, что заслонка и тяга перемещаются равномерно.

Если заслонка и тяга перемещаются равномерно, замените привод изменения направления воздушных потоков. Если заслонка и тяга перемещаются неравномерно, отремонтируйте их.

3. При помощи цифрового мультиметра (ток на выходе 1 мА или меньше при сопротивлении 20 кОм) убедитесь в наличии проводимости между выводом "7" и выводами "3", "4", "5" и "6" во время работы электродвигателя.

Диагностика системы кондиционирования (кондиционер с ручным управлением).

Код	Диагностируемый компонент	Возможная причина неисправности
7	Привод смешивания воздушных потоков	Обрыв проводки
8	Привод смешивания воздушных потоков	Короткое замыкание проводки
9	Привод смешивания воздушных потоков	Заклинивание электродвигателя
10	Привод изменения направления воздушных потоков	Обрыв или короткое замыкание проводки
11	Привод изменения направления воздушных потоков	Заклинивание электродвигателя
12	Вентилятор отопителя	- Предохранитель -Обрыв или короткое замыкание проводки -Заклинивание электродвигателя
13	Блок управления кондиционером и отопителем	Внутренняя ошибка
14	Датчик температуры воздуха за испарителем	-Обрыв проводки -Неисправность датчика температуры воздуха за испарителем
15	Датчик температуры воздуха за испарителем	-Короткое замыкание проводки -Неисправность датчика температуры воздуха за испарителем
