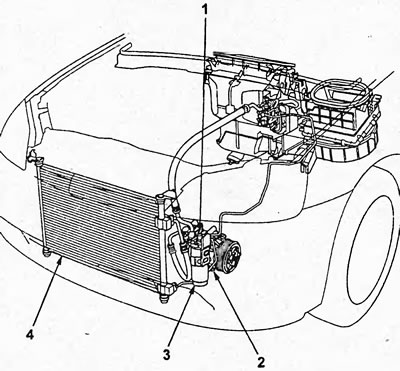

Расположение компонентов системы кондиционирования, отопления и вентиляции. 1 - выключатель по давлению, 2 - компрессор, 3 - ресивер, 4 - конденсатор.

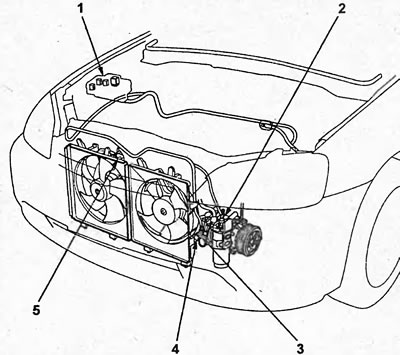

Расположение компонентов системы кондиционирования, отопления и вентиляции. 1 - монтажный блок в моторном отсеке (реле вентилятора отопителя, реле электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора конденсатора, реле электромагнитной муфты компрессора кондиционера), 2 - разъем выключателя по давлению, 3 - разъем электромагнитной муфты компрессора, 4 - разъем вентилятора конденсатора, 5 - разъем вентилятора системы охлаждения.

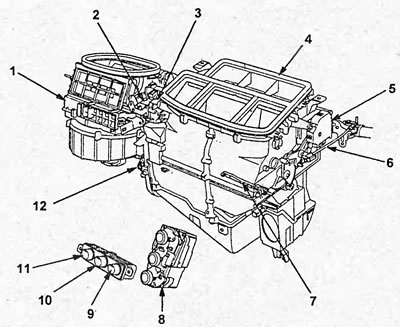

Расположение компонентов системы кондиционирования, отопления и вентиляции (седан). 1 - блок вентилятора отопителя, 2 - привод переключения забора воздуха, 3 - привод изменения направления воздушных потоков, 4 - блок отопителя (испаритель), 5 - привод смешивания воздушных потоков, 6 - трос клапана отопителя, 7 - датчик температуры воздуха за испарителем, 8 - панель управления отопителем, 9 - переключатель привода переключения забора воздуха, 10 - выключатель кондиционера, 11 - выключатель обогревателя заднего стекла, 12 - силовой транзистор.

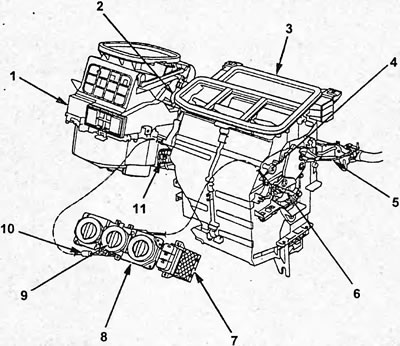

Расположение компонентов системы кондиционирования, отопления и вентиляции (хэтчбек). 1 - блок вентилятора отопителя, 2 - привод переключения забора воздуха, 3 - блок отопителя (испаритель), 4 - трос привода смешивания воздушных потоков, 5 - трос клапана отопителя, 6 - термостат, 7 - выключатели, 8 - панель управления отопителем, 9 - переключатель скорости вращения вентилятора отопителя, 10 - трос привода изменения направления воздушных потоков, 11 - резистор.
