Предупреждение! Помните, что вырабатываемая в процессе износа фрикционных накладок ведомого диска сцепления пыль может содержать вредный для здоровья асбест. Не сдувайте пыль сжатым воздухом и старайтесь не вдыхать ее. Не применяйте для протирки компонентов сцепления растворители на нефтяной основе, – пользуйтесь только специальными тормозными очистителями или чистым метиловым спиртом. Использованную ветошь складывайте в герметично закрываемую тару.
Снятие
1. С целью обеспечения доступа к сборке сцепления обычно снимают коробку передач, оставляя двигатель на автомобиле. Если двигатель уже снят для выполнения общего или капитального ремонта, состояние компонентов сцепления должно проверяться в обязательном порядке. Имея ввиду относительно небольшую стоимость деталей и достаточно высокий объем слесарных работ по обеспечению доступа к сборке сцепления, имеет смысл производить замену последней вне зависимости от состояния компонентов. Ниже приводится описание процедуры снятия сцепления без извлечения двигателя из автомобиля.
2. Снимите коробку переключения передач (см. 5-ступенчатая ручная коробка переключения передач). Подоприте двигатель домкратом, либо вывесьте его сверху на лебедке (предпочтительно последнее). В случае использования домкрата не забудьте проложить между его головкой и поддоном картера деревянный брусок с целью распределения нагрузки.
Внимание! Маслозаборник масляного насоса располагается очень близко к днищу поддона картера и легко может быть поврежден при деформации последнего.
3. Вилка выключения сцепления и выжимной подшипник могут быть оставлены на своем месте в картере трансмиссии.
4. Во избежание выпадения ведомого диска при снятии корзины, проденьте в его ступицу специальный инструмент для центровки сцепления.

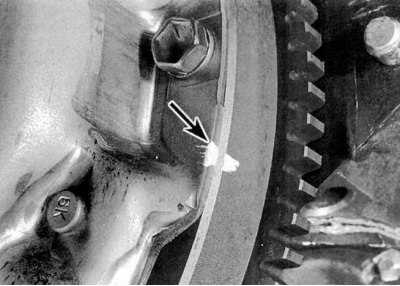

5. Внимательно осмотрите поверхности маховика и сборки корзины сцепления на наличие маркировки (обычно в виде нанесенных белой краской литер Х или О). Если обнаружить маркировку не удается, нанесите ее самостоятельно, однозначно пометив положение корзины относительно маховика (см. сопроводительную иллюстрацию).

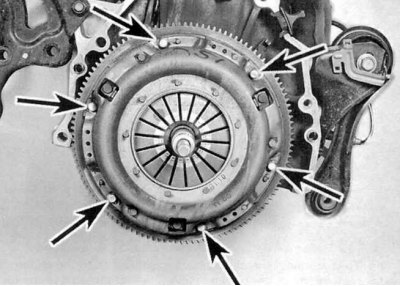

6. Действуя в диагональном порядке, в несколько приемов равномерно ослабьте болты крепления корзины сцепления к маховику (см. сопроводительную иллюстрацию), полностью разгрузив пружину. Надежно поддерживая сборку сцепления, окончательно выверните болты, затем отделите корзину от маховика и снимите всю сборку с автомобиля.
Проверка
1. Чаще всего нарушение исправности функционирования сцепления оказывается связано с износом фрикционных накладок ведомого диска. Тем не менее, необходимо внимательно изучить состояние всех компонентов сборки.
2. Изучите рабочую поверхность маховика на наличие трещин, следов перегрева, борозд и прочих повреждений. Незначительные дефекты могут быть устранены путем проточки в условиях мастерской автосервиса (проточку рекомендуется производить вне зависимости от состояния поверхности). Описание процедур снятия и установки маховика приведено соответствующем Разделе Главы Двигатель.

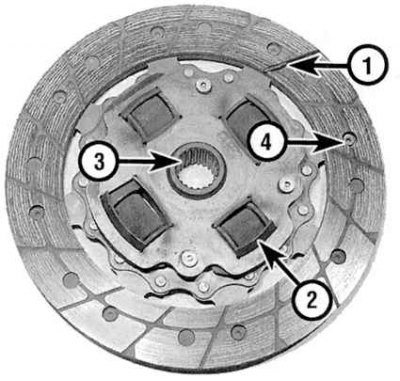

3. Оцените степень износа фрикционных накладок ведомого диска сцепления. Поверхность накладок должна возвышаться над головками заклепок как минимум на 1.6 мм. Удостоверьтесь в плотности посадки всех заклепок, проверьте торсионные пружины/демпферы на наличие трещин, следов деформации и прочих механических повреждений (см. сопроводительную иллюстрацию). Как уже упоминалось выше, замену компонентов сцепления разумно производить каждый раз при их снятии, поэтому обращайте внимание на малейшие погрешности.
4. В паре с ведомым диском всегда заменяется также и выжимной подшипник (см. Снятие, проверка состояния и установка выжимного подшипника и вилки выключения сцепления). Пользуясь случаем, заодно проверьте состояние направляющего подшипника в цапфе коленчатого вала (см. Проверка состояния и замена направляющего подшипника).

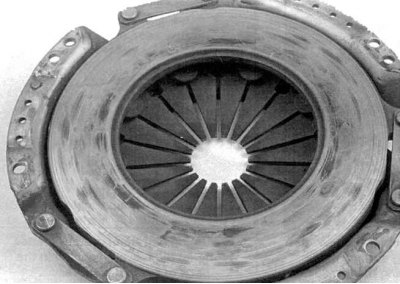

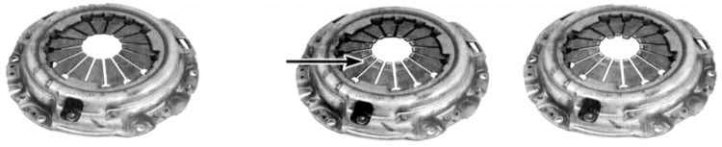

5a. Оцените состояние обработанных поверхностей и лепестков диафрагменной пружины нажимного диска (см. сопроводительные иллюстрации).
5b. Фрикционную поверхность проверьте на наличие повреждений. При выявлении дефектов замените сборку корзины. Следы легкой полировки могут быть удалены при помощи мелкозернистой наждачной бумаги. В фирменных сервис-центрах компании Honda всегда можно приобрести на обменной основе восстановленную сборку.
Установка
1. Перед установкой протрите подвергавшиеся механической обработке поверхности маховика и нажимного диска смоченной в ацетоне ветошью. Чрезвычайно важно добиться полного обезжиривания рабочих поверхностей компонентов, равно как и фрикционных накладок ведомого диска. Прикасайтесь к компонентам только чисто вымытыми руками.
2. Прижмите сборку корзины с вложенным в нее и зафиксированным инструментом для центрирования компонентов ведомым диском к маховику. Проследите, чтобы диски сцепления оказались развернуты к маховику помеченными соответствующей маркировкой (типа "flywheel side") сторонами. Если маркировка отсутствует, помните, что ведомый диск должен устанавливаться торсионными пружинами/демпферами к коробке передач.
3. От руки затяните болты крепления сборки к маховику.

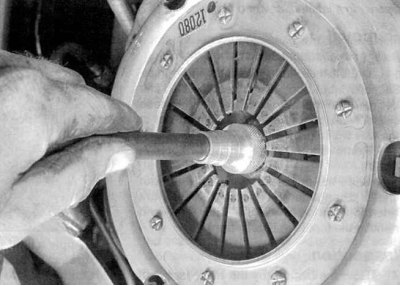

4. Произведите центрирование компонентов сборки сцепления. Специальный инструмент продевается сквозь ступицу ведомого диска и заправляется в карман в торце цапфы коленчатого вала (см. сопроводительную иллюстрацию). Для выравнивания компонентов подвигайте инструмент в разные стороны в вертикальной плоскости. Двигаясь в диагональном порядке, в несколько приемов затяните плотно болты крепления сборки, затем дотяните их с требуемым усилием. Извлеките инструмент для центрирования сцепления.
5. Тугоплавкой смазкой набейте внутреннюю канавку выжимного подшипника (см. Снятие, проверка состояния и установка выжимного подшипника и вилки выключения сцепления). Также смажьте контактные поверхности рычага выключения сцепления и держатель подшипника первичного вала коробки передач.
6. Установите на место выжимной подшипник (см. Проверка состояния и замена направляющего подшипника).
7. Установите коробку передач и все снимавшиеся с целью обеспечения доступа компоненты.
