Внимание: осмотр и ремонт системы выпуска проводится только на холодном двигателе.
1. Система выпуска состоит из выпускного коллектора, каталитического нейтрализатора, глушителя и трубопроводов и поддерживающих кронштейнов. Крепление системы к корпусу автомобиля осуществляется через упругие резиновые элементы. Обрыв этих элементов приводит к повышенному шуму и вибрации внутри салона.

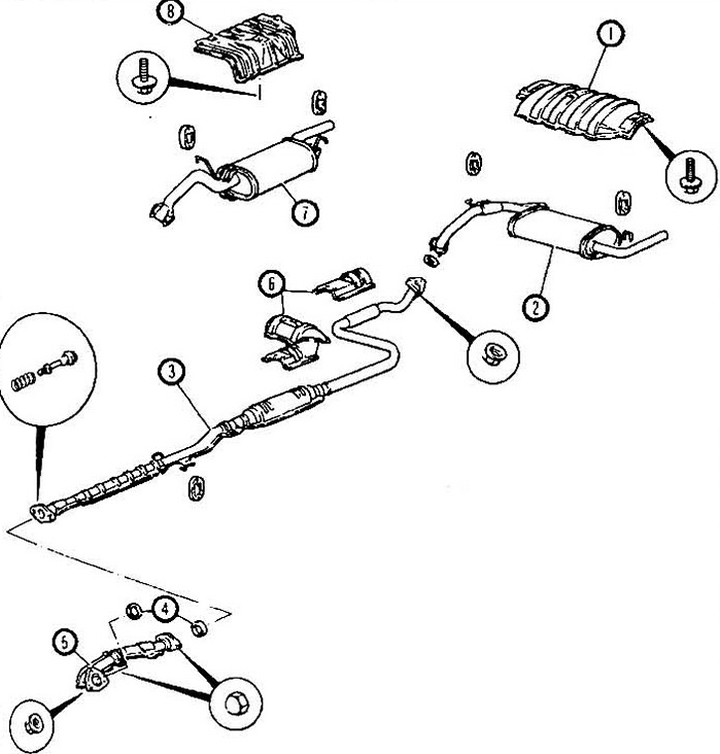

Рис. 17.1а Типичная система выпуска (исключая модели CRX и Si):
1 - тепловая защита топливного бака;
2 - глушитель;
3 - труба;
4 - прокладка;
5 - приемная труба;
6 - тепловые защиты;
7 - глушитель;
8 - модификация тепловой защиты бака моделей Sedan и Shuttle.

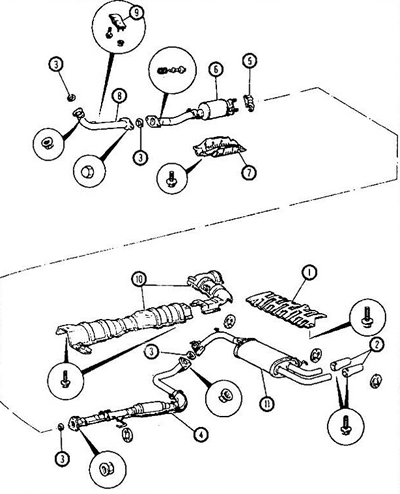

Рис. 17.16 Типичные системы выпуска моделей CRX и Si:
1 - тепловая защита бака;
2 - хвостовые трубы;
3 - прокладка;
4 - трубопровод;
5 - верхняя крышка нейтрализатора;
6 - нейтрализатор;
7 - нижняя крышка нейтрализатора;
8 - приемная труба;
9 - кронштейн приемной трубы;
10 - защита,
11 - глушитель.
Глушитель и трубопроводы
2. Периодически осматривайте систему выпуска. Своевременно заменяйте поврежденные и сильно заржавевшие части.
3. Следуйте следующей последовательности проведения работ:
- а) снятие компонентов системы выпуска проводите от зада к переду;
- б) для облегчения отворачивания резьбовых соединений смажьте их маслом;
- в) при монтаже системы используйте новые прокладки,
- г) наносите на резьбу антипригарную пасту;
- д) не допускайте контактов элементов системы выпуска с корпусом автомобиля.

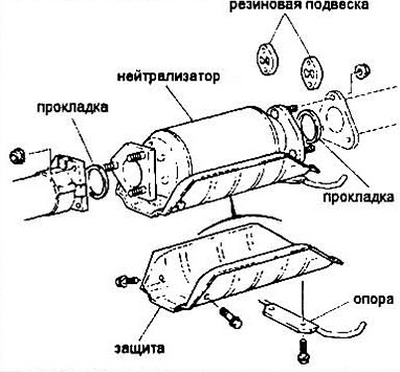

Нейтрализатор отработавших газов
Внимание: во время работы нейтрализатор очень горячий. Убедитесь в его полном остывании до начала работ.
4. Периодически осматривайте тепловую защиту на отсутствие трещин, раковин и ослабление крепления.
5. Снимите защиту и осмотрите корпус нейтрализатора на отсутствие трещин. Если нейтрализатор поврежден, замените его.
